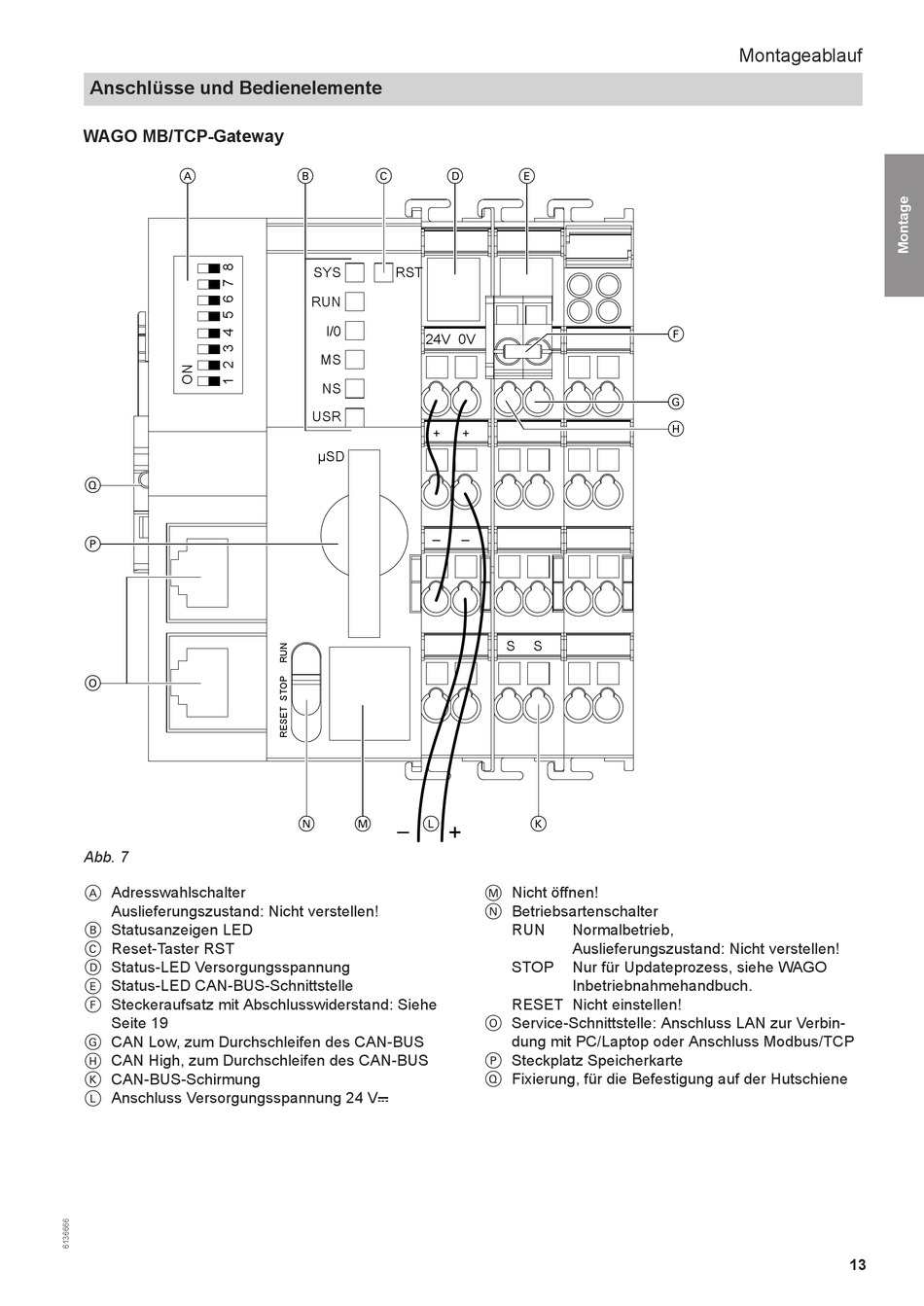

Anschlüsse und Bedienelemente
WAGO MB/TCP-Gateway
A
Q
P
O
Abb. 7
Adresswahlschalter
A
Auslieferungszustand: Nicht verstellen!
Statusanzeigen LED
B
Reset-Taster RST
C
D
Status-LED Versorgungsspannung
Status-LED CAN-BUS-Schnittstelle
E
Steckeraufsatz mit Abschlusswiderstand: Siehe
F
Seite 19
CAN Low, zum Durchschleifen des CAN-BUS
G
CAN High, zum Durchschleifen des CAN-BUS
H
CAN-BUS-Schirmung
K
Anschluss Versorgungsspannung 24 V
L
B
C
D
SYS
RST
RUN
l/0
24V
0V
MS
NS
USR
+
+
µSD
‒
‒
‒
N
M
L
+
E
S
S
K
Nicht öffnen!
M
Betriebsartenschalter
N
RUN
Normalbetrieb,
Auslieferungszustand: Nicht verstellen!
STOP
Nur für Updateprozess, siehe WAGO
Inbetriebnahmehandbuch.
RESET Nicht einstellen!
Service-Schnittstelle: Anschluss LAN zur Verbin-
O
dung mit PC/Laptop oder Anschluss Modbus/TCP
Steckplatz Speicherkarte
P
Q
Fixierung, für die Befestigung auf der Hutschiene
Montageablauf
F
G
H
13
