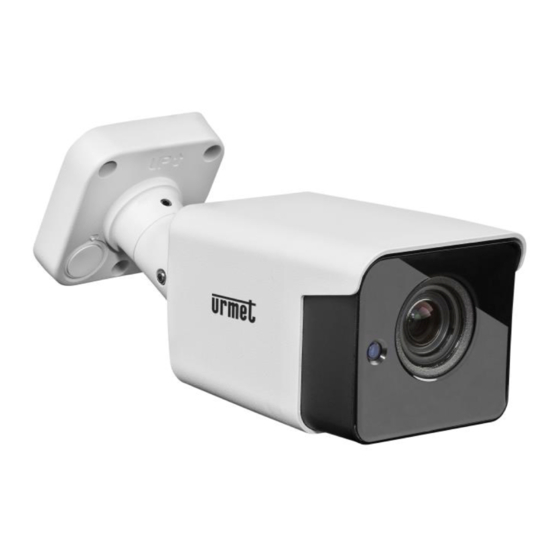

urmet 1096 Bedienungsanleitung

5mpx ahd tag & nacht kompaktkamera autofocus 2.8-12mm; 6-22mm
Vorschau ausblenden Andere Handbücher für 1096:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

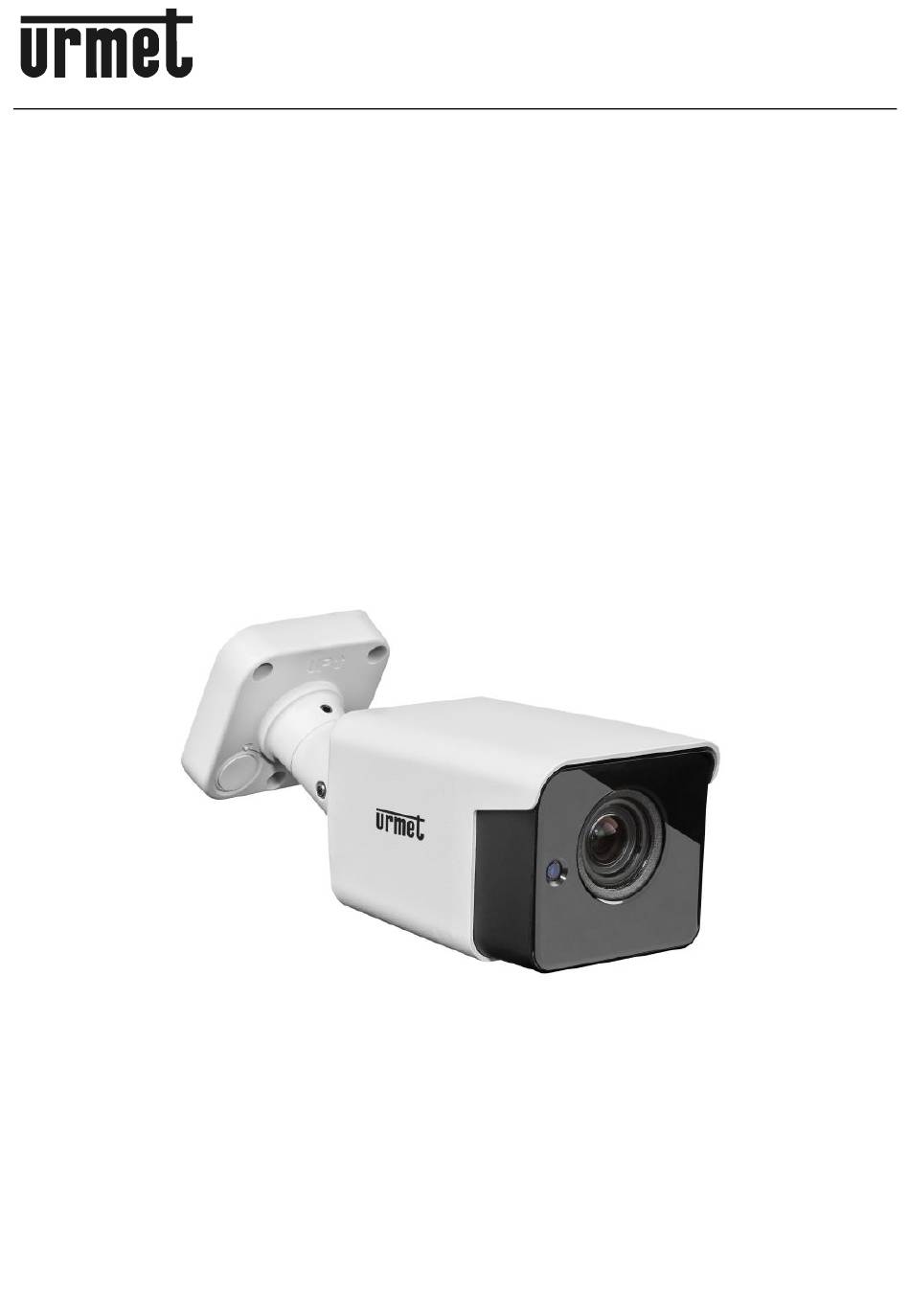

DS1096-118A
TELECAMERA COMPATTA AHD 5 MPX DAY&NIGHT AUTOFOCUS 2.8-12MM
AHD 5 MPX DAY&NIGHT COMPACT CAMERA WITH 2.8-12MM VARIFOCAL LENS
5MPX AHD TAG & NACHT KOMPAKTKAMERA AUTOFOCUS 2.8-12MM
TELECAMERA COMPATTA AHD 5 MPX DAY&NIGHT AUTOFOCUS 6-22MM
AHD 5 MPX DAY&NIGHT COMPACT CAMERA WITH 6-22MM VARIFOCAL LENS
5MPX AHD TAG & NACHT KOMPAKTKAMERA AUTOFOCUS 6-22MM
Sch./Ref./Typ/Réf. 1096/406
Sch./Ref./Typ/Réf. 1096/407
MANUALE D'USO
USER MANUAL
BEDIENUNGSANLEITUNG
Mod.
1096

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für urmet 1096

Inhaltszusammenfassung für urmet 1096

  • Seite 1 TELECAMERA COMPATTA AHD 5 MPX DAY&NIGHT AUTOFOCUS 2.8-12MM AHD 5 MPX DAY&NIGHT COMPACT CAMERA WITH 2.8-12MM VARIFOCAL LENS 5MPX AHD TAG & NACHT KOMPAKTKAMERA AUTOFOCUS 2.8-12MM Sch./Ref./Typ/Réf. 1096/406 TELECAMERA COMPATTA AHD 5 MPX DAY&NIGHT AUTOFOCUS 6-22MM AHD 5 MPX DAY&NIGHT COMPACT CAMERA WITH 6-22MM VARIFOCAL LENS 5MPX AHD TAG &...

  • Seite 2: Dati Generali

    ITALIANO ITALIANO PRECAUZIONI D’USO • Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo. • Prima di effettuare qualsiasi operazione di pulizia o di manutenzione disinserire l’apparecchio dalla rete di alimentazione elettrica. Non usare prodotti spray per la pulizia dell’apparecchio. • Controllare che la temperatura d’esercizio sia nei limiti indicati e che l’ambiente non sia particolarmente umido.
  • Seite 3 CARATTERISTICHE HARDWARE Distanza 2 / max 30m IR ON illuminazione (m) Ingressi / Uscite audio Ingressi / Uscite Allarme CARATTERISTICHE TECNICHE 1099/407 DATI GENERALI 550mA±5% Assorbimento max 12 VCC (+/−10%) Alimentazione Dimensioni (L x H x P) 195x75x75 mm Peso (g) 650g Tipo di case Bullet...

  • Seite 4: Contenuto Della Confezione

    Nota Bene Le caratteristiche tecniche possono essere soggette a variazione senza alcun preavviso. CONTENUTO DELLA CONFEZIONE • N°1 Telecamera con staffa per installazione a parete • N°1 Chiave a brugola • N°1 Manuale d’uso. Nota Bene La composizione degli accessori a corredo può essere variata senza alcun preavviso. NORME D’INSTALLAZIONE •...

  • Seite 5: Installazione

    INSTALLAZIONE Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate. POSIZIONAMENTO E CONNESSIONI Allentare le ghiere e le viti di bloccaggio Orientare il dispositivo nella posizione voluta. Posizionare la staffa in modo tale da riprendere le immagini prescelte; è possibile regolare la telecamera secondo l’asse ORIZZONTALE, VERTICALE e TRASVERSALE.

  • Seite 6: Utilizzo Del Menu

    ZOOM Accesso al menu OSD delle telecamere Utilizzando interfaccia UTC/PTZ, tramite l’uso dei dispositivi HVR del catalogo Urmet che lo prevedono, è possibile accedere al menu OSD delle telecamere premendo il tasto centrale dell’interfaccia grafica del telecomando degli HVR e poi scorrere i menu tramite i tasti freccia.

  • Seite 7: Menu Principale

    MENU PRINCIPALE MENU DAY-NIGHT IMAGE ENHANCE VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT Nota Bene Con i valori di default, la telecamera utilizza una regolazione di luminosità che non si adatta a tutte le tipologie di installazione. Se necessario, variare la funzione luminosità disponibile all’interno del menu AE (descritto oltre).
  • Seite 8 Questa opzione consente di uscire dal menù salvando le SAVE-EXIT impostazioni variate. Questa opzione consente di uscire dal menù senza EXIT salvare le impostazioni variate (Not save). Seguono le descrizioni delle singole voci. Questo menu consente di variare le funzioni relative all’ottica della telecamera. Selezionando questa voce si accede al seguente sottomenu EXPOSURE (ESPOSIZIONE): EXPOSURE BRIGHTNESS...
  • Seite 9 AWB (BILANCIAMENTO DEL BIANCO) Questa funzione consente di selezionare le modalità di bilanciamento del bianco. Selezionando questa voce è possibile scegliere fra le opzioni: La modalità PRO White permette una regolazione automatica basata sulla rilevazione dell’ambiente circostante (esterno o interno). MODE RGAIN BGAIN...
  • Seite 10 DAY/NIGHT - VARIAZIONE DEL FUNZIONAMENTO DELLA TELECAMERA IN FUNZIONE DELLA VARIAZIONE DI LUCE PRESENTE SULLA SCENA La telecamera, che normalmente riprende le immagini a colori, in condizioni di scarsa illuminazione, commuta automaticamente il suo funzionamento da “colore” a “bianco/nero”. In questo modo viene ottimizzata la qualità...

  • Seite 11: Video Standard

    Uscita video interlacciata standard CVBS • Uscita video in modalità TVI o CVI. Gli standard CVI/TVI, funzionanti solo a 1080P, possono essere utilizzati con dispositivi di terze parti di cui Urmet non può garantire la completa compatibilità. VIDEO STANDARD Le risoluzioni disponibili sono: •...

  • Seite 12: General Data

    Disconnect power by means of the circuit breaker in the event of a failure and/or bad operation. • The device can only be opened by qualified technical personnel. • Exclusively contact an authorised service centre for repairs. TECHNICAL SPECIFICATION 1096/406 GENERAL DATA 550mA±5% Max absorption 12 VCC (+/−10%)
  • Seite 13 HARDWARE FEATURES No. of IR LEDs / Lighting distance 2 / max 30m IR ON Audio Inputs / Outputs Alarm Inputs / Outputs TECHNICAL SPECIFICATION 1096/407 GENERAL DATA 550mA±5% Max absorption 12 VCC (+/−10%) Power supply Dimensions (L x H x D)

  • Seite 14: Accessories Provided

    Important note: Product specifications may be subject to change without prior notice. ACCESSORIES PROVIDED • N°1 guide pattern (drilling template). • N°1 Allen wrench • Instruction manual. Important note: Accessories may be changed without prior notice. INSTALLATION SPECIFICATIONS • Avoid pointing the lens directly towards the sun or intense sources of light also when the camera is off.

  • Seite 15: Installation

    INSTALLATION Make sure that no units are powered before starting the installation procedure. POSITIONING AND CONNECTIONS Loosen the locking ring on the bracket and the screw Position the bracket on horizontal, vertical and transversal axes point the camera in the desired direction.
  • Seite 16 It is also possible to move the zoom and manually adjust the focus through the UTC/PTZ interface of the HVR devices in the Urmet catalogue. The zoom can be moved and the focus can be adjusted using the arrow keys of the HVR remote control graphic interface. The zoom is adjusted using the UP and DOWN arrows;...
  • Seite 17 Once the item has been selected, the parameter can be changed choosing among the available options. By selecting the item associated to the symbols it is possible to access to the next submenu, where other changes can be performed. To quit the menu or the submenu and confirm the executed changes, select the item EXIT→ SAVE&END and press the central button.
  • Seite 18 MAIN MENU MENU DAY-NIGHT IMAGE ENHANCE VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT Note With default values, the camera uses a brightness adjustment that is not suitable for all installations. Change BRIGHTNESS in the menu EXPOSURE (see below), if necessary. Option Value Description...
  • Seite 19 MENU ITEMS DESCRIPTION This function lets you vary the options of the camera optics. Select this menu item to access the following submenus: EXPOSURE BRIGHTNESS EXPOSURE MODE GLOBAL RETURN BRIGHTNESS This varies the brightness of the image on the monitor. Values can be set from 1 to 20. BACKLIGHT - BACK LIGHT COMPENSATION An object with a strong light in the background usually appears dark and not so visible if compared with the rest of image.
  • Seite 20 AWB - WHITE BALANCING This function is used to select white balancing mode. Select this menu item to choose among the options The PRO mode allows an automatic adjustment based on surrounding environment detection MODE RGAIN BGAIN RETURN Through the parameters RGAIN and BGAIN it is possible to perform a manual adjustment of the colors red (RGAIN) and blue (BGAIN), to choose between values between 1 and 16 GRAY WORLD The GRAY WORLD mode operates a manual white balance that highlights the gray variations of the...
  • Seite 21 COLOR With this option camera images are always in color mode and the camera does not switch in Night mode (B/W). During the night or under conditions of poor illumination, with the IR illumination, images are in black and white anyway. With this option, camera images are always in black/white mode.

  • Seite 22: Cleaning The Device

    Video output in TVI or CVI mode, only for 1080P resolutions. The correct working of these standards depends upon the compatibility of the conncted devices, that can be guaranteed only for the devices of Urmet catalogue. VIDEO STANDARD The available resolutions are: •...

  • Seite 23: Generelle Daten

    Bei Defekten und/oder mangelhaftem Funktionieren, die Versorgung über den Hauptschalter abschalten. • Das Gerät darf nur von qualifiziertem technischem Personal geöffnet werden. • Für Reparaturen wenden Sie sich bitte nur an ein autorisiertes technisches Kundendienstzentrum. TECHNISCHE MERKMALE 1096/406 GENERELLE DATEN 550mA±5% Max. Leistungsaufnahme Spannungsversorgung 12 V DC...
  • Seite 24 Lichtregelung (IR SMART) HARDWARE MERKMALE Anzahl IR LEDs / Reichweite(m) 2 / 30m IR EIN Audio Eingänge/Ausgänge NEIN Alarm Eingänge/Ausgänge NEIN TECHNISCHE MERKMALE 1096/407 GENERELLE DATEN 550mA±5% Max. Leistungsaufnahme Spannungsversorgung 12 V DC Abmessungen (L x H x T) 195x75x75 mm...

  • Seite 25: Mitgeliefertes Zubehör

    Hinweis: Die technischen Merkmale können ohne jegliche Vorankündigung Änderungen unterliegen. MITGELIEFERTES ZUBEHÖR: • N.1 Bohrschablone. • N°1 Innensechskantschlüssel • Bedienungsanleitung Hinweis Die Zusammenstellung der Zubehörteile kann ohne jegliche Vorankündigung geändert werden. INSTALLATIONSBESTIMMUNGEN • Vermeiden Sie es, das Objektiv au ch bei ausgeschalteter Kamera direkt gegen die Sonne oder intensiver Lichteinstrahlung zu richten.

  • Seite 26: Positionierung Und Anschlüsse

    INSTALLATION Stellen Sie vor Beginn der Installation sicher, dass alle anzuschließenden Einheiten von der Versorgung getrennt sind. POSITIONIERUNG UND ANSCHLÜSSE Lösen Sie den Sicherungsring und die Befestigungsschrauben Bringen Sie das Gerät in die gewünschte Position. Positionieren Sie im Fall von Kompaktkameras die Halterung so, dass die gewählten Bilder aufgenommen werden.
  • Seite 27 Auf diesen sind außerdem die Bewegung des Zooms und die Scharfeinstellung von Hand über die UTC/PTZ-Schnittstelle der HVR-Geräte aus dem Katalog von Urmet, die dies vorsehen, möglich. Die Bewegung des Zooms und die Scharfeinstellungen erfolgen über die Pfeiltasten der...

  • Seite 28: Verwendung Des Menüs

    VERWENDUNG DES MENÜS Bei der Kamera kommt ein Menü mit mehreren Ebenen zur Anwendung, über das die Einstellungen aktiviert/deaktiviert oder geändert werden können. BESCHREIBUNG DES MENÜ-SYSTEMS Nachdem Sie den Befehl für den Zugriff auf das Menü erteilt haben, erscheint das Ausgangsfenster für den Zugriff.
  • Seite 29 HAUPTMENÜ MENU DAY-NIGHT IMAGE ENHANCE VIDEO SETTING LANGUAGE ENGLISH RESET SAVE-EXIT EXIT Hinweis den Standardwerten nutzt die Kamera eine Helligkeitseinstellung, die sich nicht allen Installationsumgebungen anpasst. Gegebenenfalls die innerhalb des Menüs EXPOSURE (weiter unten beschrieben) verfügbare Helligkeitsfunktion ändern. Option Wert Erklärung Diese Option ermöglicht die Ausführung von Einstellungen, die sich auf die Belichtung der Kamera und...

  • Seite 30: Exposure Mode (Belichtungsmodus)

    Es folgen die Beschreibungen der einzelnen Optionen: Dieses Menü ermöglicht es, die auf die Kameraoptik bezogenen Funktionen zu ändern. Durch die Auswahl dieses Stichpunktes erhalten Sie Zugriff auf das folgende Untermenü: EXPOSURE BRIGHTNESS EXPOSURE MODE GLOBAL RETURN BRIGHTNESS (HELLIGKEIT) Ändert die Bildhelligkeit auf dem Monitor. Die Werte können von 1 bis 20 eingegeben werden. EXPOSURE MODE (BELICHTUNGSMODUS) Ein ausgewählter Gegenstand mit starkem von hinten kommenden Licht erscheint normalerweise dunkel und im Vergleich zum Rest des Bildes schlecht sichtbar.
  • Seite 31 Der PRO-Modus ermöglicht eine automatische Einstellung, die auf der Erfassung der Umgebung (Außenbereich oder Innenbereich) beruht. Die Betriebsart Manual White Balance führt einen manuellen Weißabgleich aus. MODE RGAIN BGAIN RETURN Manuelle Einstellung der roten (RGAIN) und blauen (BGAIN) Farbe, die unter den Werten 1 bis 16 zu wählen ist GRAY WORLD Der Modus GRAY WORLD führt eine manuelle Weißbalancierung aus um die grauen Variationen im Bild...
  • Seite 32 DAY/NIGHT - ÄNDERUNG DES KAMERABETRIEBS IN ABHÄNGIGKEIT ZUR VARIATION DER LICHTSITUATION DER SZENE Die Kamera, die normalerweise Farbbilder aufnimmt, schaltet ihren Betrieb bei schwachen Lichtverhältnissen automatisch von „Farbe“ auf „Schwarz-Weiß“ um. Auf diese Weise wird die Qualität der aufgenommenen Bilder optimiert. Durch die Auswahl von DAY/NIGHT kann zwischen den Optionen EXT, AUTO (automatisch), COLOR und B/W (Schwarz-Weiß) gewählt werden.
  • Seite 33 IMAGE ENHANCE Dieses Menü gestattet das Ändern der Funktionen in Bezug auf den Anzeigemodus der Bilder. Durch Auswahl dieses Menüpunkts gelangt man in das folgende Untermenü: IMAGE ENHANCE (BILDVERBESSERUNG) CONTRAST SHARPNESS SATURATION 3 DNR RETURN CONTRAST (KONTRAST) Positionieren Sie sich auf dem Parameter, um den Kontrastwert zu ändern. Eingebbare Stufen von 1 bis 16 SHARPNESS (SCHÄRFE) Gestattet das Ändern der Bilddefinition durch Eingeben der Werte 1 bis 16.

  • Seite 34: Reinigung Des Geräts

    Videoausgang im Modus TVI oder CVI, nur mit 1080P-Auflösungen. Die korrekte Funktionsweise mit diesen Standards hängt von der Kompatibilität mit den angeschlossenen Geräten ab, die a priori nur mit den Geräten aus dem Katalog von Urmet garantiert werden kann. VIDEO STANDARD (VIDEOFORMAT) Folgende Auflösungen stehen zur Verfügung:...
  • Seite 35 URMET S.p.A. Area tecnica 10154 TORINO (ITALY) servizio clienti +39. 011.23.39.810 VIA BOLOGNA 188/C http://www.urmet.com Telef. +39. 011.24.00.000 (RIC.AUT.) e-mail: info@urmet.com +39. 011.24.00.300 - 323 MADE IN CHINA Prodotto in Cina su specifica URMET Made in China to URMET specification...
