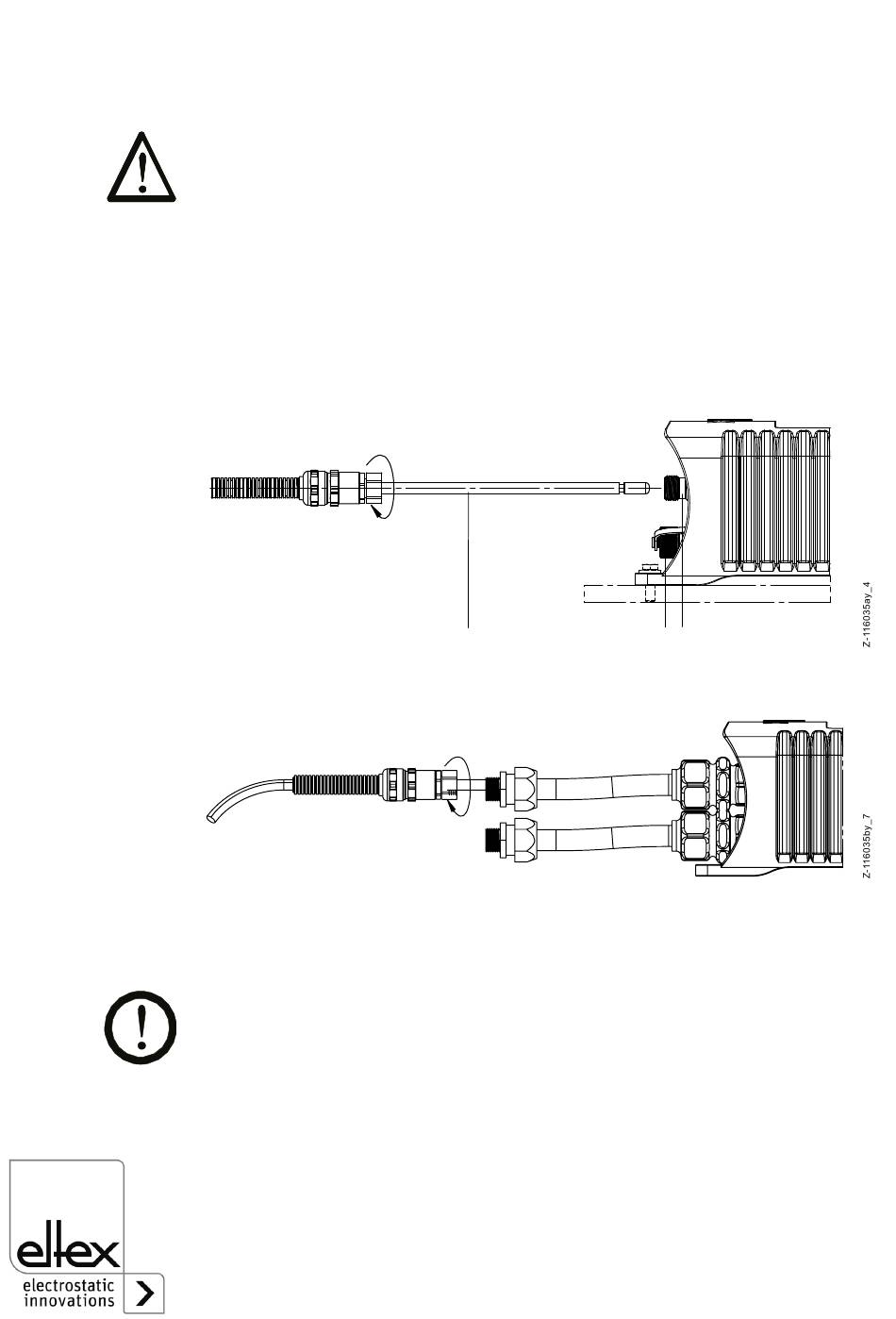

Abb. 9:
Anschluss des
Hochspannungs-
kabels
Abb. 10:
Anschluss des
Hochspannungs-
kabels bei 60 kV
3.6 Anschluss des Hochspannungskabels der Aufladeelektrode an
den Generator POWER CHARGER PC_ _
Warnung!
Stromschlaggefahr!
Die Arbeiten dürfen nur durchgeführt werden, wenn:
• die Versorgungsspannung zum Generator unterbrochen wurde
• die Maschine still steht, da die Elektroden bei laufender Materialbahn
Ladung aufnehmen.
Vorgehensweise:
Die Elektrode wird über das vorkonfektionierte Hochspannungskabel
angeschlossen. Die Hochspannungskabel werden bis zum Anschlag in die
Buchse eingeführt. Anschließend wird die Verschraubung angezogen.
9 / 9.1 Hochspannungsausgänge
9.1 Hochspannungsanschlüsse bei 60 kV
Hinweis:
Die Verschraubung ist mit einem Drehmoment von 3 Nm zu befestigen.
Achtung!
Das Hochspannungskabel muss bis zum Anschlag (150 mm) in den Kabel-
eingang hineingeschoben werden! Der Anschlussbereich des Hochspan-
nungskabels muss frei von Verschmutzungen sein!

10 Hochspannungskabel
18

BA-de-3020-2004_R130A / R131A / EXR130A
