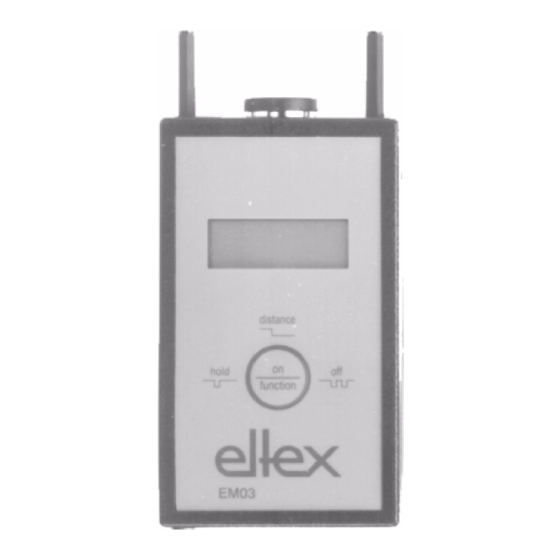

ELTEX EM03 Betriebsanleitung
Elektrofeldmeter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für ELTEX EM03
Inhaltszusammenfassung für ELTEX EM03

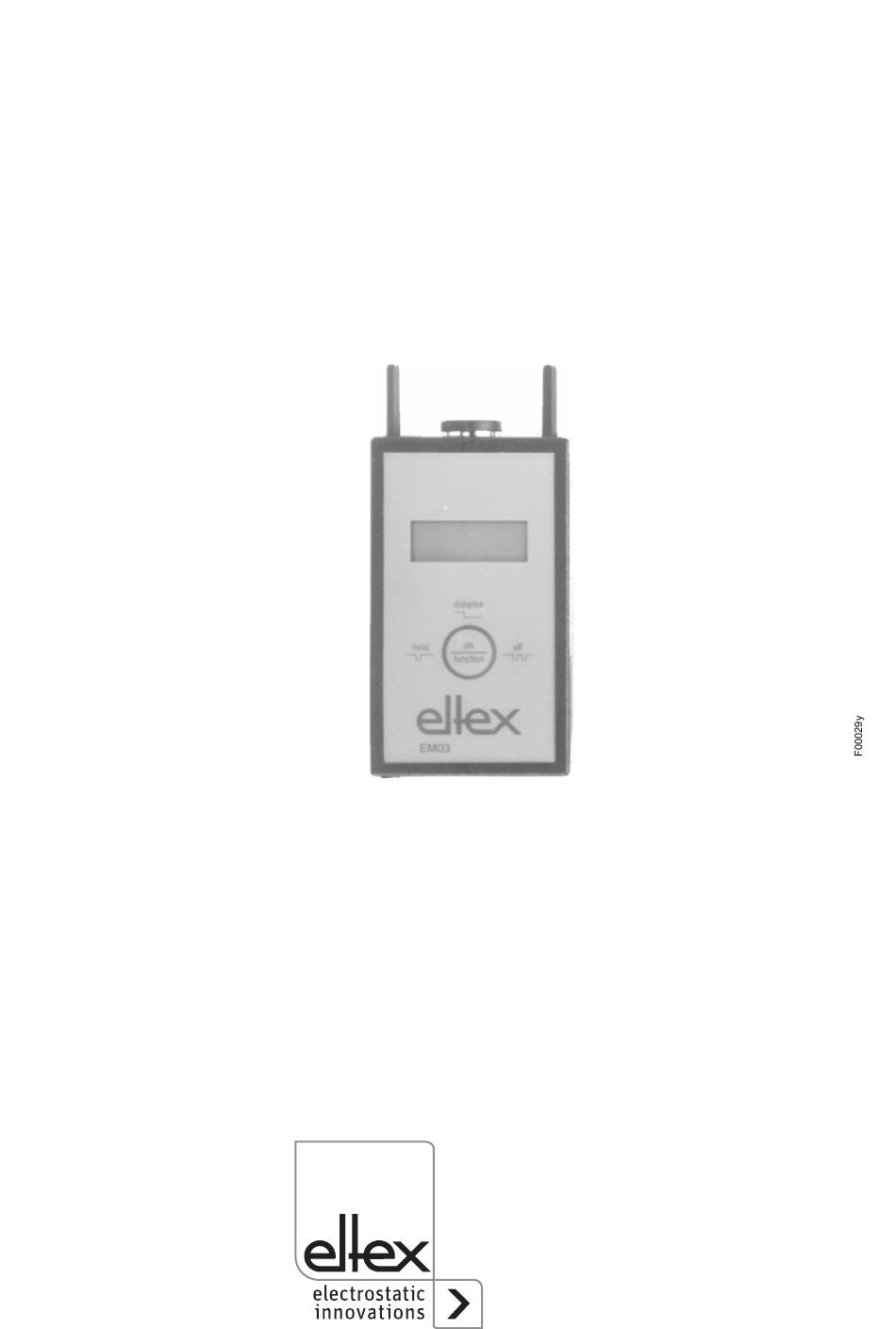

- Seite 1 Betriebsanleitung Elektrofeldmeter EM03 BA-de-1020-1804...
- Seite 2 BA-de-1020-1804_EM03...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteansicht ......... . 5 Sicherheit . - Seite 4 Verehrter Kunde Das Elektrofeldmeter EM03 ist ein kleines handliches Elektrofeldmeter mit Digitalanzeige zur Messung elektrostatischer Aufladungen direkt in Volt. Das Gerät arbeitet nach dem Feldmühlen-Influenz-Prinzip. Der eingebaute Mikrocomputer rechnet die gemessene Feldstärke über die eingestellte Messdistanz (Entfernung zwischen Messobjekt und Mes- selektrode) automatisch in die Aufladung in Volt um.
-
Seite 5: Geräteansicht
HOLD, DISTANCE 6 Batteriefach (Rückseite) Abb. 1: 7 Erdungsbuchse Geräteübersicht zum Anschluss des EM03 Erdungskabels Lieferumfang Elektrofeldmeter EM03: • Elektrofeldmeter EM03 • Erdungsspiralkabel, 2 m, mit Bananenstecker und Krokodilklemme • 19 V-Ni-MH-Akku • Akku-Ladegerät • Messgerätekoffer • Betriebsanleitung • Werkskalibrationszeugnis de/en/fr Das Gerät ist in ein antistatisches Kunststoffgehäuse mit Folienfrontplatte... -
Seite 6: Sicherheit
Aktualität und eventuelle Änderungen und Erweiterungen der Betriebsan- leitung gibt Ihnen Eltex gerne Auskunft. 2.3 Bestimmungsgemäße Verwendung Das Elektrofeldmeter EM03 darf nur zur Messung von elektrostatischen Aufladungen verwendet werden. Das Gerät ist nicht für den Ex-Bereich zugelassen und darf dort auf keinen Fall eingesetzt werden. -
Seite 7: Arbeits- Und Betriebssicherheit
2.4 Arbeits- und Betriebssicherheit Warnung! Beachten Sie diese Hinweise genau! • Das Gerät darf im Ex-Bereich und im Energieanlagenbereich nicht ein- gesetzt werden. • Mit dem Gerät können keine Wechselfelder >1 Hz gemessen werden. • Bei hohen elektrostatischen Aufladungen muss das Elektrofeldmeter unbedingt mit der mitgelieferten Krokodilklemme geerdet werden. -
Seite 8: Betrieb
3. Betrieb 3.1 Inbetriebnahme Warnung! Das Gerät darf nur in einer explosionsfreien Zone eingesetzt werden. Bei sehr hohen elektrostatischen Aufladungen muss das Elektrofeldmeter vor einer Messung unbedingt geerdet werden. Die erste Messung muss in ausreichend großem Abstand erfolgen, so dass die max. anliegenden Oberflächenpotentiale aus sicherem Messabstand ermittelt werden kön- nen. - Seite 9 Haben Sie jedoch sehr kleine Aufladungen und lässt die Oberflächenbe- schaffenheit des Messobjektes es zu, so sollten Sie die kleinste Messdis- tanz von 1 cm wählen. In der oberen Zeile der Anzeige wird die gewählte Messdistanz in cm angezeigt, in der unteren Zeile die gemessene Aufladung in Volt. Bei 999 V wird automatisch in die kV-Anzeige umgeschaltet.
-
Seite 10: Stromversorgung
3.3 Stromversorgung Die Stromversorgung erfolgt über einen im Gerät befindlichen 9 V-Akku- block Die Betriebsdauer beträgt ca. 10 Std. bei Dauerbetrieb. 3.4 Batterieüberwachung Das Messgerät besitzt eine permanent Batterie-Spannungsüberwachung. Beim Unterschreiten der Batteriespannung von 7,5 V erscheint in der obe- ren Anzeigezeile: „Low Batterie!“... -
Seite 11: Wartung
Trimmer (3, Abb. 1) der Nullpunkt nachgestellt werden. Die letzte Stelle der Anzeige kann vernachlässigt werden, da der Messfehler hierdurch wesentlich kleiner als die zulässige Toleranz ist. 4.3 Kalibrierung Es wird eine Überprüfung der Messwerte in jährlichen Intervallen empfohlen; senden Sie hierzu das Gerät an Fa. Eltex. BA-de-1020-1804_EM03... -
Seite 12: Garantie
Eingriffe an den Geräten vorgenommen wurden und die Komponen- ten keine mechanischen Schäden aufweisen, gilt eine Garantie von 12 Monaten. Die Garantie gilt nur, wenn die von Eltex beschriebenen Montage- und Handhabungsvorschriften eingehalten werden. Die Garantiezeit beginnt mit der Lieferung. -
Seite 13: Technische Daten
6. Technische Daten Messbereiche Messdistanz 1 cm: -10 kV…0…+10 kV, max. Auflösung 1 V Messdistanz 2 cm: -20 kV…0…+20 kV, max. Auflösung 2 V Messdistanz 5 cm: -50 kV…0…+50 kV, max. Auflösung 5 V Messdistanz 10 cm: -100 kV…0…+100 kV, max. Auflösung 10 V Messdistanz 20 cm: -200 kV…0…+200 kV, max. - Seite 14 BA-de-1020-1804_EM03...
-
