Technische Daten
Betriebstemperaturbereich
: 0°C bis +50°C
Lagertemperaturbereich
: −20°C bis +60°C
Masse
: (Eff ektive Länge × 0,22) + 8 g

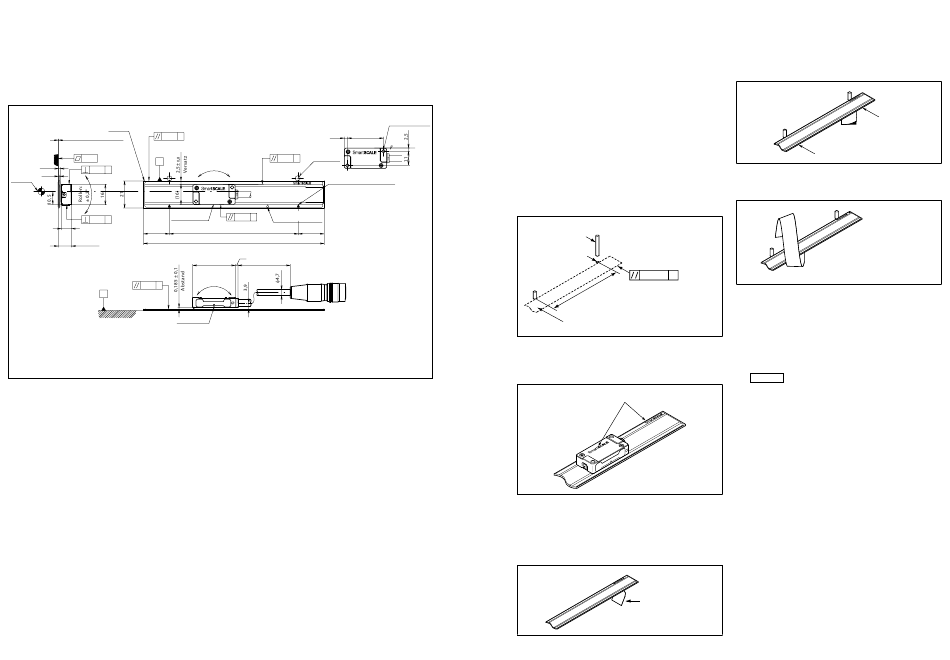

Installations-Maßzeichnung
SQ10
M: Maschinenführungsbahn
Maßstab
0,145
0,05
M
(Dicke des doppelseitigen
Bands)
0,05
B
Messungs-
1,2
erkennungs-
0,04
A
1
position
Lesekopfeinheit
0,04 A
8
20
(9,385)
0,05 A
A
Mittenmarke
Richten Sie die SmartSCALE-Marke auf Maßstab und Kopf so aus, dass sie in die gleiche Richtung weisen.
2,5
28
0,28
B
Parallelstift
Gieren: ±0,5 °
Marke der effektiven Länge
Bezugspunkt-
0,28
B
Positionsmarkierung
Effektive Länge
(20)
Gesamtlänge = Effektive Länge + 40
2
33
Kabellänge
Steigung: ±0,3°
Einheit: mm
Installationsverfahren
Vorbereitung
Machen Sie Löcher in die Maßstab-Installationsfl äche, um
Parallelstift e einzusetzen, damit eine Positionierung durchgeführt
werden kann.
• Die Parallelität der Bohrung in Bezug auf die Maschinenführung
sollte höchstens 50 μm betragen. (Siehe die Installations-
Maßzeichnung.)
2 × 2-M3 Tiefe: 6
Installation
1. Lassen Sie den Maßstab etwa eine Stunde lang in der
Nähe der Maschine, an der er angebracht werden soll,
liegen, damit er die Maschinentemperatur annimmt.
2. Verwenden Sie ein sauberes, mit Alkohol angefeuchtetes
Tuch, um etwaigen Schmutz, Staub oder Öl von der
Installationsfl äche abzuwischen.
3. Setzen Sie die Parallelstift e ein.
Parallelstift
Parallelstift-Passbohrung
Maßstab- Installationsfläche
4. Überprüfen Sie die Ausrichtung des Maßstabs. Richten Sie
den Maßstab so aus, dass die SmartSCALE-Schrift züge
auf Maßstab und Kopf in die gleiche Richtung weisen.
5. Prüfen Sie, ob der Alkohol auf der Installationsfl äche
vollkommen getrocknet ist.
6. Ziehen Sie etwa 30 mm des Schutzpapiers ab.
Achten Sie darauf, dass weder Schmutz noch Staub oder
Öl an der Anbringungsfl äche haft en.
7.
Bringen Sie den Maßstab so an, dass er Kontakt mit
mindestens zwei Parallelstift en hat.
Befestigen Sie den Maßstab an seinem Platz, indem Sie
mit Ihren Fingern fest auf den 30-mm-Abschnitt des
abgelösten Schutzpapiers drücken.
8. Ziehen Sie das Schutzpapier bis zu der Position des
nächsten Parallelstift s ab.
0,05
M
maximal 1.000 mm
9. Bringen Sie den Maßstab so an, dass er Kontakt mit
dem Parallelstift hat, und achten Sie darauf, dass fester
M: Maschinenführungsbahn
Kontakt beibehalten wird.
10. Wiederholen Sie die Schritte 8 und 9, bis die gesamte
Länge des Maßstabs angebracht ist.
11. Drücken Sie den Maßstab auf seiner gesamten Länge mit
den Fingern an.
Hinweis
Versuchen Sie nicht, den Maßstab erneut anzubringen.
SmartSCALE -Marken
Etwa 30 mm ablösen
Schutzpapier
Kontakt
Kontakt
Lösen Sie das Papier bis zu der Position ab,
an welcher der nächste Parallelstift erreicht
wird.
