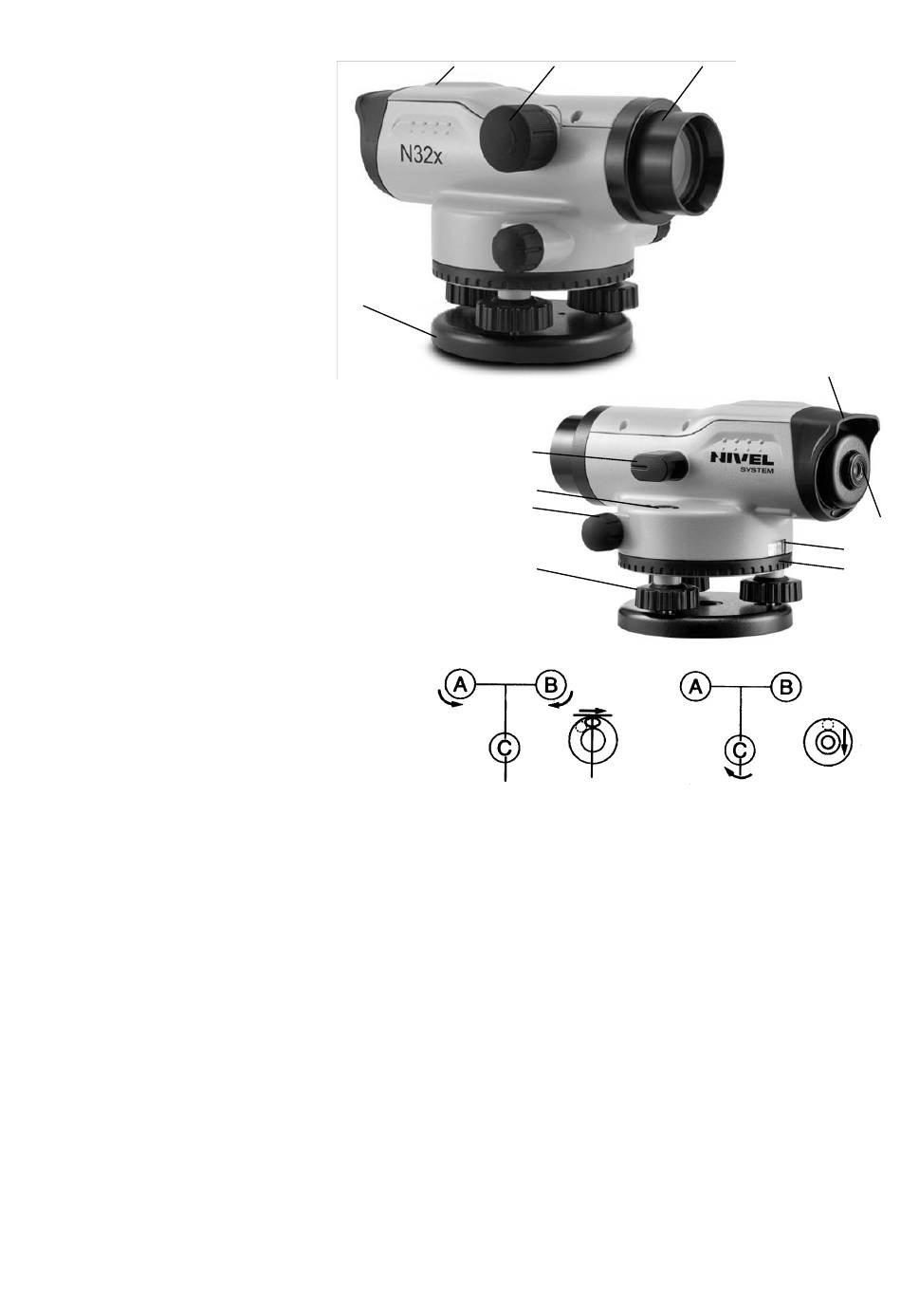

GERÄTEBESCHREIBUNG
1. Zentrierplatte
2. Horizontalkreis
3. Ablesefenster für Horizontalkreis
4. Okular
5. Abdeckung des Okulars
6. Zielkollimator
7. Objektabdeckung
8. Fokusierknopf
9. Seitenfeintrieb
10. Fußschraube
11. Winkelprisma für Dosenlibelle
12. Dosenlibelle
AUFSTELLEN DES NIVELLIERGERÄTS
1. Befestigen Sie das Nivellier am
Nivellierstativ.
2. Richten Sie durch Einstellen der
Füße des Stativs das Nivellier grob
horizontal aus.
3. Richten Sie das Nivellier mithilfe
der Fußschrauben genau aus, wobei sich die Luftblase der Libelle im inneren Kreis der
Libelle befinden muss
AUSRICHTEN DES GERÄTS
1. Visieren Sie mit dem Fernrohr einen hellen Hintergrund an. Stellen Sie das Okular so ein,
dass das Fadenkreuz scharf abgebildet wird.
2. Richten Sie mithilfe des Zielkollimators das Fernrohr auf die Messlatte.
3. Schauen Sie durch das Fernrohr und drehen Sie den Fokusierknopf so, dass Sie ein
scharfes Bild der Messlatte erhalten.
4. Stellen Sie mithilfe des Seitenfeintriebs die vertikale Linie des Fadenkreuzes auf die
Messlatte ein.
6
1
.
3
8
11
12
9
10
7
7
4
3
2
