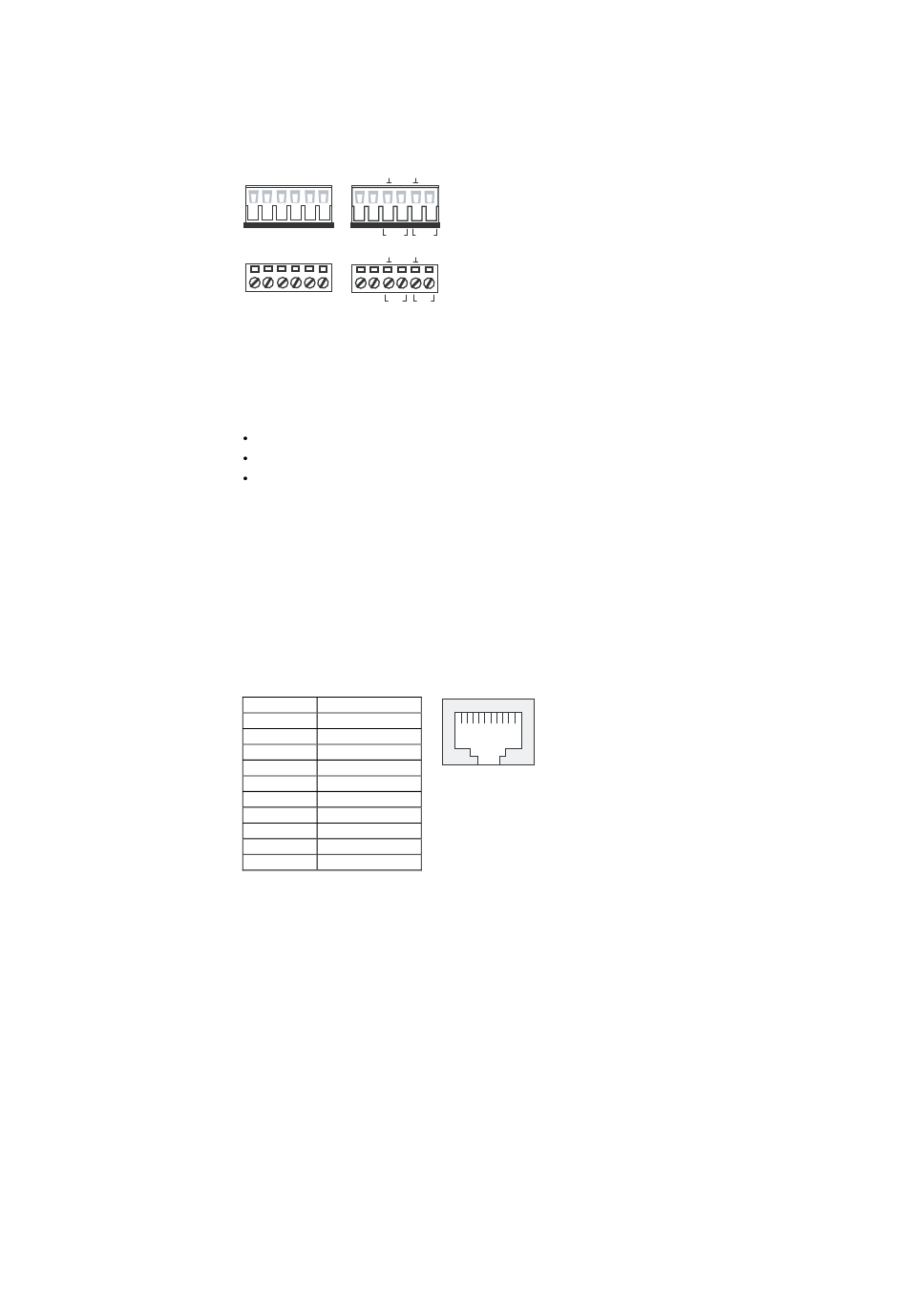

Verdrahtung der Digitaleingänge
Der IE-SW-PL09M-5GC-4GT besitzt zwei Digitaleingänge—DI1 und DI2.
Jeder Digitaleingang besteht aus zwei Kontakten am 6-poligen
Klemmenblockanschluss an der Oberseite des Ethernet-Switch. Die Front-
und Draufsicht eines Klemmenblockanschlusses ist hier abgebildet.
I1
D 1 I
I1
D 1 I
Kommunikationsanschlüsse
Der Ethernet-Switch besitzt 3 Porttypen:
1 RJ45 Konsolenport (RS-232 Schnittstelle)
4 10/100/1000BaseTX Ethernet-Ports
5 Combo 10/100/1000T(X)/1000BaseSFP-Ports
RS-232 Anschluss
Der Ethernet-Switch besitzt einen RS-232 (10-poliger RJ45) Konsolen-Port,
der sich an der Oberseite des Gehäuses befindet. Verwenden Sie einen
RJ45-auf-DB9 Koppler (siehe nachfolgende Darstellungen der
Kabelverbindung), um den Konsolen-Port des Ethernet-Switch mit dem
COM-Port Ihres PCs zu verbinden. Mittels einem Terminalprogramm, wie
beispielsweise Windows Hyper-Terminal, können Sie auf die Konsole der
seriellen Schnittstelle des IE-SW-PL09M-5GC-4GT zugreifen. (Baudrate:
115200 bps, keine Parität, 8 Datenbits, 1 Stoppbit)
Pinbelegung des RJ45 (10-polig) Konsolen-Ports
Pin
Beschreibung
1
------
2
DSR
3
RTS
4
------
5
TxD
6
RxD
7
GND
8
CTS
9
DTR
10
------
SCHRITT 1: Führen Sie die negativen
(Erde)/positiven Leitungen der
Digitaleingänge in die entsprechenden
┴/I1 Klemmen ein.
I2
SCHRITT 2: Ziehen Sie
Klemmschrauben auf der Vorderseite
des Klemmenblockanschlusses mit
D 2 I
einem flachen Schraubendreher fest,
damit sich Leitungen der
I2
Digitaleingänge nicht lösen können.
SCHRITT 3: Stecken Sie nun den
D 2 I
Klemmenblockanschluss auf die
Anschlussstifte des Klemmenblocks auf,
die sich auf der Oberseite des
Ethernet-Switch befinden.
1
10
- 9 -
