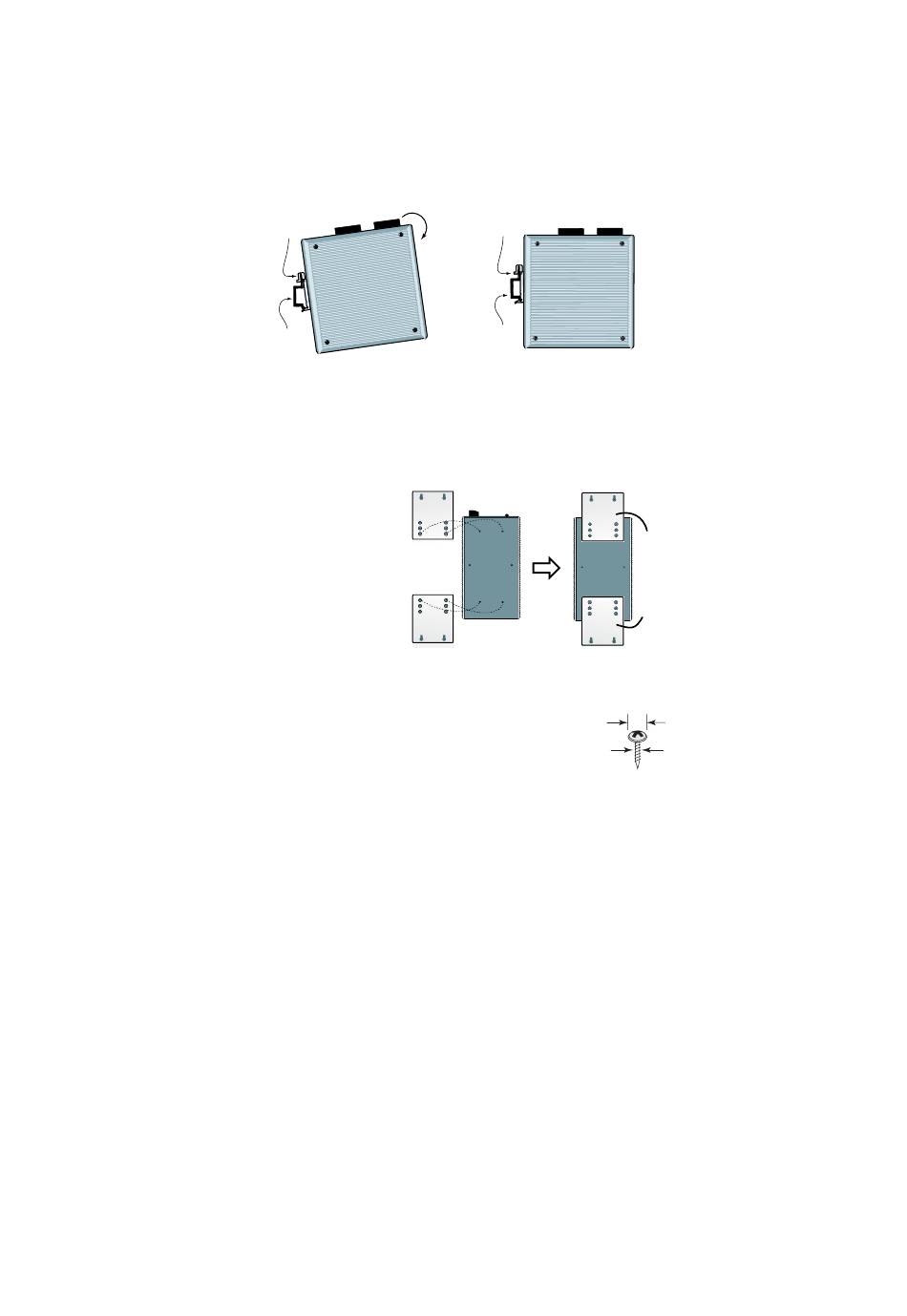

DIN-Hutschienenmontage
Der Hutschienenclip aus Aluminium für die DIN-Hutschienenmontage sollte
bereits auf der Rückseite des IE-SW-PL09M-5GC-4GT angebracht sein,
wenn Sie ihn aus der Verpackung nehmen. Wenn Sie den Hutschienenclip für
die DIN-Hutschienenmontage jedoch neu befestigen möchten, achten Sie
bitte darauf, dass sich die Metallfeder in der oberen Schiene befindet, wie in
den folgenden Abbildungen dargestellt.
SCHRITT 1—Setzen Sie die
Oberseite der DIN-Hutschiene in die
obere Schiene des Hutschienenclips
unterhalb der Metallfeder.
Metallfeder
Hut-
schiene
Führen Sie die Schritte 1 und 2 in umgekehrter Reihenfolge durch, um den
Ethernet-Switch von der DIN-Hutschiene zu entfernen.
Wandmontage (optional)
In manchen Anwendungsfällen ist die Anbringung des Ethernet-Switches an
der Wand idealer, wie in den folgenden Abbildungen dargestellt:
SCHRITT 1—Entfernen Sie
den Aluminium-
Hutschienenclip auf der
Rückseite des Ethernet Switch
und befestigen Sie die
Halteplatten für die
Wandmontage mit
M3-Schrauben, wie in der
nebenstehenden Abbildung
dargestellt.
SCHRITT 2—Für die Montage des Ethernet Switch an der
Wand sind 4 Schrauben erforderlich. Verwenden Sie den
Ethernet-Switch mit den montierten Halteplatten zur
Wandmontage als Bohrschablone für die Position der 4
Schrauben. Der Durchmesser der Schraubenköpfe sollte weniger
als 6 mm und der Schraubenschaft weniger als 3,5 mm betragen,
wie in der nebenstehenden Abbildung dargestellt.
SCHRITT 2—Der Hutschienenclip
rastet in Position ein, wie in der unten
stehenden Abbildung dargestellt.
Metallfeder
Hut-
schiene
3.5 mm
- 5 -
obere
Halte-
platte
untere
6.0 mm
