Verdrahtung der Relaiskontakte
Der IE-SW-PL09M-5GC-4GT besitzt zwei Relaisausgänge—Relais 1 und
Relais 2. Jeder Relaiskontakt belegt zwei Kontakte am
Klemmenblockanschluss auf der Oberseite des Ethernet-Switch. Detaillierte
Anweisungen, wie Sie die Leitungen mit dem Klemmenblockanschluss
verbinden und wie Sie den Klemmenblockanschluss mit der
Klemmenblockaufnahme verbinden können, finden Sie im nächsten
Abschnitt.
In diesem Abschnitt wird die Bedeutung der beiden Kontakte, die zum
Anschluss des Relaiskontakts dienen, erläutert.

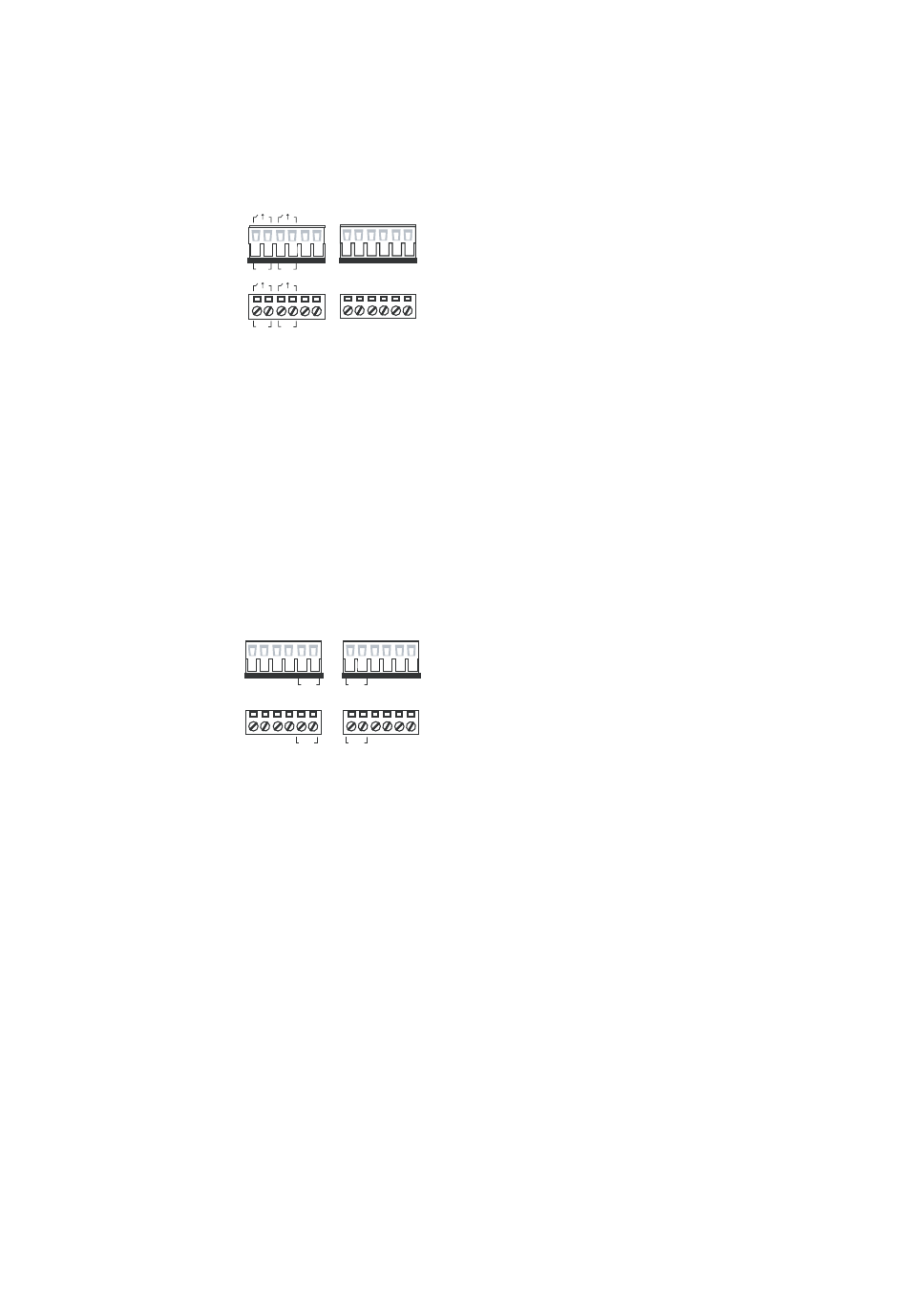

RELAY1 RELAY2
RELAY1 RELAY2
Verdrahtung der redundanten
Spannungsversorgungseingänge
Der IE-SW-PL09M-5GC-4GT besitzt zwei
Spannungsversorgungseingänge—Spannungsversorgungseingang 1 und
Spannungsversorgungseingang 2—welche sich auf den beiden 6-poligen
Klemmenblockanschlüssen an der Oberseite des Ethernet-Switches befinden.
Siehe nachfolgenden Anschlussplan.
V1- V1+
V2- V2+
PWR1
PWR2
V2- V2+
V1- V1+
PWR2
PWR1
FEHLER:
Die beiden Relaiskontaktpaare auf dem
6-poligen Klemmenblockanschluss
dienen zum Erfassen
anwenderkonfigurierter Ereignisse. Die
beiden Leitungen, die mit den
Fehlerkontakten verbunden sind, bilden
einen offenen Schaltkreis, wenn ein
anwenderkonfiguriertes Ereignis
ausgelöst wird. Solange kein
anwenderkonfiguriertes Ereignis eintritt,
bleibt der Fehlerschaltkreis geschlossen.
SCHRITT 1: Führen Sie die
negativen/positiven
Spannungsversorgungsleitungen in die
entsprechenden V-/V+ Klemmen ein.
SCHRITT 2: Ziehen Sie die
Klemmschrauben auf der Vorderseite
des Klemmenblockanschlusses mit
einem flachen Schraubendreher fest,
damit sich die
Spannungsversorgungsleitungen nicht
lösen können.
SCHRITT 3: Stecken Sie nun den
Klemmenblockanschluss auf die
Anschlussstifte des Klemmenblocks auf,
die sich auf der Oberseite des
Ethernet-Switch befinden.
- 8 -
