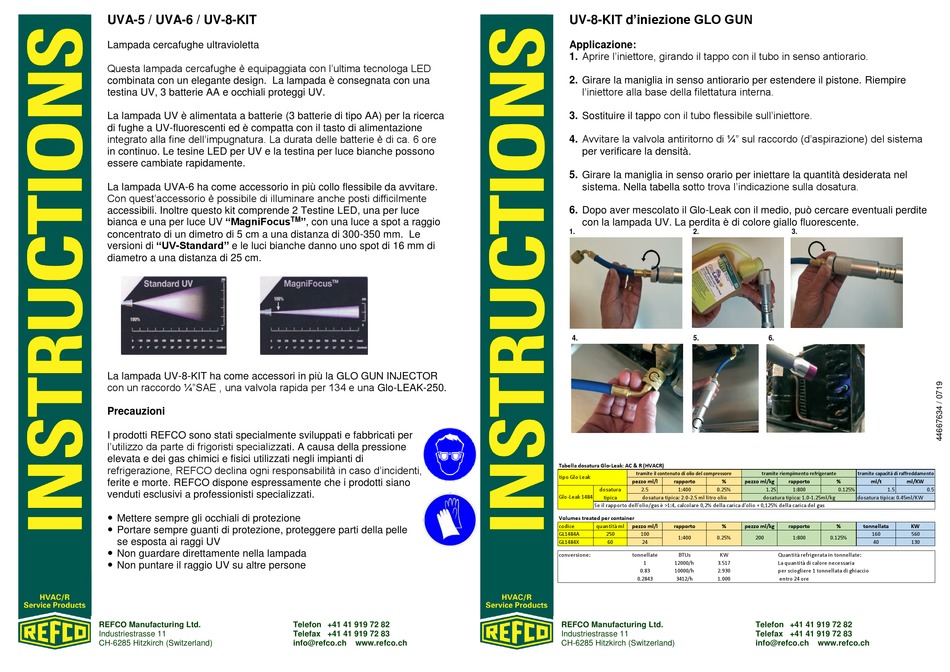

UVA-5 / UVA-6 / UV-8-KIT
Lampada cercafughe ultravioletta
Questa lampada cercafughe è equipaggiata con l'ultima tecnologa LED
combinata con un elegante design. La lampada è consegnata con una
testina UV, 3 batterie AA e occhiali proteggi UV.
La lampada UV è alimentata a batterie (3 batterie di tipo AA) per la ricerca
di fughe a UV-fluorescenti ed è compatta con il tasto di alimentazione
integrato alla fine dell'impugnatura. La durata delle batterie è di ca. 6 ore
in continuo. Le tesine LED per UV e la testina per luce bianche possono
essere cambiate rapidamente.
La lampada UVA-6 ha come accessorio in più collo flessibile da avvitare.
Con quest'accessorio è possibile di illuminare anche posti difficilmente
accessibili. Inoltre questo kit comprende 2 Testine LED, una per luce
bianca e una per luce UV "MagniFocus
concentrato di un dimetro di 5 cm a una distanza di 300-350 mm. Le
versioni di "UV-Standard" e le luci bianche danno uno spot di 16 mm di
diametro a una distanza di 25 cm.
La lampada UV-8-KIT ha come accessori in più la GLO GUN INJECTOR
con un raccordo ¼"SAE , una valvola rapida per 134 e una Glo-LEAK-250.
Precauzioni
I prodotti REFCO sono stati specialmente sviluppati e fabbricati per
l'utilizzo da parte di frigoristi specializzati. A causa della pressione
elevata e dei gas chimici e fisici utilizzati negli impianti di
refrigerazione, REFCO declina ogni responsabilità in caso d'incidenti,
ferite e morte. REFCO dispone espressamente che i prodotti siano
venduti esclusivi a professionisti specializzati.
 Mettere sempre gli occhiali di protezione
 Portare sempre guanti di protezione, proteggere parti della pelle
se esposta ai raggi UV
 Non guardare direttamente nella lampada
 Non puntare il raggio UV su altre persone
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
", con una luce a spot a raggio
TM
Telefon +41 41 919 72 82
Telefax +41 41 919 72 83
info@refco.ch www.refco.ch
UV-8-KIT d'iniezione GLO GUN
Applicazione:
1. Aprire l'iniettore, girando il tappo con il tubo in senso antiorario.
2. Girare la maniglia in senso antiorario per estendere il pistone. Riempire
l'iniettore alla base della filettatura interna.
3. Sostituire il tappo con il tubo flessibile sull'iniettore.
4. Avvitare la valvola antiritorno di ¼" sul raccordo (d'aspirazione) del sistema
per verificare la densità.
5. Girare la maniglia in senso orario per iniettare la quantità desiderata nel
sistema. Nella tabella sotto trova l'indicazione sulla dosatura.
6. Dopo aver mescolato il Glo-Leak con il medio, può cercare eventuali perdite
con la lampada UV. La perdita è di colore giallo fluorescente.
1. 2.
4. 5.
Tabella dosatura Glo-Leak: AC & R (HVACR)
tramite il contenuto di olio del compressore
tipo Glo Leak
pezzo ml/l rapporto %
dosatura 2.5 1:400 0.25%
Glo-Leak 1484 tipica dosatura tipica: 2.0-2.5 ml litro olio
Se il rapporto dell'olio/gas è >1:4, calcolare 0,2% della carica d'olio + 0,125% della carica del gas
Volumes treated per container
codice quantità ml pezzo ml/l rapporto %
GL1484A 250 100
1:400 0.25%
GL1484X 60 24
conversione: tonnellate BTUs KW
1 12000/h 3.517
0.83 10000/h 2.930
0.2843 3412/h 1.000
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
3.
6.
tramite riempimento refrigerante tramite capacità di raffreddamento
pezzo ml/kg rapporto % ml/t ml/KW
1.25 1:800 0.125% 1.5
dosatura tipica: 1.0-1.25ml/kg dosatura tipica: 0.45ml/KW
pezzo ml/kg rapporto % tonnellata KW
160 560
200 1:800 0.125%
40 130
Quantità refrigerata in tonnellate:
La quantità di calore necessaria
per sciogliere 1 tonnellata di ghiaccio
entro 24 ore
Telefon +41 41 919 72 82
Telefax +41 41 919 72 83
info@refco.ch www.refco.ch
0.5
