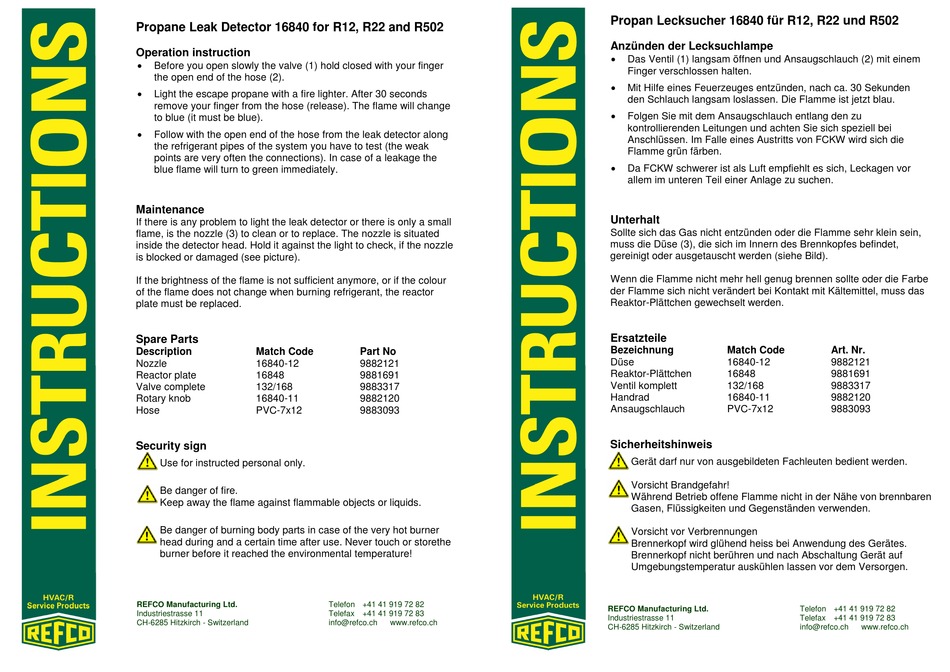

Propane Leak Detector 16840 for R12, R22 and R502
Operation instruction

Before you open slowly the valve (1) hold closed with your finger
the open end of the hose (2).

Light the escape propane with a fire lighter. After 30 seconds
remove your finger from the hose (release). The flame will change
to blue (it must be blue).

Follow with the open end of the hose from the leak detector along
the refrigerant pipes of the system you have to test (the weak
points are very often the connections). In case of a leakage the
blue flame will turn to green immediately.
Maintenance
If there is any problem to light the leak detector or there is only a small
flame, is the nozzle (3) to clean or to replace. The nozzle is situated
inside the detector head. Hold it against the light to check, if the nozzle
is blocked or damaged (see picture).
If the brightness of the flame is not sufficient anymore, or if the colour
of the flame does not change when burning refrigerant, the reactor
plate must be replaced.
Spare Parts
Description Match Code
Nozzle 16840-12
Reactor plate 16848
Valve complete 132/168
Rotary knob 16840-11
Hose PVC-7x12
Security sign
Use for instructed personal only.
Be danger of fire.
Keep away the flame against flammable objects or liquids.
Be danger of burning body parts in case of the very hot burner
head during and a certain time after use. Never touch or storethe
burner before it reached the environmental temperature!
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch - Switzerland
Part No
9882121
9881691
9883317
9882120
9883093
Telefon +41 41 919 72 82
Telefax +41 41 919 72 83
info@refco.ch www.refco.ch
Propan Lecksucher 16840 für R12, R22 und R502
Anzünden der Lecksuchlampe

Das Ventil (1) langsam öffnen und Ansaugschlauch (2) mit einem
Finger verschlossen halten.

Mit Hilfe eines Feuerzeuges entzünden, nach ca. 30 Sekunden
den Schlauch langsam loslassen. Die Flamme ist jetzt blau.

Folgen Sie mit dem Ansaugschlauch entlang den zu
kontrollierenden Leitungen und achten Sie sich speziell bei
Anschlüssen. Im Falle eines Austritts von FCKW wird sich die
Flamme grün färben.

Da FCKW schwerer ist als Luft empfiehlt es sich, Leckagen vor
allem im unteren Teil einer Anlage zu suchen.
Unterhalt
Sollte sich das Gas nicht entzünden oder die Flamme sehr klein sein,
muss die Düse (3), die sich im Innern des Brennkopfes befindet,
gereinigt oder ausgetauscht werden (siehe Bild).
Wenn die Flamme nicht mehr hell genug brennen sollte oder die Farbe
der Flamme sich nicht verändert bei Kontakt mit Kältemittel, muss das
Reaktor-Plättchen gewechselt werden.
Ersatzteile
Bezeichnung Match Code
Düse 16840-12
Reaktor-Plättchen 16848
Ventil komplett 132/168
Handrad 16840-11
Ansaugschlauch PVC-7x12
Sicherheitshinweis
Gerät darf nur von ausgebildeten Fachleuten bedient werden.
Vorsicht Brandgefahr!
Während Betrieb offene Flamme nicht in der Nähe von brennbaren
Gasen, Flüssigkeiten und Gegenständen verwenden.
Vorsicht vor Verbrennungen
Brennerkopf wird glühend heiss bei Anwendung des Gerätes.
Brennerkopf nicht berühren und nach Abschaltung Gerät auf
Umgebungstemperatur auskühlen lassen vor dem Versorgen.
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch - Switzerland
Art. Nr.
9882121
9881691
9883317
9882120
9883093
Telefon +41 41 919 72 82
Telefax +41 41 919 72 83
info@refco.ch www.refco.ch
