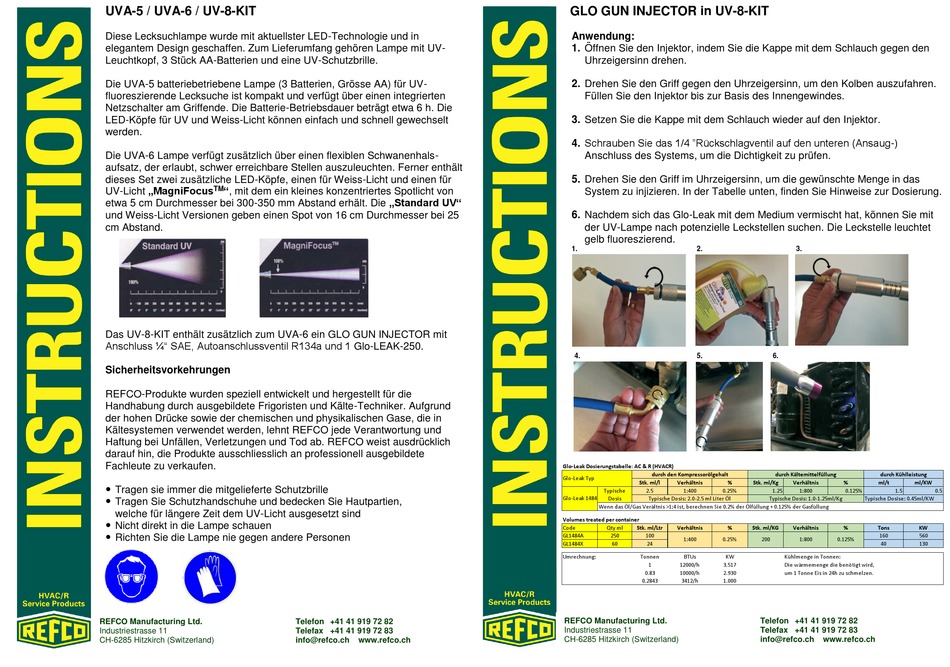

UVA-5 / UVA-6 / UV-8-KIT
Diese Lecksuchlampe wurde mit aktuellster LED-Technologie und in
elegantem Design geschaffen. Zum Lieferumfang gehören Lampe mit UV-
Leuchtkopf, 3 Stück AA-Batterien und eine UV-Schutzbrille.
Die UVA-5 batteriebetriebene Lampe (3 Batterien, Grösse AA) für UV-
fluoreszierende Lecksuche ist kompakt und verfügt über einen integrierten
Netzschalter am Griffende. Die Batterie-Betriebsdauer beträgt etwa 6 h. Die
LED-Köpfe für UV und Weiss-Licht können einfach und schnell gewechselt
werden.
Die UVA-6 Lampe verfügt zusätzlich über einen flexiblen Schwanenhals-
aufsatz, der erlaubt, schwer erreichbare Stellen auszuleuchten. Ferner enthält
dieses Set zwei zusätzliche LED-Köpfe, einen für Weiss-Licht und einen für
UV-Licht „MagniFocus
", mit dem ein kleines konzentriertes Spotlicht von
TM
etwa 5 cm Durchmesser bei 300-350 mm Abstand erhält. Die „Standard UV"
und Weiss-Licht Versionen geben einen Spot von 16 cm Durchmesser bei 25
cm Abstand.
Das UV-8-KIT enthält zusätzlich zum UVA-6 ein GLO GUN INJECTOR mit
Anschluss ¼" SAE, Autoanschlussventil R134a und 1 Glo-LEAK-250.
Sicherheitsvorkehrungen
REFCO-Produkte wurden speziell entwickelt und hergestellt für die
Handhabung durch ausgebildete Frigoristen und Kälte-Techniker. Aufgrund
der hohen Drücke sowie der chemischen und physikalischen Gase, die in
Kältesystemen verwendet werden, lehnt REFCO jede Verantwortung und
Haftung bei Unfällen, Verletzungen und Tod ab. REFCO weist ausdrücklich
darauf hin, die Produkte ausschliesslich an professionell ausgebildete
Fachleute zu verkaufen.
Tragen sie immer die mitgelieferte Schutzbrille
Tragen Sie Schutzhandschuhe und bedecken Sie Hautpartien,
welche für längere Zeit dem UV-Licht ausgesetzt sind
Nicht direkt in die Lampe schauen
Richten Sie die Lampe nie gegen andere Personen
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
Telefon +41 41 919 72 82
Telefax +41 41 919 72 83
info@refco.ch
www.refco.ch
GLO GUN INJECTOR in UV-8-KIT
Anwendung:
1. Öffnen Sie den Injektor, indem Sie die Kappe mit dem Schlauch gegen den
Uhrzeigersinn drehen.
2. Drehen Sie den Griff gegen den Uhrzeigersinn, um den Kolben auszufahren.
Füllen Sie den Injektor bis zur Basis des Innengewindes.
3. Setzen Sie die Kappe mit dem Schlauch wieder auf den Injektor.
4. Schrauben Sie das 1/4 "Rückschlagventil auf den unteren (Ansaug-)
Anschluss des Systems, um die Dichtigkeit zu prüfen.
5. Drehen Sie den Griff im Uhrzeigersinn, um die gewünschte Menge in das
System zu injizieren. In der Tabelle unten, finden Sie Hinweise zur Dosierung.
6. Nachdem sich das Glo-Leak mit dem Medium vermischt hat, können Sie mit
der UV-Lampe nach potenzielle Leckstellen suchen. Die Leckstelle leuchtet
gelb fluoreszierend.
1.
2.
4.
5.
Glo-Leak Dosierungstabelle: AC & R (HVACR)
durch den Kompressorölgehalt
Glo-Leak Typ
Stk. ml/l
Verhältnis
%
Typische
2.5
1:400
0.25%
Glo-Leak 1484
Dosis
Typische Dosis: 2.0-2.5 ml Liter Öl
Wenn das Öl/Gas Verältnis >1:4 ist, berechnen Sie 0.2% der Ölfüllung + 0.125% der Gasfüllung
Volumes treated per container
Code
Qty ml
Stk. ml/Ltr
Verhältnis
%
GL1484A
250
100
1:400
0.25%
GL1484X
60
24
Umrechnung:
Tonnen
BTUs
KW
1
12000/h
3.517
0.83
10000/h
2.930
0.2843
3412/h
1.000
REFCO Manufacturing Ltd.
Industriestrasse 11
CH-6285 Hitzkirch (Switzerland)
3.
6.
durch Kältemittelfüllung
durch Kühlleistung
Stk. ml/Kg
Verhältnis
%
ml/t
ml/KW
1.25
1:800
0.125%
1.5
Typische Dosis: 1.0-1.25ml/Kg
Typische Dosise: 0.45ml/KW
Stk. ml/KG
Verhältnis
%
Tons
KW
160
560
200
1:800
0.125%
40
130
Kühlmenge in Tonnen:
Die wärmemenge die benötigt wird,
um 1 Tonne Eis in 24h zu schmelzen.
