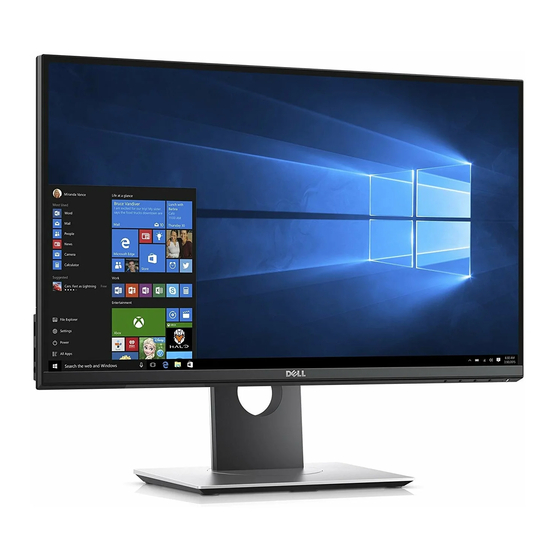

Dell S2417DG Monitor
Benutzerhandbuch
Modell: S2417DG
Behördliche Modellnummer: S2417DGb

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell S2417DG

  • Seite 1 Dell S2417DG Monitor Benutzerhandbuch Modell: S2417DG Behördliche Modellnummer: S2417DGb...
  • Seite 2 Copyright © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Gesetze zum Urheberrecht und geistiges Eigentum geschützt. Dell™ und das Dell-Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Ländern. Alle anderen hier erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen.
  • Seite 3: Inhaltsverzeichnis

    Inhalt Über Ihren Monitor ........5 Lieferumfang .
  • Seite 4 Kontakt zu Dell ........
  • Seite 5: Über Ihren Monitor

    Der Monitor wird mit den unten gezeigten Artikeln geliefert. Stellen Sie sicher, dass Sie sämtliche Komponenten erhalten haben und Kontakt zu Dell, wenn etwas fehlt. HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen oder Medien könnten in einigen Ländern nicht verfügbar sein.
  • Seite 6: Produktmerkmale

    • Kurzanleitung • Sicherheit, Umweltschutz und Bestimmungen Produktmerkmale Der Dell S2417DG Flachbildschirm hat eine Aktivmatrix, Dünnfilm-Transistor (TFT), Liquid Crystal Display (LCD) und LED-Hintergrundbeleuchtung. Die Monitorfunktionen umfassen: • 60,47 cm (23,8 Zoll) sichtbarer Bereich (diagonal gemessen). Auflösung: Bis zu 2560 x 1440 über DisplayPort und HDMI, mit Vollbildunterstützung oder niedrigeren Auflösungen.
  • Seite 7: Komponenten Und Bedienelemente

    • Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung. • Die Farbmodi bieten auch verschiedene Modi für Spiele an, darunter FPS (Egoshooter), RTS (Echtzeitstrategie) und RPG (Rollenspiele). • Software und Dokumentationsmedien mit Informationsdatei (INF), Image Color Matching Datei (ICM) und Produktdokumentation. •...
  • Seite 8: Ansicht Von Hinten

    Schlitz für Sichert den Monitor mit Schloss (nicht im Sicherheitsschloss Lieferumfang enthalten). Seriennummernetikett Nehmen Sie auf dieses Etikett Bezug, mit Strichcode wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Kabelführungsöffnung Bringt Ordnung durch Führung des Kabel durch die Öffnung. Über Ihren Monitor...
  • Seite 9: Seitenansicht

    Seitenansicht Bezeichnung Beschreibung Verwendung USB 3.0-Port Hier schließen Sie Ihre USB-Geräte an. HINWEIS: Um diesen Anschluss zu verwenden, müssen Sie das USB-Kabel (im Lieferumfang des Monitors enthalten) mit dem USB-Upstream- Anschluss des Monitors und Ihrem Computer verbinden. USB 3.0 Port mit Anschluss an Ihr USB-Gerät (unterstützt auch PowerShare Schnellladung).
  • Seite 10: Ansicht Von Unten

    Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Bezeichnung Beschreibung Verwendung Stromkabelanschluss Zum Anschluss des Stromkabels (im Lieferumfang des Monitors enthalten). Stand-Lock-Funktion Befestigen des Ständers am Monitor mit M3 x 6 mm Schrauben (nicht im Lieferumfang enthalten). Line- Zum Anschluss Ihrer Lautsprecher. Ausgangsanschluss HINWEIS: Dieser Anschluss unterstützt keine Kopfhörer.
  • Seite 11: Technische Daten Des Monitors

    Technische Daten des Monitors Flachbildschirm – technische Daten Modell S2417DG Bildschirmtyp Aktiv-Matrix-TFT-LCD Panel-Technologie Längen-/Seitenverhältnis 16:9 Sichtbares Bild Diagonal 604,7 mm (23,8 Zoll) Horizontal, Aktiver Bereich 526,85 mm (20,74 Zoll) Vertikal, Aktiver Bereich 296,35 mm (11,67 Zoll) Bereich 156131,99 mm (242,04 Zoll...
  • Seite 12: Angaben Zur Auflösung

    0 bis 130 mm Kippen -5° bis 21° Schwenken -45° bis 45° Drehung -90° bis 90° Dell Display Manager Nein Kompatibilität Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich) * Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (82%) und CIE1931 (72%).
  • Seite 13: Elektrische Daten

    Bitte besuchen Sie http://www.geforce.com, um zu erfahren, ob Ihre NVIDIA Grafikkarte die G-SYNC Funktion unterstützt. Elektrische Daten Modell S2417DG Videoeingangssignale • HDMI 1.4, 600 mV für jede Differentialleitung, 100 Ohm Eingangsimpedanz pro Differentialpaar • DisplayPort 1.2, 600 mV für jede Differentialleitung,...
  • Seite 14: Physische Eigenschaften

    Einschaltstrom • 120 V: 30 A (max.) bei 0°C (Kaltstart) • 220 V: 60 A (max.) bei 0°C (Kaltstart) Physische Eigenschaften Modell S2417DG Signalkabeltyp • Digital: HDMI, 19-polig (Kabel nicht enthalten) • Digital: DisplayPort, 20-polig • Universal Serial Bus: USB, 9-polig Abmessungen (mit Ständer)
  • Seite 15: Umgebungsbedingungen

    Umgebungsbedingungen Modell S2417DG Kompatible Standards • RoHS-konform • Bildschirm aus arsenfreiem Glas und frei von Quecksilber Temperatur Im Betrieb 0 bis 40 (32 °F bis 104 °F) Ausgeschaltet • Lagerung: -20 °C bis 60 °C (-4 °F bis 140 °F) •...
  • Seite 16: Pinbelegung

    Pinbelegung DisplayPort-Anschluss Seite mit 20 Stiften des Number angeschlossenen Signalkabels ML0(p) Masse ML0(n) ML1(p) Masse ML1(n) ML2(p) Masse ML2(n) ML3(p) Masse ML3(n) Masse Masse AUX(p) Masse AUX(n) Masse Re-PWR +3,3 V DP_PWR Über Ihren Monitor...
  • Seite 17: Plug & Play-Unterstützung

    HDMI-Anschluss Seite mit 19 Stiften des Number angeschlossenen Signalkabels TMDS DATA 2+ TMDS DATA 2, Abschirmung TMDS DATA 2- TMDS DATA 1+ TMDS DATA 1, Abschirmung TMDS DATA 1- TMDS DATA 0+ TMDS DATA 0, Abschirmung TMDS DATA 0- TMDS CLOCK+ TMDS CLOCK, Abschirmung TMDS CLOCK- Reserviert (am Gerät nicht...
  • Seite 18: Universal Serial Bus (Usb) Schnittstelle

    Universal Serial Bus (USB) Schnittstelle Dieser Abschnitt informiert Sie über die USB-Ports am Monitor. HINWEIS: Dieser Monitor ist Super-Speed USB 3.0-kompatibel. Übertragungsge- Datenübertra- Leistungsaufnahme* schwindigkeit gungsrate Super-Speed 5 Gbps 4,5 W (max., je Anschluss) High-Speed 480 Mbps 4,5 W (max., je Anschluss) Full Speed 12 Mbps 4,5 W (max., je Anschluss)
  • Seite 19: Usb-Downstream-Anschluss

    USB-Downstream-Anschluss Pin Number 9-poliger Verbinder Masse SSRX- SSRX+ Masse SSTX- SSTX+ USB-Ports • 1 Upstream - Unten • 2 Downstream - Unten • 2 Downstream - Seite • Ladeanschluss- der Anschluss mit dem Symbol; unterstützt Schnellladung, wenn das Gerät BC1.2-kompatibel ist. HINWEIS: Zur vollen Ausschöpfung der USB 3.0-Funktionalität benötigen Sie einen USB 3.0-fähigen Computer.
  • Seite 20: Lcd-Monitorqualität Und Hinweise Zu Pixeln

    Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell-Internetseiten: http://www.dell.com/support/monitors. Hinweise zur Wartung...
  • Seite 21: Monitor Einrichten

    Monitor einrichten Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen. So bringen Sie den Ständer an: Entfernen Sie die Abdeckung und legen Sie den Monitor darauf.
  • Seite 22 Halten Sie den Ständersockel mit dem Dreieckssymbol nach oben zeigend. Richten Sie die hervorstehenden Teile am Sockel an den entsprechenden Aussparungen am Ständer aus. Setzen Sie die Teile des Sockels vollständig in die Aussparungen am Ständer ein. Heben Sie den Schraubring an und drehen Sie die Schraube im Uhrzeigersinn. Setzen Sie den Schraubring nach dem Festziehen der Schraube flach in die Aussparung ein.
  • Seite 23: Monitor Anschließen

    Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. HINWEIS: Führen Sie die Kabel durch die Kabelführungsöffnung, bevor Sie es anschließen. HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an. So schließen Sie Ihren Monitor an einen Computer an: Schalten Sie den Computer aus, trennen Sie das Netzkabel.
  • Seite 24: Usb 3.0-Kabel Anschließen

    USB 3.0-Kabel anschließen Nachdem Sie DP/HDMI-Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB 3.0-Kabels an den Computer aus: Schließen Sie das USB 3.0-Upstream-Kabel (mitgeliefert) an den Upstream-Port des Monitors und an einen passenden USB 3.0-Port Ihres Computers an. (siehe Ansicht von unten für Einzelheiten.)
  • Seite 25: Kabel Verlegen

    Kabel verlegen Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Monitorständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen.
  • Seite 26: Wandbefestigung (Optional)

    Wandbefestigung (optional) (Schraubenabmessung: M4 x 10 mm). Siehe die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch aufstellen. Der Ständer entfernen. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Kreuzschlitzschraubenzieher entfernen.
  • Seite 27: Monitor Bedienen

    Monitor bedienen Monitor einschalten Drücken Sie auf die Taste, um den Monitor einzuschalten. Bedienfeldtasten verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. Die folgende Tabelle beschreibt die Tasten an der Vorderseite: Bedienfeldtaste Beschreibung...
  • Seite 28 Auf die MENÜ-Taste drücken, um die Anzeige auf dem Bildschirm (OSD) zu starten und um das OSD-Menü auszuwählen. Siehe Zugriff aufs Menüsystem. Menü Um zum Hauptmenü zurückzugelangen oder um das OSD- Hauptmenü zu verlassen auf diese Taste drücken. Verlassen Den Monitor mit der Ein/Aus-Taste ein- bzw. ausschalten. Die weiße LED-Anzeigediode zeigt an, dass der Monitor Ein/Aus eingeschaltet und voll funktionsfähig ist.
  • Seite 29: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)

    Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü...
  • Seite 30 Symbol Menü und Beschreibung Untermenüs Helligkeit/ Mit diesem Menü die Einstellung das Helligkeit/Kontrast aktivieren. Kontrast Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt. Drücken Sie die Taste, um die Helligkeit zu erhöhen und drücken Sie auf die Taste, um die Helligkeit zu verringern (min.
  • Seite 31 Eingabe-Quelle Im Eingabe-Quelle-Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind. HDMI Den HDMI-Eingang wählen Sie, wenn Sie einen HDMI-Anschluss nutzen. Drücken Sie auf zur Auswahl der HDMI Eingangsquelle. Den DP-Eingang wählen Sie, wenn Sie den DisplayPort (DP)- Anschluss nutzen.
  • Seite 32 Voreingestellte Wenn Sie Voreingestellte Modi auswählen, können Sie Standard, FPS Spiel, RTS Spiel, RPG Spiel, Warm, Kühl oder Benutzerfarbe aus Modi der Liste auswählen. • Standard: Zum Aufladen der Standard-Farbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. • FPS Spiel: Lädt Farbeinstellungen, die ideal für Egoshooter sind. •...
  • Seite 33 ULMB ULMB (Ultra Low Motion Blur) hilft bei der Verringerung eines Unschärfeeffekts, wenn Sie Filme mit sich schnell bewegenden Bildern ansehen. Wenn die Grafikkarte G-SYNC unterstützt, stellen Sie sicher, dass die Enable G-SYNC (G-SYNC aktivieren) Funktion im NVIDIA Control Panel (NVIDIA Steuerungsfeld) nicht ausgewählt ist, ULMB wird automatisch aktiviert.
  • Seite 34 Audio Lautstärke Ermöglicht Ihnen den Lautstärkepegel des Kopfhörerausgangs einzustellen. Verwenden Sie oder zur Anpassung des Lautstärkepegels von 0 bis 100. Audio zurücks. Wählen Sie diese Option, um die Standard Audioeinstellungen zurückzusetzen. Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen.
  • Seite 35 Timer Legt fest, wie lange das OSD-Menü nach dem letzten Tastendruck angezeigt wird. Verwenden Sie oder zur Anpassung des Reglers in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden. Menü zurücks. Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte. Individuali- Benutzer können eine Funktion aus Voreingestellte Modi, Helligkeit/Kontrast, Eingabe-Quelle oder Lautstärke wählen und als...
  • Seite 36: Osd-Warnmeldung

    Grafiktreiber aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen tragbaren Dell-Computer besitzen: • Besuchen Sie http://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: •...
  • Seite 37: Kippen, Schwenken Und Höhenverstellung

    Kippen, Schwenken und Höhenverstellung HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Halten Sie sich beim Kauf eines Alleskönner-Standfußes bitte an die Aufstellungsanweisungen des Handbuchs Ihres Alleskönner-Standfußes. Kippen, Schwenken Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtwinkel einzustellen.
  • Seite 38: Monitor Drehen

    Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt. Im Uhrzeigersinn drehen Monitor bedienen...
  • Seite 39: Anzeigerotation-Einstellungen Ihres Systems Anpassen

    Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation- Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.
  • Seite 40 Grafik Eigenschaften, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein. HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. Monitor bedienen...
  • Seite 41: Problemlösung

    Problemlösung ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: Schalten Sie sowohl Computer als auch Monitor aus.
  • Seite 42: Selbstdiagnose

    Selbstdiagnose Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann. HINWEIS: Die Selbstdiagnose kann nur ausgeführt werden, wenn kein Videokabel angeschlossen ist und sich der Monitor im Selbsttestmodus befindet. So starten Sie die Selbstdiagnose: Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).
  • Seite 43: Allgemeine Probleme

    LCD-Bildschirm Bildpunkte weist Punkte auf • Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: http://www.dell.com/support/ monitors. Problemlösung...
  • Seite 44 Punkte auf natürlichen Defekten, die bei der LCD-Technologie auftreten können. • Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen finden Sie auf den Dell- Internetseiten: http://www.dell.com/support/ monitors. Helligkeitsprobleme Bild zu dunkel • Setzen Sie den Monitor auf die Werkseinstellungen oder zu hell zurück.
  • Seite 45: Produktspezifische Probleme

    Falsche Farben Unzureichende • Ändern Sie die Einstellungen der Voreingestellte Modi Farbdarstellung im Farb-Menü-OSD je nach Anwendung. • R/G/B Wert unter Benutzerfarbe in OSD-Menü Farbe anpassen. • Starten Sie die Selbstdiagnose. Nachbildeffekt Ein schwaches • Lassen Sie den Monitor grundsätzlich über die (Eingebranntes Nachbild eines Energieverwaltungsfunktion ausschalten, wenn er nicht...
  • Seite 46: Universal Serial Bus (Usb) Spezifische Probleme

    Universal Serial Bus (USB) spezifische Probleme Spezifische Beschreibung Mögliche Lösungen Symptome USB- USB- • Vergewissern Sie sich, dass der Monitor eingeschaltet ist. Schnittstelle Peripheriegeräte • Trennen Sie das Upstream-Kabel zum Computer ab, funktioniert funktionieren schließen Sie es anschließend wieder an. nicht nicht •...
  • Seite 47: Anhang

    Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service- Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.
