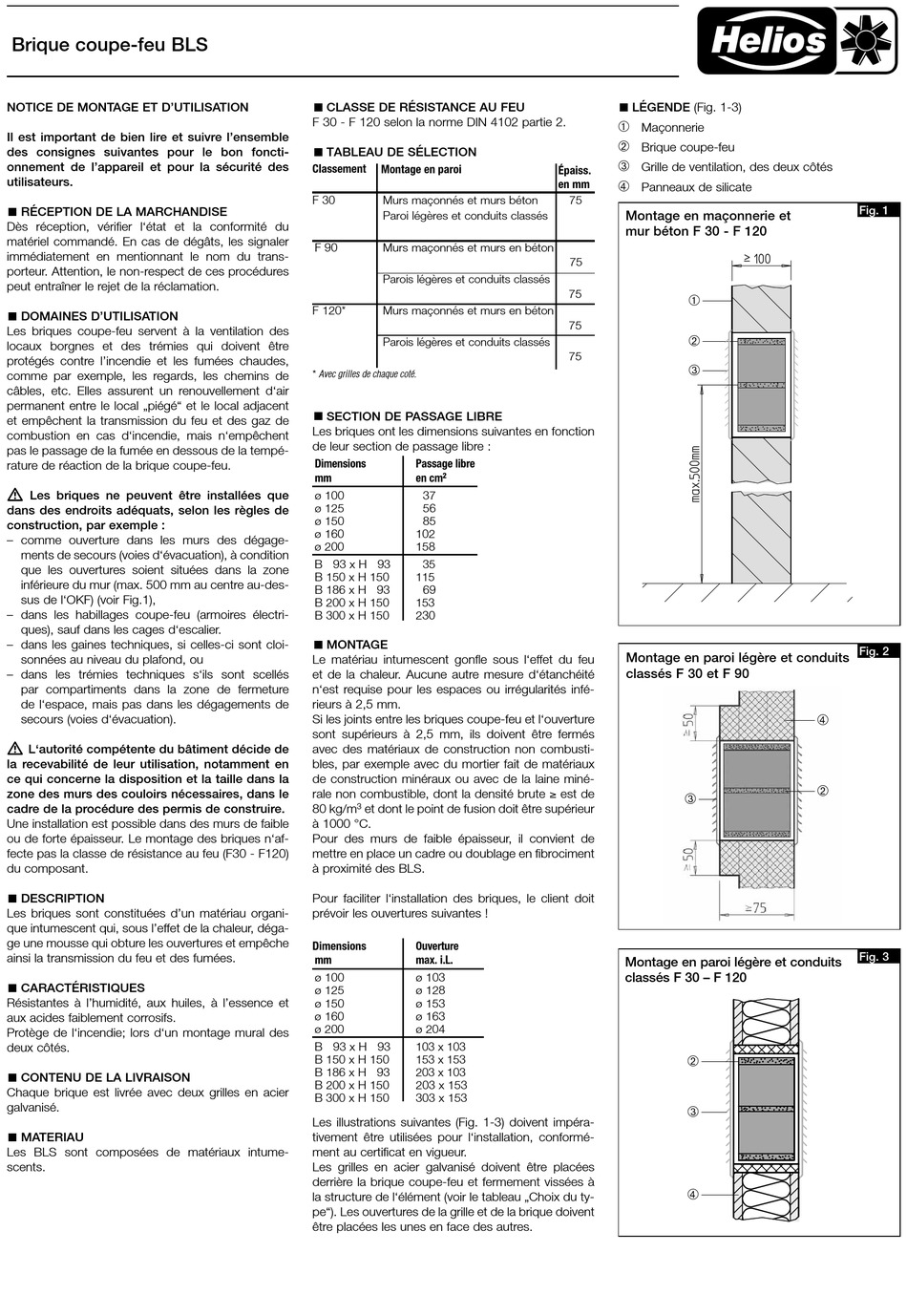

Brique coupe-feu BLS
NOTICE DE MONTAGE ET D'UTILISATION
Il est important de bien lire et suivre l'ensemble
des consignes suivantes pour le bon foncti-
onnement de l'appareil et pour la sécurité des
utilisateurs.
RÉCEPTION DE LA MARCHANDISE
Dès réception, vérifier l'état et la conformité du
matériel commandé. En cas de dégâts, les signaler
immédiatement en mentionnant le nom du trans­
porteur. Attention, le non­respect de ces procédures
peut entraîner le rejet de la réclamation.
DOMAINES D'UTILISATION
Les briques coupe­feu servent à la ventilation des
locaux borgnes et des trémies qui doivent être
protégés contre l'incendie et les fumées chaudes,
comme par exemple, les regards, les chemins de
câbles, etc. Elles assurent un renouvellement d'air
permanent entre le local „piégé" et le local adjacent
et empêchent la transmission du feu et des gaz de
combustion en cas d'incendie, mais n'empêchent
pas le passage de la fumée en dessous de la tempé­
rature de réaction de la brique coupe­feu.
m
Les briques ne peuvent être installées que
dans des endroits adéquats, selon les règles de
construction, par exemple :
– comme ouverture dans les murs des dégage­
ments de secours (voies d'évacuation), à condition
que les ouvertures soient situées dans la zone
inférieure du mur (max. 500 mm au centre au­des­
sus de l'OKF) (voir Fig.1),
– dans les habillages coupe­feu (armoires électri­
ques), sauf dans les cages d'escalier.
– dans les gaines techniques, si celles­ci sont cloi­
sonnées au niveau du plafond, ou
– dans les trémies techniques s'ils sont scellés
par compartiments dans la zone de fermeture
de l'espace, mais pas dans les dégagements de
secours (voies d'évacuation).
m
L'autorité compétente du bâtiment décide de
la recevabilité de leur utilisation, notamment en
ce qui concerne la disposition et la taille dans la
zone des murs des couloirs nécessaires, dans le
cadre de la procédure des permis de construire.
Une installation est possible dans des murs de faible
ou de forte épaisseur. Le montage des briques n'af­
fecte pas la classe de résistance au feu (F30 ­ F120)
du composant.
DESCRIPTION
Les briques sont constituées d'un matériau organi­
que intumescent qui, sous l'effet de la chaleur, déga­
ge une mousse qui obture les ouvertures et empêche
ainsi la transmission du feu et des fumées.
CARACTÉRISTIQUES
Résistantes à l'humidité, aux huiles, à l'essence et
aux acides faiblement corrosifs.
Protège de l'incendie; lors d'un montage mural des
deux côtés.
CONTENU DE LA LIVRAISON
Chaque brique est livrée avec deux grilles en acier
galvanisé.
MATERIAU
Les BLS sont composées de matériaux intume­
scents.
CLASSE DE RÉSISTANCE AU FEU
F 30 ­ F 120 selon la norme DIN 4102 partie 2.
TABLEAU DE SÉLECTION
Classement
Montage en paroi
F 30 Murs maçonnés et murs béton
Paroi légères et conduits classés
F 90 Murs maçonnés et murs en béton
Parois légères et conduits classés
F 120* Murs maçonnés et murs en béton
Parois légères et conduits classés
* Avec grilles de chaque coté.
SECTION DE PASSAGE LIBRE
Les briques ont les dimensions suivantes en fonction
de leur section de passage libre :
Dimensions Passage libre
mm en cm 2
ø 100 37
ø 125 56
ø 150 85
ø 160 102
ø 200 158
B 93 x H 93 35
B 150 x H 150 115
B 186 x H 93 69
B 200 x H 150 153
B 300 x H 150 230

MONTAGE

Le matériau intumescent gonfle sous l'effet du feu
et de la chaleur. Aucune autre mesure d'étanchéité
n'est requise pour les espaces ou irrégularités infé­
rieurs à 2,5 mm.
Si les joints entre les briques coupe­feu et l'ouverture
sont supérieurs à 2,5 mm, ils doivent être fermés
avec des matériaux de construction non combusti­
bles, par exemple avec du mortier fait de matériaux
de construction minéraux ou avec de la laine miné­
rale non combustible, dont la densité brute ≥ est de
80 kg/m 3 et dont le point de fusion doit être supérieur
à 1000 °C.
Pour des murs de faible épaisseur, il convient de
mettre en place un cadre ou doublage en fibrociment
à proximité des BLS.
Pour faciliter l'installation des briques, le client doit
prévoir les ouvertures suivantes !
Dimensions Ouverture
mm max. i.L.
ø 100 ø 103
ø 125 ø 128
ø 150 ø 153
ø 160 ø 163
ø 200 ø 204
B 93 x H 93 103 x 103
B 150 x H 150 153 x 153
B 186 x H 93 203 x 103
B 200 x H 150 203 x 153
B 300 x H 150 303 x 153
Les illustrations suivantes (Fig. 1­3) doivent impéra­
tivement être utilisées pour l'installation, conformé­
ment au certificat en vigueur.
Les grilles en acier galvanisé doivent être placées
derrière la brique coupe­feu et fermement vissées à
la structure de l'élément (voir le tableau „Choix du ty­
pe"). Les ouvertures de la grille et de la brique doivent
être placées les unes en face des autres.
LÉGENDE (Fig. 1­3)
â
Maçonnerie
ê
Brique coupe­feu
ô Grille de ventilation, des deux côtés
Épaiss.
en mm
û Panneaux de silicate
75
Montage en maçonnerie et
mur béton F 30 - F 120
75
75
â
75
ê
75
ô
Montage en paroi légère et conduits
classés F 30 et F 90
ô
Montage en paroi légère et conduits
classés F 30 – F 120
ê
ô
û
Fig. 1
Fig. 2
û
ê
Fig. 3
