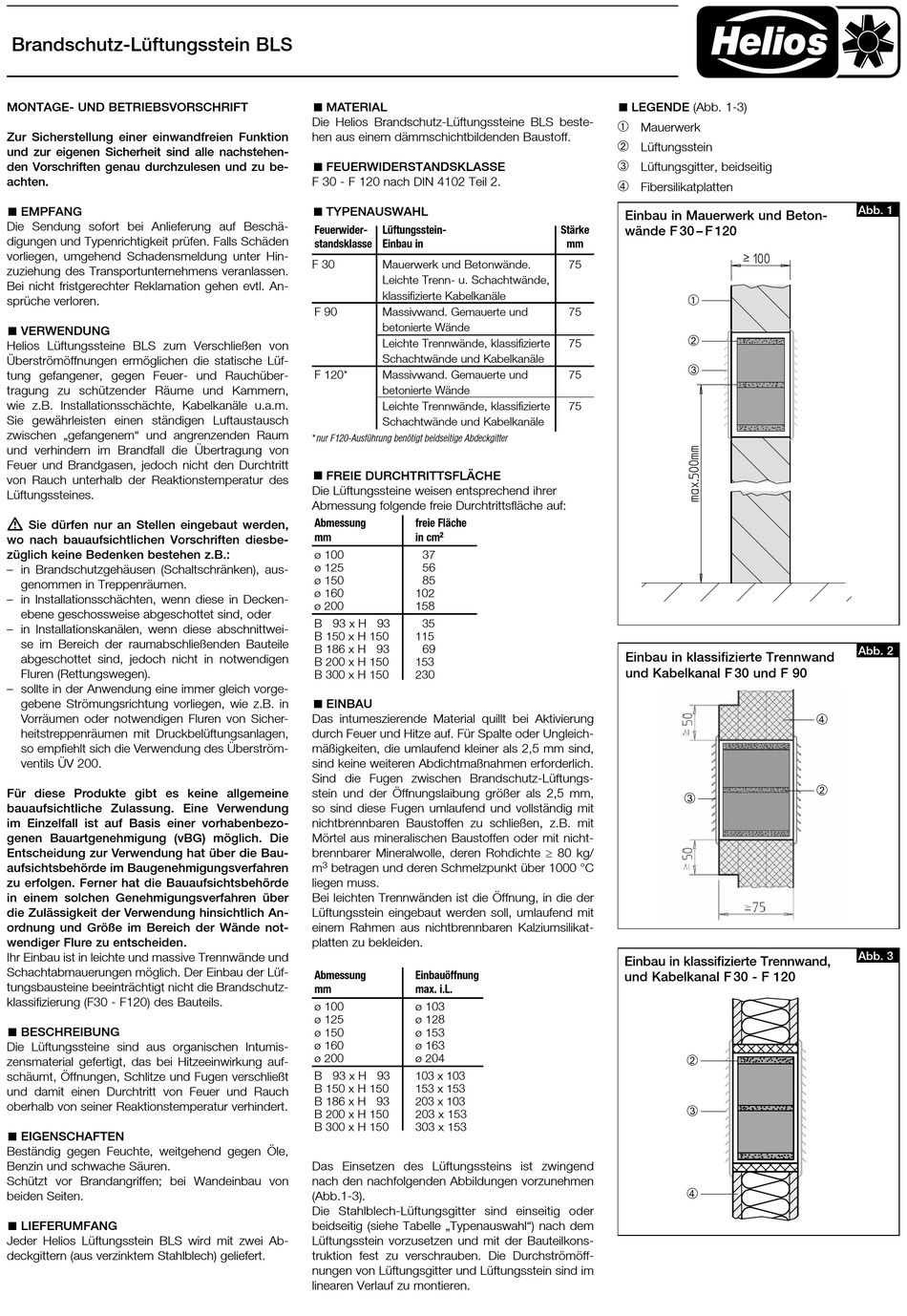

Brandschutz-Lüftungsstein BLS
MONTAGE- UND BETRIEBSVORSCHRIFT
Zur Sicherstellung einer einwandfreien Funktion
und zur eigenen Sicherheit sind alle nachstehen-
den Vorschriften genau durchzulesen und zu be-
achten.
EMPFANG
Die Sendung sofort bei Anlieferung auf Be schä­
digungen und Typenrichtigkeit prüfen. Falls Schäden
vorliegen, umgehend Schadensmeldung unter Hin­
zu ziehung des Transportunternehmens veranlassen.
Bei nicht fristgerechter Reklamation gehen evtl. An­
sprüche verloren.
VERWENDUNG

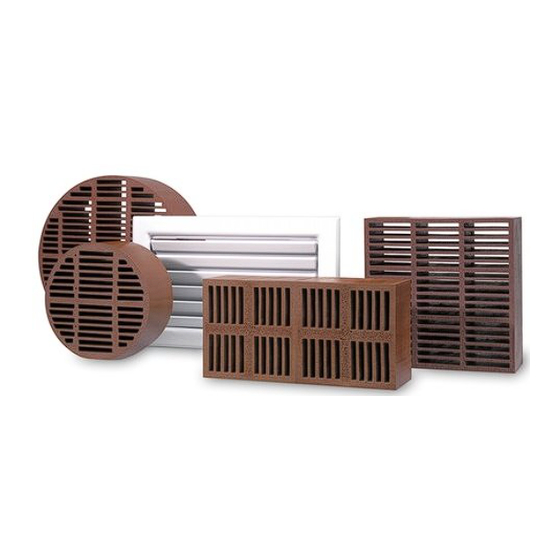

Helios Lüftungssteine BLS zum Verschließen von
Überströmöffnungen ermöglichen die statische Lüf­
tung gefangener, gegen Feuer­ und Rauchüber­
tragung zu schützender Räume und Kammern,
wie z.B. Installationsschächte, Kabelkanäle u.a.m.
Sie gewährleisten einen ständigen Luftaustausch
zwischen „gefangenem" und angrenzenden Raum
und verhindern im Brandfall die Übertragung von
Feuer und Brandgasen, jedoch nicht den Durchtritt
von Rauch unterhalb der Reaktionstemperatur des
Lüftungssteines.
m
Sie dürfen nur an Stellen eingebaut werden,
wo nach bauaufsichtlichen Vorschriften diesbe-
züglich keine Bedenken bestehen z.B.:
– in Brandschutzgehäusen (Schaltschränken), aus­
genommen in Treppenräumen.
– in Installationsschächten, wenn diese in Decken­
ebene geschossweise abgeschottet sind, oder
– in Installationskanälen, wenn diese abschnittwei­
se im Bereich der raumabschließenden Bauteile
abgeschottet sind, jedoch nicht in notwendigen
Fluren (Rettungswegen).
– sollte in der Anwendung eine immer gleich vorge­
gebene Strömungsrichtung vorliegen, wie z.B. in
Vorräumen oder notwendigen Fluren von Sicher­
heitstreppenräumen mit Druckbelüftungsanlagen,
so empfiehlt sich die Verwendung des Überström­
ventils ÜV 200.
Für diese Produkte gibt es keine allgemeine
bauaufsichtliche Zulassung. Eine Verwendung
im Einzelfall ist auf Basis einer vorhabenbezo-
genen Bauartgenehmigung (vBG) möglich. Die
Entscheidung zur Verwendung hat über die Bau-
aufsichtsbehörde im Baugenehmigungsverfahren
zu erfolgen. Ferner hat die Bauaufsichtsbehörde
in einem solchen Genehmigungsverfahren über
die Zulässigkeit der Verwendung hinsichtlich An-
ordnung und Größe im Bereich der Wände not-
wendiger Flure zu entscheiden.
Ihr Einbau ist in leichte und massive Trennwände und
Schachtabmauerungen möglich. Der Einbau der Lüf­
tungsbausteine beeinträchtigt nicht die Brandschutz­
klassifizierung (F30 ­ F120) des Bauteils.
BESCHREIBUNG
Die Lüftungssteine sind aus organischen Intumis­
zensmaterial gefertigt, das bei Hitzeeinwirkung auf­
schäumt, Öffnungen, Schlitze und Fugen verschließt
und damit einen Durchtritt von Feuer und Rauch
oberhalb von seiner Reaktionstemperatur verhindert.
EIGENSCHAFTEN
Beständig gegen Feuchte, weitgehend gegen Öle,
Benzin und schwache Säuren.
Schützt vor Brandangriffen; bei Wandeinbau von
beiden Seiten.
LIEFERUMFANG
Jeder Helios Lüftungsstein BLS wird mit zwei Ab­
deckgittern (aus verzinktem Stahlblech) geliefert.
MATERIAL
Die Helios Brandschutz­Lüftungssteine BLS beste­
hen aus einem dämmschichtbildenden Baustoff.
FEUERWIDERSTANDSKLASSE
F 30 ­ F 120 nach DIN 4102 Teil 2.
TYPENAUSWAHL
Feuerwider- Lüftungsstein-
standsklasse Einbau in
F 30 Mauerwerk und Betonwände.
Leichte Trenn­ u. Schachtwände,
klassifizierte Kabelkanäle
F 90 Massivwand. Gemauerte und
betonierte Wände
Leichte Trennwände, klassifizierte
Schachtwände und Kabelkanäle
F 120* Massivwand. Gemauerte und
betonierte Wände
Leichte Trennwände, klassifizierte
Schachtwände und Kabelkanäle
*nur F120-Ausführung benötigt beidseitige Abdeckgitter
FREIE DURCHTRITTSFLÄCHE
Die Lüftungssteine weisen entsprechend ihrer
Abmessung folgende freie Durchtrittsfläche auf:
Abmessung freie Fläche
mm in cm 2
ø 100 37
ø 125 56
ø 150 85
ø 160 102
ø 200 158
B 93 x H 93 35
B 150 x H 150 115
B 186 x H 93 69
B 200 x H 150 153
B 300 x H 150 230
EINBAU
Das intumeszierende Material quillt bei Aktivierung
durch Feuer und Hitze auf. Für Spalte oder Ungleich­
mäßigkeiten, die umlaufend kleiner als 2,5 mm sind,
sind keine weiteren Abdichtmaßnahmen erforderlich.
Sind die Fugen zwischen Brandschutz­Lüftungs­
stein und der Öffnungslaibung größer als 2,5 mm,
so sind diese Fugen umlaufend und vollständig mit
nichtbrennbaren Baustoffen zu schließen, z.B. mit
Mörtel aus mineralischen Baustoffen oder mit nicht­
brennbarer Mineralwolle, deren Rohdichte ≥ 80 kg/
3
m betragen und deren Schmelzpunkt über 1000 °C
liegen muss.
Bei leichten Trennwänden ist die Öffnung, in die der
Lüftungsstein eingebaut werden soll, umlaufend mit
einem Rahmen aus nichtbrennbaren Kalziumsilikat­
platten zu bekleiden.
Abmessung Einbauöffnung
mm max. i.L.
ø 100 ø 103
ø 125 ø 128
ø 150 ø 153
ø 160 ø 163
ø 200 ø 204
B 93 x H 93 103 x 103
B 150 x H 150 153 x 153
B 186 x H 93 203 x 103
B 200 x H 150 203 x 153
B 300 x H 150 303 x 153
Das Einsetzen des Lüftungssteins ist zwingend
nach den nachfolgenden Abbildungen vorzunehmen
(Abb.1­3).
Die Stahlblech­Lüftungsgitter sind einseitig oder
beidseitig (siehe Tabelle „Typenauswahl") nach dem
Lüftungsstein vorzusetzen und mit der Bauteilkons­
truktion fest zu verschrauben. Die Durchströmöff­
nungen von Lüftungsgitter und Lüftungsstein sind im
linearen Verlauf zu montieren.
LEGENDE (Abb. 1­3)
â
Mauerwerk
ê
Lüftungsstein
ô Lüftungsgitter, beidseitig
û Fibersilikatplatten
Einbau in Mauerwerk und Beton-
Stärke wände F 30 – F 120
mm
75
â
75
ê
75
ô
75
75
Einbau in klassifizierte Trennwand
und Kabelkanal F 30 und F 90
ô
Einbau in klassifizierte Trennwand,
und Kabelkanal F 30 - F 120
ê
ô
û
Abb. 1
Abb. 2
û
ê
Abb. 3
