Inhaltszusammenfassung für Hacker LiXX-Pack

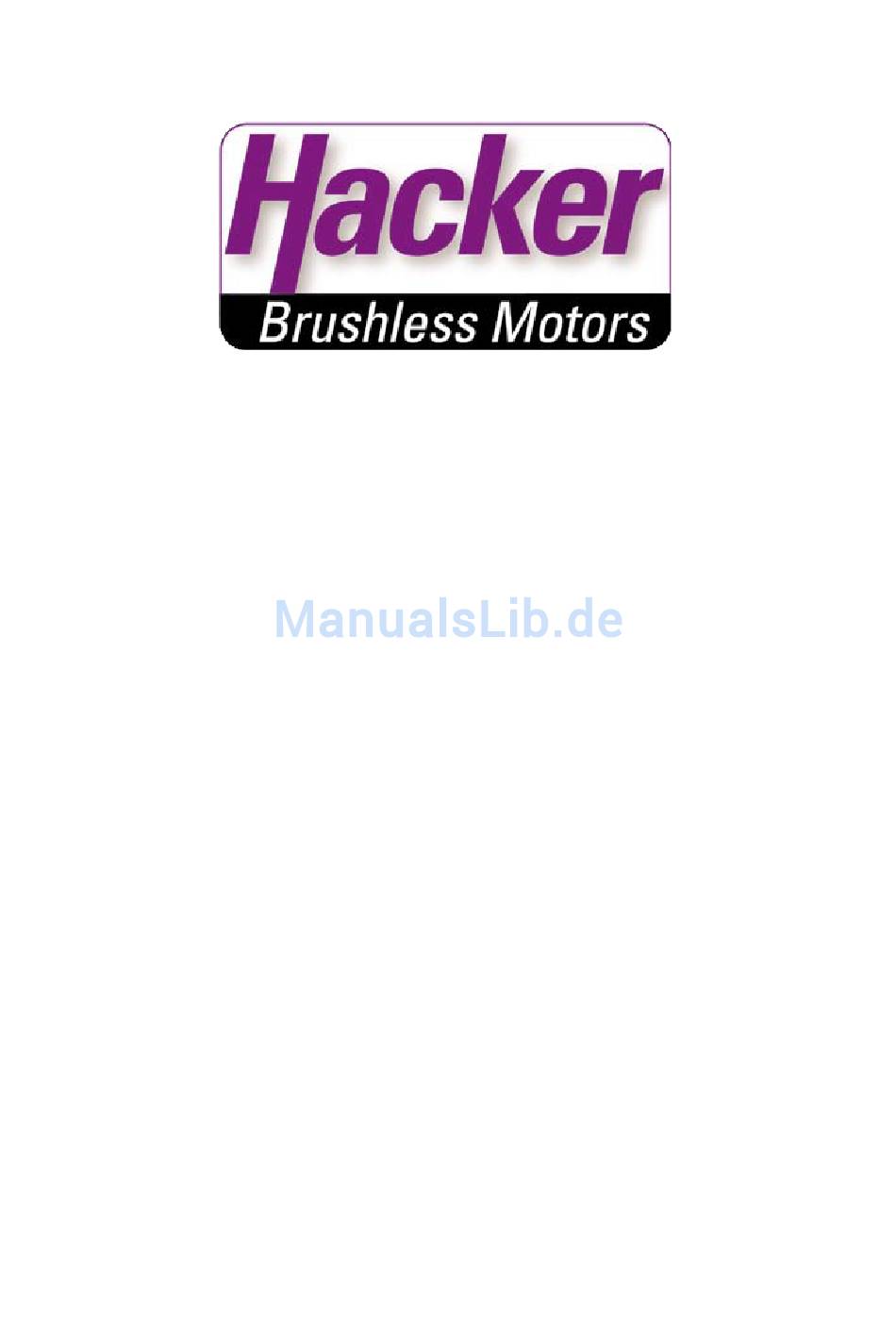

- Seite 1 Bedienungsanleitung LiXX und LiFe-Packs mit Warnhinweisen...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung LiXX-Packs Wir freuen uns, dass Sie sich für einen LiXX-Akku aus unserem Sortiment entschieden haben. Dieses Produkt ist auf dem neusten technischen Stand. Sie haben einen sehr leistungsfähigen Akkupack für den Betrieb im Modellbau erworben, bei dem besonderer Wert auf Leistungsfähigkeit und Zuverlässigkeit gelegt wurde. -
Seite 3: Sicherheits- Und Betriebshinweise
Sollte der Akku nass geworden sein, setzen Sie ihn erst nach einer längeren Trocknungsphase und ei- ner genauen Überprüfung wieder ein. Auch nach dem Absturz eines Flugmodells muss der Akku sehr genau kontrolliert werden. Bei einer Beschädigung darf ein LiXX-Pack nicht weiter benutzt werden. Der Akku muss zur Instandsetzung zu unserem Service eingesandt werden. - Seite 4 Bedienungsanleitung LiXX-Packs Setzen Sie den Akku nur bei Umgebungstemperaturen im Bereich zwischen +18°C und + 40°C ein. Kältere Akkus können bei Hochstromentladung schaden nehmen. Akkus dürfen im betrieb nicht heißer als ca. 50°C werden. Darüber kann der Akku beschädigt werden. Sorgen Sie daher stets für eine gute Kühlung des kompletten Antriebsstrangs.
-
Seite 5: Haftungsausschluss
Betriebshinweise, sowie der Einsatz des Akkus und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw. Fehlfunktionen ergeben kann, oder in irgendeiner Weise damit zusammenhängt wird abgelehnt. -
Seite 6: Anschlusskabel
Bedienungsanleitung LiXX-Packs Anschlusskabel Plus-Leitung (ROT) Akku Minus-Leitung (SCHWARZ) Balancer-Anschluß Inbetriebnahme der LiXX-Packs Vor der ersten Ladung: • Überprüfen Sie den Pack genau. Achten Sie auf eventuell beschädigte Anschlußkabel, Stecker, verletzer Schrumpfschlauch oder andere Unregelmäßigkeiten • Zum anlöten der Anschlußstecker überprüfen Sie bitte die Geasmtspannung des Packs, sowie jede Einzelzelle mit einem Spannungsmeßgerät (Multimeter). -
Seite 7: Sicherheitshinweise
• Packs nach dem Flug vom Regler/Steller abstecken. Jeder Regler zieht einen sehr geringen Strom während dieser angesteckt bleibt. Dieser Strom kann ausreichen um den LiXX-Pack tiefzuentladen und damit zu zerstören. • Niemals leere Akkus lagern, am besten Akkus auf ca. 3,7V(LiPo) und 3,3V(LiFe) pro Zelle laden und bei ca. -
Seite 8: Ladeprozess
Bedienungsanleitung LiXX-Packs Ladeprozess Bei den Ladegeräten mit manueller Wahlmöglichkeit von Zellenzahl und Ladestrom ist unbedingt darauf zu achten, dass alles korrekt eingestellt ist. Falsch eingestellte Parameter können den Akku- pack stark überlasten, große Wärementwicklung und sogar Feuer sind möglich! Die maximal Zulässige Ladespannung bei LiPo ist 4,22V/Zelle, wobei 4,2V hier Standart ist. 3,7V bei LiFe-Zellen Für beste Ladeergebnisse werden hauptsächlich sogenannte CC/CV-Lader verwendet. -
Seite 9: Lixx-Balancer
Bedienungsanleitung LiXX-Packs LiXX-Balancer Dieses Zusatzgerät zum Laden der LiXX-Akkus muß bei jedem Ladevorgang an den Akku angeschlos- sen werden. LiXX-Balancer sind bei uns als Zubehör erhältlich. Der LiXX-Balancer misst die Spannung an der Einzelzelle. Steigt die Zellenspannung bei der Ladung zu hoch, entläd eine gesteuerte Strom- senke die Zelle auf das erlaubte Maß... -
Seite 10: Schaltbild Der Balancerstecker
Bedienungsanleitung LiXX-Packs Schaltbild der Balancerstecker Pinconnection on TopFuel and ThunderPower Balancer-Lead Steckerbelegung des Balancer-Anschluß am TopFuel und ThunderPower Pack 2S-Packs 2S-Pack V (nom.) Cell final neg - Cell#1 neg - black wire Cell#1 pos + / Cell#2 neg - schwarzes Kabel final pos + Cell#2 pos + unused... - Seite 11 Bedienungsanleitung LiXX-Packs black wire 7S-Packs schwarzes Kabel 5S-Pack V (nom.) Cell final neg - Cell#1 neg - Cell#1 pos + / Cell#2 neg - Cell#2 pos + / Cell#3 neg - 11,1 Cell#3 pos + / Cell#4 neg - 14,8 Cell#4 pos + / Cell#5 neg - 18,5 Cell#5 pos + / Cell#6 neg -...
-
Seite 12: Informationen Zur Batterieverordungn
Bedienungsanleitung LiXX-Packs Informationen zum Batteriegesetz Die Hacker Motor GmbH ist im Zusammenhang mit dem Vertrieb von Batterien und Akkus oder mit der Lieferung von Produkten, die Batterien oder Akkus enthalten, als Händler gemäß der Batte- rieverordnung verpflichtet, Sie als unsere Kunden über folgendes zu informieren: Sie sind gesetzlich verpflichtet Batterien und Akkus an einen Vertreiber oder an von den öffentlich-rechtlichen Entsorgungsträgern dafür eingerichteten Rücknahmestellen zurückzugeben. -
Seite 13: Lebensdauer
Strom (0,1C) entladen und an einem feuerfesten Platz lagern. Den Akkupack nicht mehr verwenden! Feuergefahr! Bitte geben Sie diesen Pack Ihrem Händler bzw. bei der örtlichen Entsorgung ab. Keinesfalls den LiXX-Pack mit dem Hausmüll entsorgen. Anschlußkabel müssen isoliert sein! 12. Entladen •... -
Seite 14: Lagerung Bzw. Überwintern
Bedienungsanleitung LiXX-Packs 13. Lagerung bzw. Überwintern LiXX-Packs niemals vollgeladen Lagern. Wenn die Akkus länger als ein bis zwei Wochen nicht gebraucht werden beachten Sie bitte volgende Hinweise zur Lagerung: • Akkus lagern bei ca. 3,8 bis 3,9V/Zelle bei LiPo bzw 3,2..3,23V/Zelle bei LiFe •... -
Seite 15: Gewährleistung
• Das Gerät darf nur mit den bei den technischen Daten angegebenen Spannungs- und Stromwerten betrieben worden sein. • Fügen Sie einen Hinweis bei, der den Fehler oder Defekt genau beschreibt. Am besten Füllen Sie das Formular das zum Download im Internet bereitsteht aus und senden es mit dem defekten Gerät ein: http://www.hacker-motor.com/images/Reparaturauftrag.pdf... - Seite 16 Benutzerinformationen zur Entsorgung von elektrischen Geräten und elektronischen Geräten für private Haushalte: Entsprechend der grundlegenden Firmengrundsätzen der Hacker Motor GmbH wurde ihr Produkt aus hochwertigen Materialen hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Pro- dukte am Ende Ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
