Installationsanleitung
Binärsensor für LCN mit integriertem Netzteil
Der LCN-B3IN ist ein 3-fach Binärsensor (wie LCN-B3I) mit einem zusätzlichen Netzteil. Er
kann auch solche Sensoren abfragen, die eine Spannungsversorgung benötigen, wie z.B
Lichtschranken oder Hallsensoren.
Er wird am I-Anschluss von LCN-UPP und LCN-HU ab Seriennr. 0A0A... (Baujahr ab Okt.
2000) automatisch erkannt - wie auch der LCN-B3I. Eine Einrichtung über LCN-PRO ist
nicht erforderlich.
Die Eingänge 1-3 senden die Tasten B6-B8. Außerdem senden sie auch ohne
Parametrierung Statusmeldungen.
Local Control Network - Gebäudeleittechnik in Perfektion

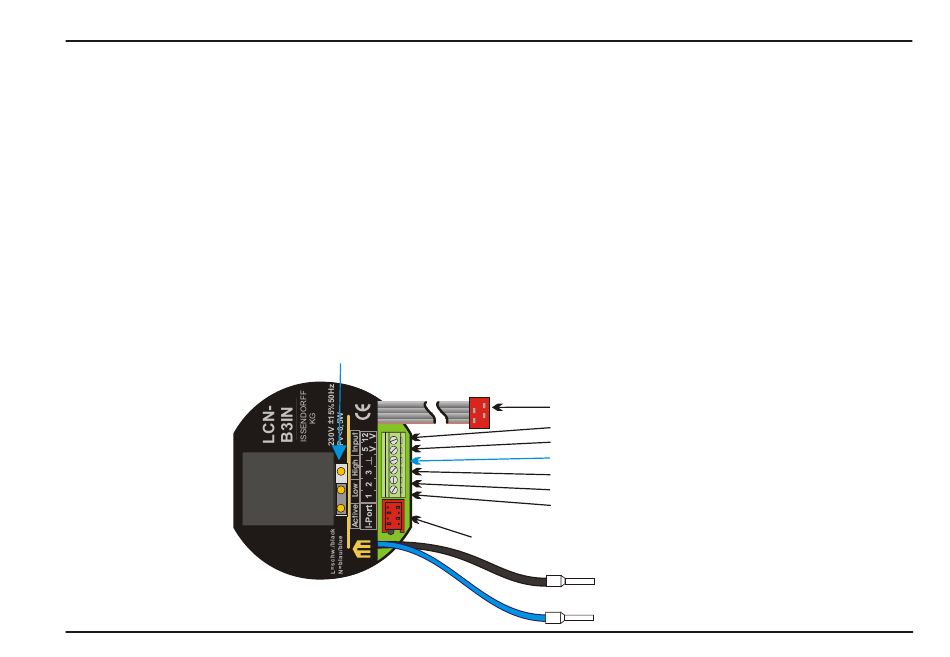

Steckbrücke zur Einstellung "Aktiv LOW oder HIGH"
freier I-Anschluss für weitere Peripherie (TS, RR, ...)
LCN-B3IN
zum I-Anschluss des LCN-Moduls
Ausgang 12V
> Spannungsversorgung
Ausgang 5V
Masse (N)
Eingang 3 (-> B8)
Eingang 2 (-> B7)
Eingang 1 (-> B6)
N
Netzversorgung
L
®
1
Werbung
Verwandte Anleitungen für LCN B3IN
Inhaltszusammenfassung für LCN B3IN
- Seite 1 Local Control Network - Gebäudeleittechnik in Perfektion Binärsensor für LCN mit integriertem Netzteil Der LCN-B3IN ist ein 3-fach Binärsensor (wie LCN-B3I) mit einem zusätzlichen Netzteil. Er kann auch solche Sensoren abfragen, die eine Spannungsversorgung benötigen, wie z.B Lichtschranken oder Hallsensoren.
- Seite 2 Die Länge der Zuleitung zu den Binärkontakten darf max. 5m lang sein, geschirmte Leitung verwenden (max. 0,8mm²). Die Zuleitung zum LCN-Modul kann über zwei LCN-IV bis zu 50 m verlängert werden. Der LCN-B3IN kann per LCN-IV parallel zum LCN-RR und LCN-TS betrieben werden.
- Seite 3 Grün Gelb Rosa Grün Braun Weiß Gelb EFFEFF Varioroll Motorriegel Hallsensor Braun & Weiß Hinweis: Der B3IN ist für die Abfrage der unterschiedlichsten Sensoren konzipiert. Beim Einsatz spezieller Sensortypen fragen Sie gern die technische Hotline unter 050 66 99 88 44.
- Seite 4 Schrauben, massiv oder mehradrig oder mit Aderendhülse- Klemmen/Leitertyp: max. 0,5mm I-Anschlussleitung Länge 300mm, I-Anschluss-Verlängerung mit 2 LCN-Anschluss: LCN-IV max. 50m mit geschirmter Leitung 3, Fremdpotential frei - siehe Seite 1/Abfragespannung intern 5V Eingänge/Tastenfunktion: (50µA pro Eingang), Binäreingänge führen N-Potenzial max. 10kOhm Kontaktwiderstand “EIN”:...
