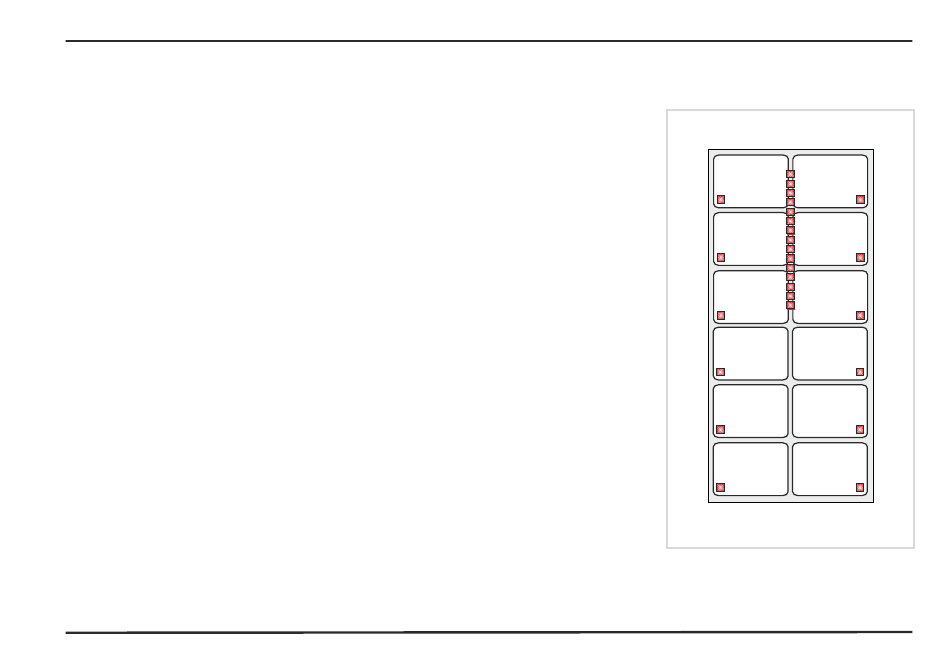

LCN-GT12
®
Sensor-Tastenfeld mit
Der LCN-GT12 (LCN-GTS12) ist ein 12-fach Sensor-
Tastenfeld für den T-Anschluss.
Die Bargraph-Anzeige ermöglicht die Anzeige analoger Ist-
und Sollwerte. Die Sensorflächen verfügen zusätzlich über je
eine integrierte Status-LED und eine Hinterleuchtung.
®
Ein Corona -Lichtkranz mit weißen LEDs dient sowohl als
dekorative Akzentbeleuchtung wie auch als dezentes
Orientierungslicht, so dass es sich auch bei geringem
Umgebungslicht komfortabel bedienen lässt.
Die 12 kapazitiv arbeitenden Sensorflächen sind hinter einer 5
mm (3 mm) starken Glasfront angeordnet. Eine leichte
Berührung der Oberfläche genügt, um Funktionen auszulö-
sen. Die Beschriftung der Sensorflächen erfolgt individuell per
Folie und kann jederzeit geändert werden.
Lieferumfang
L C N - G T 1 2 ( L C N - G T S 1 2 ) , T- A n s c h l u s s l e i t u n g ,
Montagerahmen, 4 Stk. Schrauben 3,2x15mm &
Beschriftungsblatt.
Installationsanleitung
12 Tasten, Bargraph-Anzeige und Temperatursensor
LCN-GTS12
®

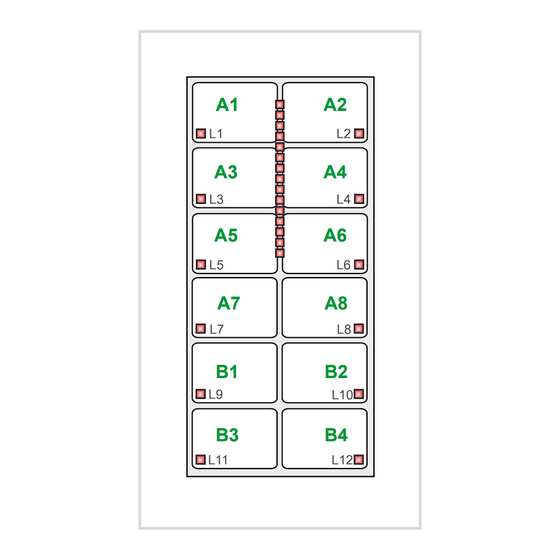

A1
A2
optional
L1
L2
A3
A4
L3
L4
A5
A6
L5
L6
A7
A8
L7
L8
B1
B2
L9
L10
B3
B4
L11
L12
