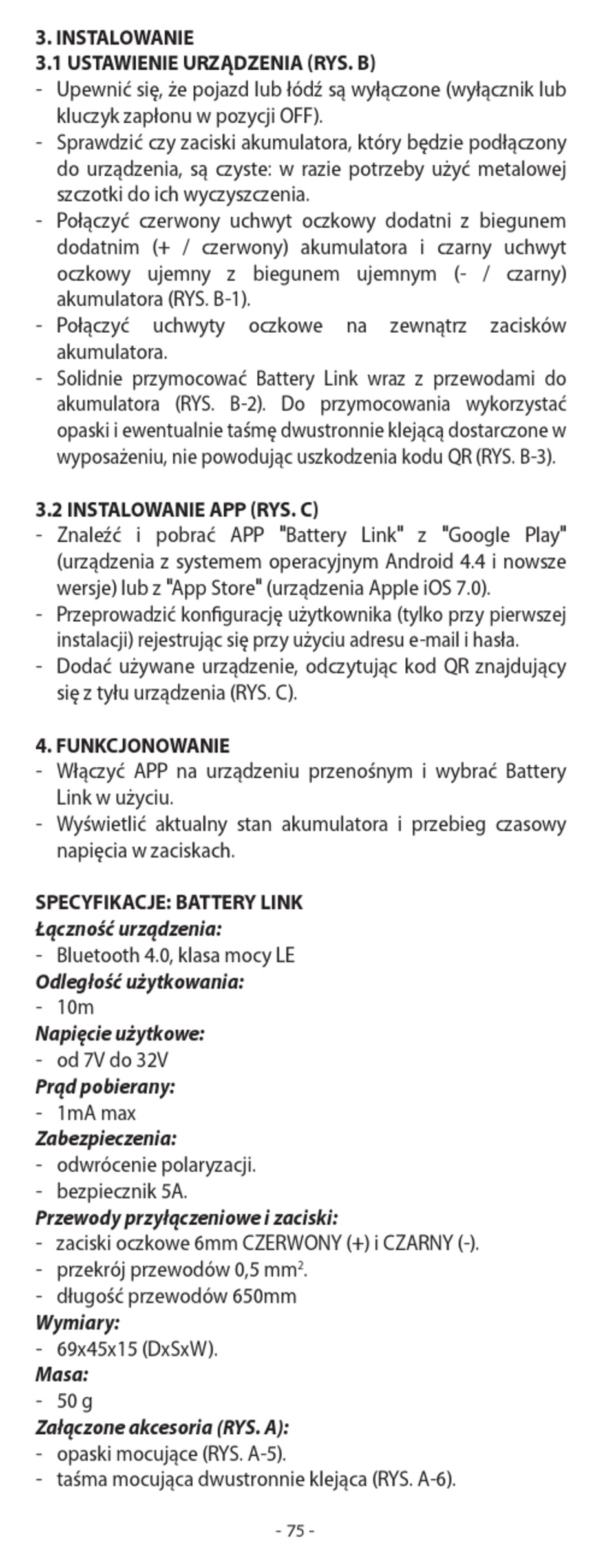

3. INSTALOWANIE
3.1 USTAWIENIE URZĄDZENIA (RYS. B)
- Upewnić się, że pojazd lub łódź są wyłączone (wyłącznik lub
kluczyk zapłonu w pozycji OFF).
- Sprawdzić czy zaciski akumulatora, który będzie podłączony
do urządzenia, są czyste: w razie potrzeby użyć metalowej
szczotki do ich wyczyszczenia.
- Połączyć czerwony uchwyt oczkowy dodatni z biegunem
dodatnim (+ / czerwony) akumulatora i czarny uchwyt
oczkowy ujemny z biegunem ujemnym (- / czarny)
akumulatora (RYS. B-1).
- Połączyć uchwyty oczkowe na zewnątrz zacisków
akumulatora.
- Solidnie przymocować Battery Link wraz z przewodami do
akumulatora (RYS. B-2). Do przymocowania wykorzystać
opaski i ewentualnie taśmę dwustronnie klejącą dostarczone w
wyposażeniu, nie powodując uszkodzenia kodu QR (RYS. B-3).
3.2 INSTALOWANIE APP (RYS. C)
- Znaleźć i pobrać APP "Battery Link" z "Google Play"
(urządzenia z systemem operacyjnym Android 4.4 i nowsze
wersje) lub z "App Store" (urządzenia Apple iOS 7.0).
- Przeprowadzić kon gurację użytkownika (tylko przy pierwszej
instalacji) rejestrując się przy użyciu adresu e-mail i hasła.
- Dodać używane urządzenie, odczytując kod QR znajdujący
się z tyłu urządzenia (RYS. C).
4. FUNKCJONOWANIE
- Włączyć APP na urządzeniu przenośnym i wybrać Battery
Link w użyciu.
- Wyświetlić aktualny stan akumulatora i przebieg czasowy
napięcia w zaciskach.
SPECYFIKACJE: BATTERY LINK
Łączność urządzenia:
- Bluetooth 4.0, klasa mocy LE
Odległość użytkowania:
- 10m
Napięcie użytkowe:
- od 7V do 32V
Prąd pobierany:
- 1mA max
Zabezpieczenia:
- odwrócenie polaryzacji.
- bezpiecznik 5A.
Przewody przyłączeniowe i zaciski:
- zaciski oczkowe 6mm CZERWONY (+) i CZARNY (-).
- przekrój przewodów 0,5 mm
- długość przewodów 650mm
Wymiary:
- 69x45x15 (DxSxW).
Masa:
- 50 g
Załączone akcesoria (RYS. A):
- opaski mocujące (RYS. A-5).
- taśma mocująca dwustronnie klejąca (RYS. A-6).
.
2
- 75 -
