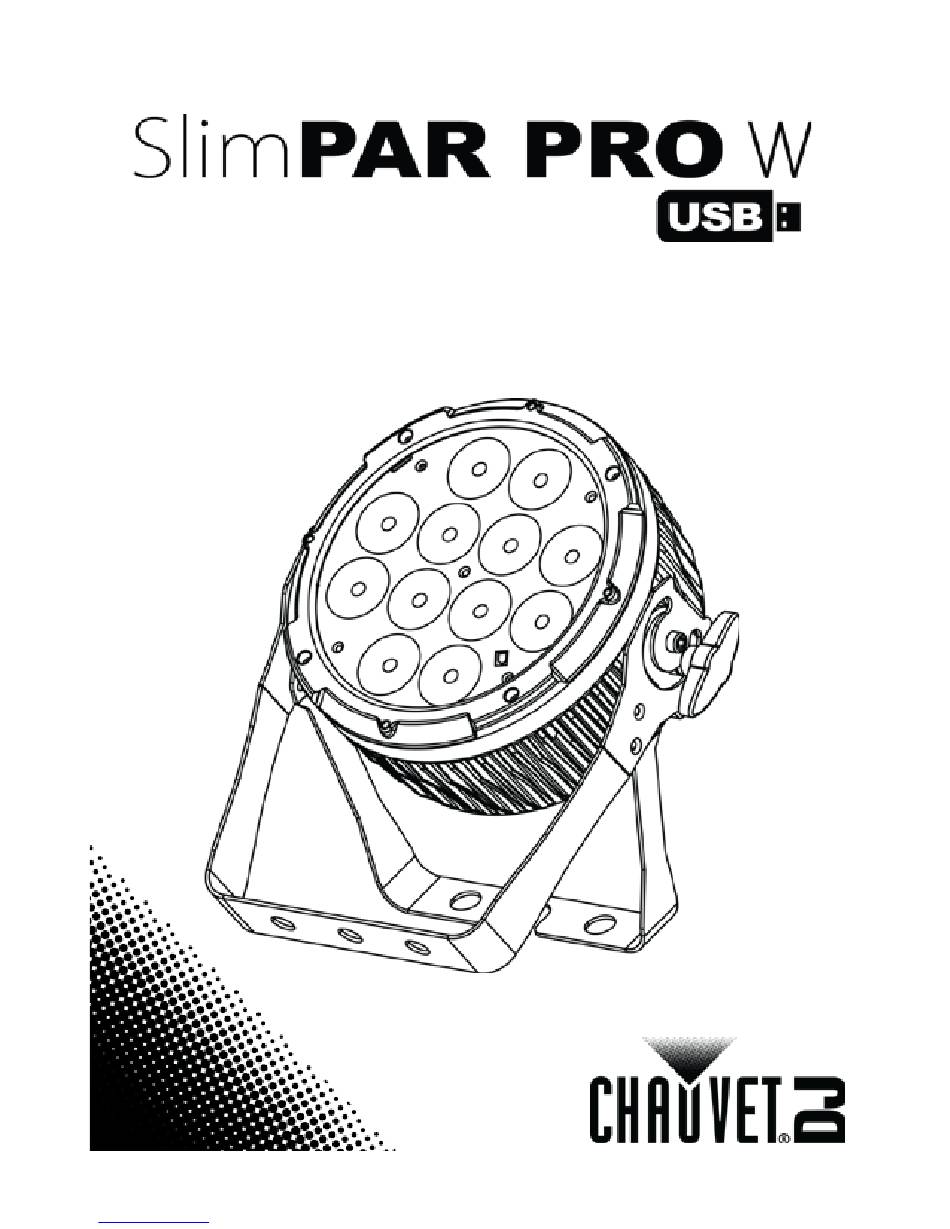

- Seite 1 Quick Reference Guide Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: About This Guide
· · Gel Frame Holder Quick Reference Guide Unpack your SlimPAR PRO W USB and make sure you have received all To Begin parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet. -
Seite 3: Product Description
SlimPAR PRO W USB QRG The SlimPAR PRO W USB is a heavy-duty, tri-color LED Par with a low Product profile. Create the perfect color temperature with twelve high power, tri-color Description LEDs that nearly eliminate multicolored shadows, and simulate halogen filaments. -
Seite 4: Mounting Diagram
Enables the currently displayed menu or sets the currently <ENTER> selected value into the selected function The SlimPAR PRO W USB is able to become a D-Fi wireless D-Fi USB receiver/transmitter with the use of the D-Fi USB from CHAUVET DJ. -
Seite 5: Dmx Linking
SlimPAR PRO W USB QRG The SlimPAR PRO W USB can work with a DMX controller when linked by DMX Linking DMX serial connections. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetlighting.com. -
Seite 6: Dmx Values
SlimPAR PRO W USB QRG DMX Values Channel Function Value Percent/Setting 9-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Warm White 000 ó 255 0–100% Cool White 000 ó 255 0–100% Amber 000 ó 015 No function Color Macros 016 ó... -
Seite 7: Acerca De Esta Guía
· Gel soporte del bastidor Guía de referencia rápida Desembale su SlimPAR PRO W USB y asegúrese de que ha recibido todas las Para empezar partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. -
Seite 8: Visión General Del Producto
SlimPAR PRO W USB GRR El SlimPAR PRO W USB es un reflector LED de tres colores de gran resistencia con Descripción perfil bajo. Crear la temperature perfecta de color con los doce LED de alta potencia, del producto con tres colores, que eliminan prácticamente las sombras multicolor, y simulan filamentos de halógeno. - Seite 9 Habilita el menú actualmente en pantalla o configura el valor <ENTER> seleccionado actualmente dentro de la función seleccionada El SlimPAR PRO W USB tiene la capacidad de convertirse en un Conectividad receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET D-Fi USB DJ.
-
Seite 10: Enlace Dmx
DMX más recomendable es 504. inicio Conexión El SlimPAR PRO W USB usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto Maestro/Esclavo para funcionamiento Maestro/Esclavo están en el Manual de usuario. -
Seite 11: Valores Dmx
SlimPAR PRO W USB GRR Valores DMX Canal Función Valor Porcentaje/Configuración 9-CH 000 ó 255 0–100% Atenuador 000 ó 255 0–100% Blanco cálido 000 ó 255 0–100% Blanco frío 000 ó 255 0–100% Ámbar 000 ó 015 Sin función Macros de color (tiene preferencia 016ó... -
Seite 12: A Propos De Ce Manuel
SlimPAR PRO W USB MR Le Manuel de Référence (MR) du SlimPAR PRO W USB reprend des A propos de informations de base sur cet appareil notamment en matière de montage, d'options ce manuel de menu et de valeurs DMX. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetlighting.com... -
Seite 13: Vue D'ensemble Du Produit
état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. Le SlimPAR PRO W USB est un projecteur Par LED tricolore compact et Description résistant. Créer la température de couleur parfaite avec douze LED tricolores de l'appareil haute puissance qui permettent d'éliminer quasiment toute ombre multicolore et... -
Seite 14: Schéma De Montage
SlimPAR PRO W USB MR Chaînage Pour savoir combien de projecteurs SlimPAR PRO W USB peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter électrique le manuel de l'utilisateur ou l'étiquette sur l'appareil. - Seite 15 DMX maximale recommandée est 504. départ Connexion Le SlimPAR PRO W USB utilise une connexion de données DMX pour le fonctionnement de son mode maître/esclave. Les instructions pour la maître/esclave connexion et la configuration de cet appareil pour le fonctionnement en maître/esclave sont indiquées dans le manuel d'utilisation.
-
Seite 16: Options Du Menu
SlimPAR PRO W USB MR Options du menu Niveau principal Étapes de programmatión Description 3-CH d001–512 Mode DMX à 3 canaux 4-CH d001–512 Mode DMX à 4 canaux 9-CH d001–512 Mode DMX à 9 canaux C1–7 Couleurs statiques Programme à 3 couleurs (accroche) Programme à... -
Seite 17: Valeurs Dmx
SlimPAR PRO W USB MR Valeurs DMX Canal Fonction Valeur Pourcentage/Paramétrage 9-CH 000 ó 255 0 à 100% Gradateur 000 ó 255 0 à 100% Blanc chaud 000 ó 255 0 à 100% Blanc froid 000 ó 255 0 à 100% Ambre 000 ó... - Seite 18 SlimPAR PRO W USB SAL In der Schnellanleitung des SlimPAR PRO W USB finden Sie die wesentlichen Über diese Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX- Schnell- Werte des Geräts. Laden Sie für weiterführende Informationen unter anleitung www.chauvetlighting.com das Benutzerhandbuch herunter.
-
Seite 19: Packungsinhalt
Netzkabel · · Gel-Rahmen Garantiekarte · · Halter für Gel-Rahmen Schnellanleitung Packen Sie Ihren SlimPAR PRO W USB aus und überprüfen Sie, ob Sie alle Teile Start unbeschädigt erhalten haben. Wenn Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. -
Seite 20: Montageansicht
SlimPAR PRO W USB SAL Serienschaltung Informationen zur maximalen Anzahl der SlimPAR PRO W USB-Geräte, die bei 120 V oder 240 V in Serie geschaltet werden können, finden Sie in der der Geräte Bedienungsanleitung oder auf dem Typenschild am Gerät. -
Seite 21: Anschluss
SlimPAR PRO W USB SAL Der SlimPAR PRO W USB kann mit einem D-Fi USB von CHAUVET DJ D-Fi USB- in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie Anschluss dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluss ein und stellen Sie... - Seite 22 SlimPAR PRO W USB SAL Menöptionen Hauptebene Programmierebenen Beschreibung 3-CH d001–512 3-Kanal DMX-Modus 4-CH d001–512 4-Kanal DMX-Modus 9-CH d001–512 9-Kanal DMX-Modus C1–7 Statische Farben 3-Farben-Programm (Snap) 3-Farben-Programm (Pulse) (Automatisch) 7-Farben-Programm (Snap) 7-Farben-Programm (Fading) S--1–100 Programmgeschwindigkeit für P1–P4 Snd1 3-Farben-Programm (Musiksteuerung)
- Seite 23 SlimPAR PRO W USB SAL DMX-Werte Kanal Funktion Wert Prozent/Einstellung 9-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Warmweiß 000 ó 255 0–100% Kaltweiß 000 ó 255 0–100% Bernsteinfarben 000 ó 015 Keine Funktion Farbtöne (überschreibt die 016 ó 255 Farbtöne Kanäle 2-4)
-
Seite 24: Informazioni Sulla Guida
SlimPAR PRO W USB GR La Guida Rapida SlimPAR PRO W USB contiene informazioni di base sul Informazioni prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, sulla Guida scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. -
Seite 25: Descrizione Del Prodotto
SlimPAR PRO W USB GR SlimPAR PRO W USB è un proiettore Par a LED tricolore, sottile e adatto ad Descrizione del impieghi gravosi. Creare la temperatura del colore perfetto con i dodici LED prodotto ad alta potenza, con tre colori, che virtualmente eliminare ombre multicolori, e simulare filamenti alogene. - Seite 26 SlimPAR PRO W USB GR Sostituzione 1. Scollegare l'alimentazione elettrica dall'unità. 2. Inserire la punta di un giravite a testa piatta nella fessura fusibile dell'alloggiamento del fusibile. 3. Rimuovere dall'alloggiamento il cappellotto di sicurezza. 4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno identico.
- Seite 27 SlimPAR PRO W USB GR SlimPAR PRO W USB può diventare un ricetrasmettitore wireless D-Fi Connettività utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP D-Fi USB switch del canale di ricezione/trasmissione D-Fi dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità...
- Seite 28 SlimPAR PRO W USB GR Opzioni del Menú Livello principale Livelli di programmazione Descrizione 3-CH d001–512 Modalità DMX 3 canali 4-CH d001–512 Modalità DMX 4 canali 9-CH d001–512 Modalità DMX 9 canali C1–7 Colori statici 3-programma colore (snap) 3-programma colore (impulso)
- Seite 29 SlimPAR PRO W USB GR Valori DMX Canale Funzione Valore Percentuale/Impostazione 9-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Bianco caldo 000 ó 255 0–100% Bianco freddo 000 ó 255 0–100% Ambra 000 ó 015 Nessuna funzione Macro colore 016 ó...
- Seite 30 SlimPAR PRO W USB BH De SlimPAR PRO W USB Beknopte Handleiding (BH) bevat basisinformatie Over deze over het product, zoals montage, menu-opties en DMX-waarden. Download handleiding de gebruikershandleiding op www.chauvetlighting.com voor meer informatie. De informatie en specificaties in deze BH kunnen zonder voorafgaande Disclaimer kennisgeving worden gewijzigd.
-
Seite 31: Power Linking
SlimPAR PRO W USB BH Pak uw SlimPAR PRO W USB uit en zorg ervoor dat u alle onderdelen in Om te goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de beginnen vervoerder onmiddellijk op de hoogte, niet Chauvet. - Seite 32 SlimPAR PRO W USB BH Vervangen van 1. Ontkoppel het apparaat van de stroom. 2. Wig de punt van een platte schroevendraaier in de sleuf van de de zekering zekeringhouder. 3. Druk de beveiligingskap uit de behuizing. 4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
- Seite 33 SlimPAR PRO W USB BH De SlimPAR PRO W USB kan door middel van de D-Fi USB van D-Fi USB- CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg connectiviteit de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in.
-
Seite 34: Menu Opties
SlimPAR PRO W USB BH Menu opties Belangrijkste niveau Programmeerniveaus Beschrijving 3-CH d001–512 3-kanaals DMX-modus 4-CH d001–512 4-kanaals DMX-modus 9-CH d001–512 9-kanaals DMX-modus C1–7 Statische kleuren 3-kleurenprogramma (snap) 3-kleurenprogramma (pulseffect) (automatisch) 7-kleurenprogramma (snap) 7-kleurenprogramma (fading) S--1–100 Programmasnelheid voor P1–P4 Snd1... - Seite 35 SlimPAR PRO W USB BH DMX-waarden Kanaal Functie Waarde Percentage/instelling 9-CH 000 ó 255 0–100% Dimmer 000 ó 255 0–100% Warm Wit 000 ó 255 0–100% Koel Wit 000 ó 255 0–100% Amber 000 ó 015 Geen functie Kleurenmacro's 016 ó 255 Kleurenmacro’s (overschrijft K 2-4) 000 ó...
- Seite 36 Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. SlimPAR PRO W USB QRG Rev. 2 ML6 © Copyright 2016 Chauvet All rights reserved.
