Nachdem Sie alle Verbindungen zwischen dem VS-2
(lokal und remote) sowie der Grafikkarte des Rechners hergestellt haben,
gehen Sie bitte folgendermassen vor:
5

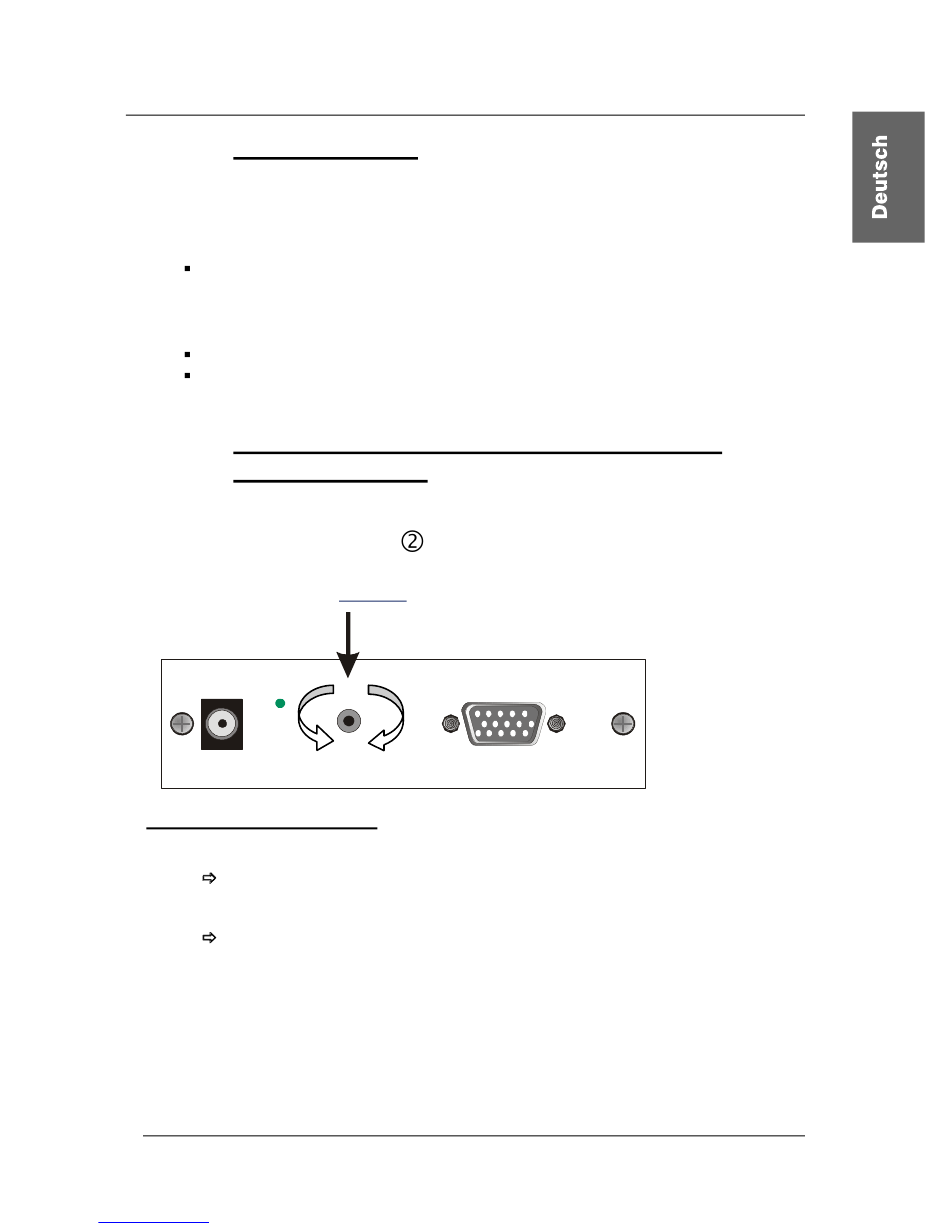

Die VS-2
Monitor über einen Drehregler
Arbeitsweise des Reglers:
Nach links drehen (gegen den Uhrzeigersinn)
Nach rechts drehen (im Uhrzeigersinn)
Da die notwendige Verstärkung von einigen Umgebungs-variablen abhängt,
können keine Richtwerte vorgegeben werden. Stellen Sie das beste Bild durch
entsprechendes Drehen des Reglers ein.
Sollten Sie die Installation alleine durchführen, optimieren Sie das Bild, bevor
Sie das Kabel verlegen, da Sie ansonsten nicht gleichzeitig einstellen und den
remote Monitor betrachten können.
Downloaded from www.Manualslib.com

Inbetriebnahme

Stromversorgung mittels dem mitgelieferten Steckernetzteil 15D3-
09MP (1,7 / +9V DC) herstellen
(Anzeige über korrekte Spannungsversorgung über grüne LED der
CPU-Seite)
Bildschirme einschalten
Rechner einschalten
Einstellung der Verstärkungsleistung des
remote Monitors
plus
bietet die Einstellung der Videoverstärkung für den entfernten
Remote
tuning
weniger Verstärkung (kurzes Kabel)
mehr Verstärkung (langes Kabel)
manuals search engine
Bedienungsanleitung Video-Splitter 2
plus
am Gerät (Remote Tuning)
