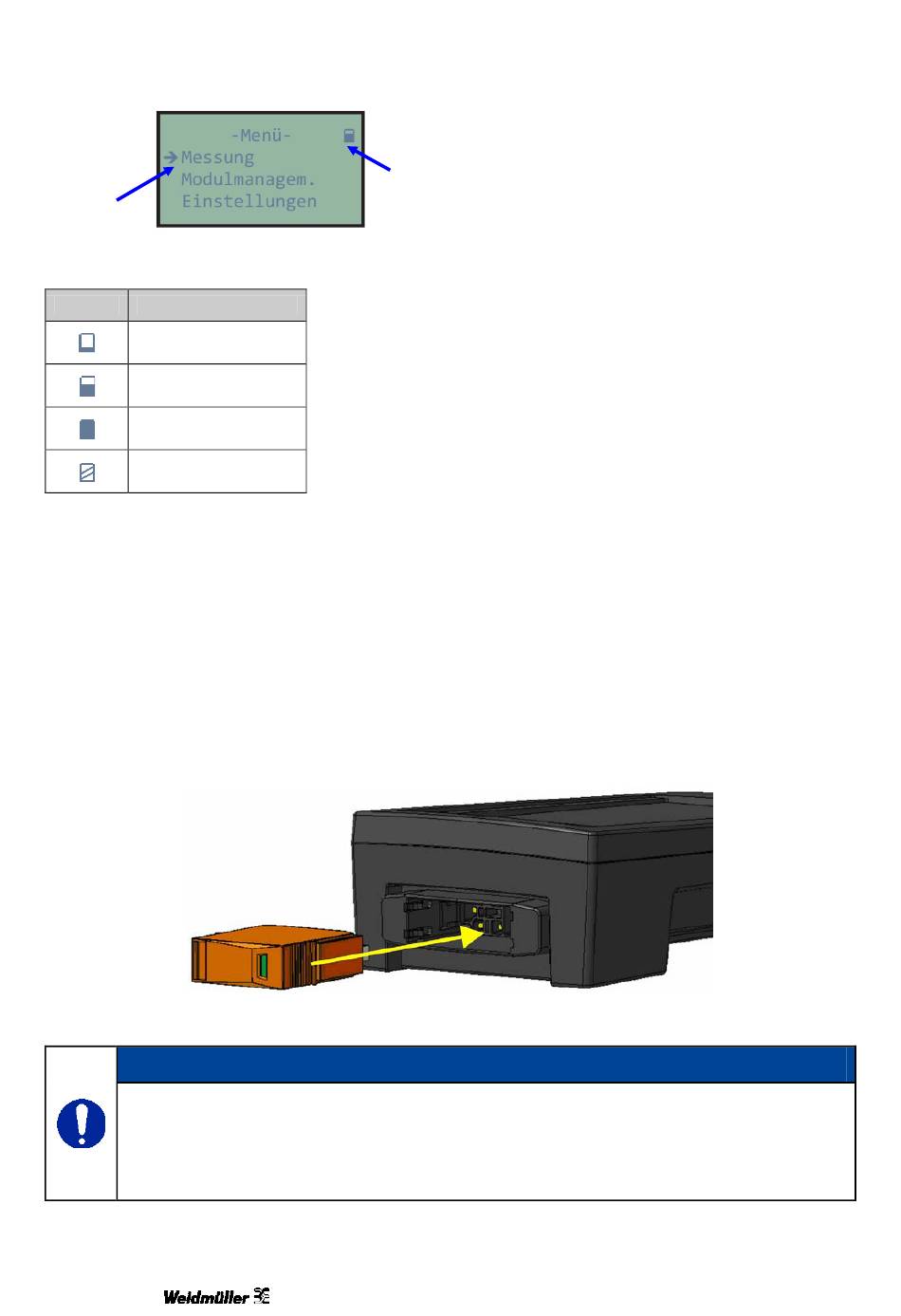

3.1 Menü
Cursor
Akku-Füllstandsanzeige
Anzeige
Akkuzustand
Akku fast leer
Akku zu 60% voll
Akku voll
Ladevorgang
Tabelle 1
Bedeutung Akku-Füllstandsanzeige
Cursor
Der Cursor zeigt den ausgewählten Menüpunkt an. Mittels der Pfeiltasten [Hoch] und [Runter] kann zum
gewünschten Menüpunkt gewechselt werden. Der Menüpunkt wird mit der [OK]-Taste aktiviert.
3.1.1 Messung
• Das zu prüfende Modul muss, wie in Abbildung 2 dargestellt, in der angegebenen
Orientierung in den Einschubschacht geschoben werden. Das stirnseitige Sichtfenster im
Modul befindet sich rechts.
• Das zu prüfende Modul muss bis zum Einrasten in den Einschubschacht geschoben werden.
Nur so ist eine einwandfreie Kontaktierung gewährleistet.
18
Akku-Füllstandsanzeige
Abbildung 2
Ansicht Prüfgerät Einschubschacht
HINWEIS
1171340000/04/08.16
