Kicker QSS65 Benutzerhandbuch Seite 23

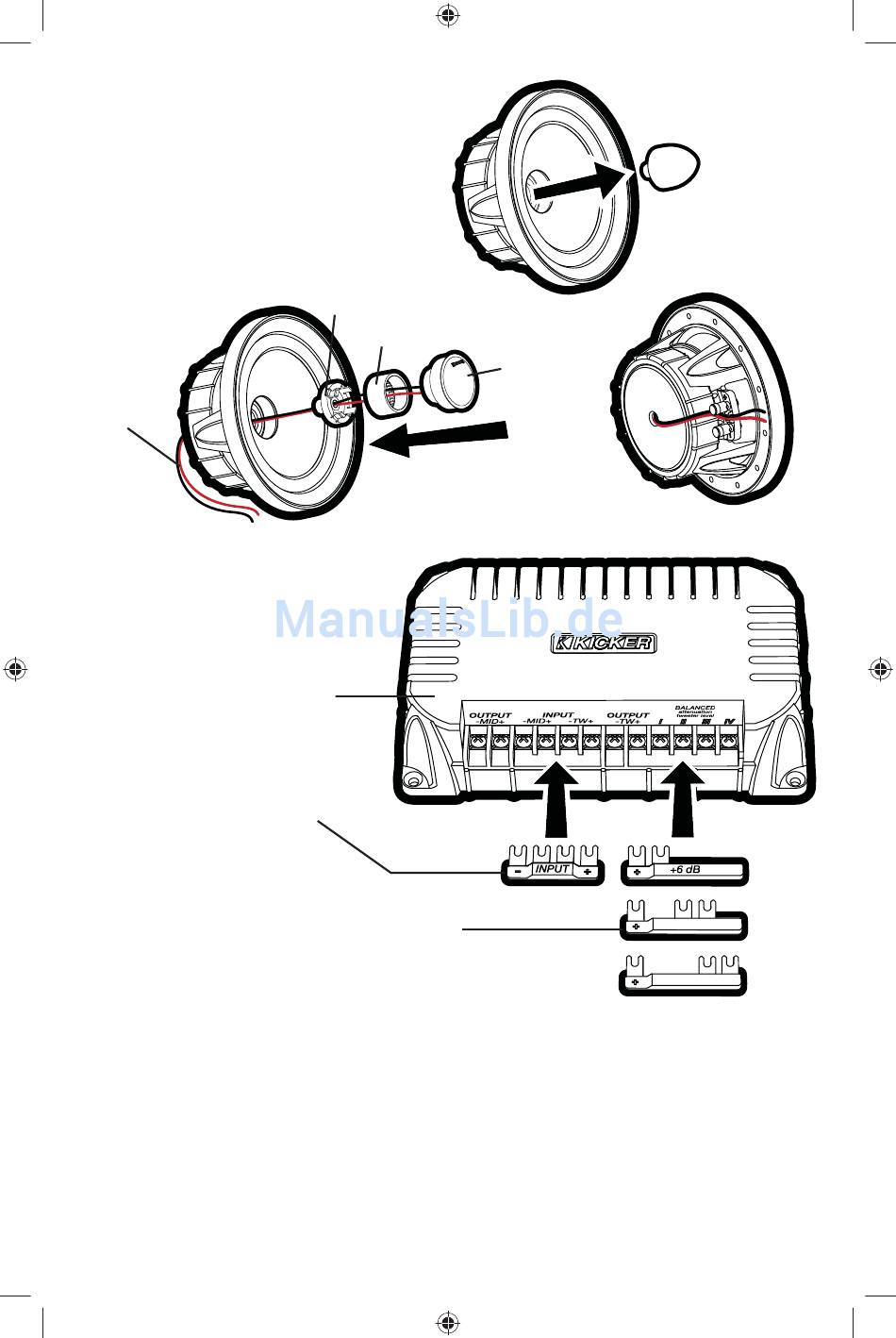

Abb. 1
Anordnung des QSS für
Koaxialbetrieb
Schritte 2 bis 6
Hochtönerk-
abel Kabel
QSS-Frequenzweiche
EINGANGS-Brücke
Einbau nur für 2-Wege-Anordnung.
Nicht bei Bi-Amplifying
einbauen.
Brücken für Hochtönerausgangspegel.
Eine von diesen Brücken MUSS eingebaut werden.
Eine größere Zahl bedeutet eine höhere Lautstärke am
Hochtöner.
FREQUENZWEICHEN-ANORDNUNG
Die KICKER QSS-Frequenzweiche kann als konventionelle 2-Wege-Frequenzweiche durch die Installation
der beigefügten EINGANGS-Brücke in die Klemmen - MID + -TW + eingestellt werden, so wie in Abb.
2 dargestellt. In diesem Fall muss das Signal, das von der Quelle oder dem Verstärker kommt, mit den
+ und – Klemmen auf der EINGANGS-Brücke verkabelt werden.
Durch einfaches Entfernen (oder nicht einbauen) der EINGANGS-Brücke kann die QSS-Frequenzweiche
für die Bi-Amp-Verkabelung genutzt werden. Zur Anwendung der Bi-Amp-Anordnung müssen zwei
verstärkte Signale mit jeder Frequenzweiche verbunden werden (Hierfür benötigen Sie mindestens
4 Verstärkerkanäle). Verwenden Sie eine der beigefügten Hochtöner-Ausgangspegelbrücken
(0 dB, +3 dB, oder +6 dB), um den Ausgangspegel des Hochtöners einzustellen. Je höher der Wert der
installierten Brücke ist, desto höher ist die Lautstärke der Hochtöner.
2014 QSS Multilingual Rev C.indd 23 2014 QSS Multilingual Rev C.indd 23
Schritt 1
Koaxialer Einbauadapter
Hochtöner-Befestigungsstift
Abb. 2
Schritt 7
Hochtöner
+3 dB
0 dB
23
