3. KARTENPLOTTER-BETRIEB
3.2

Anzeigemodus

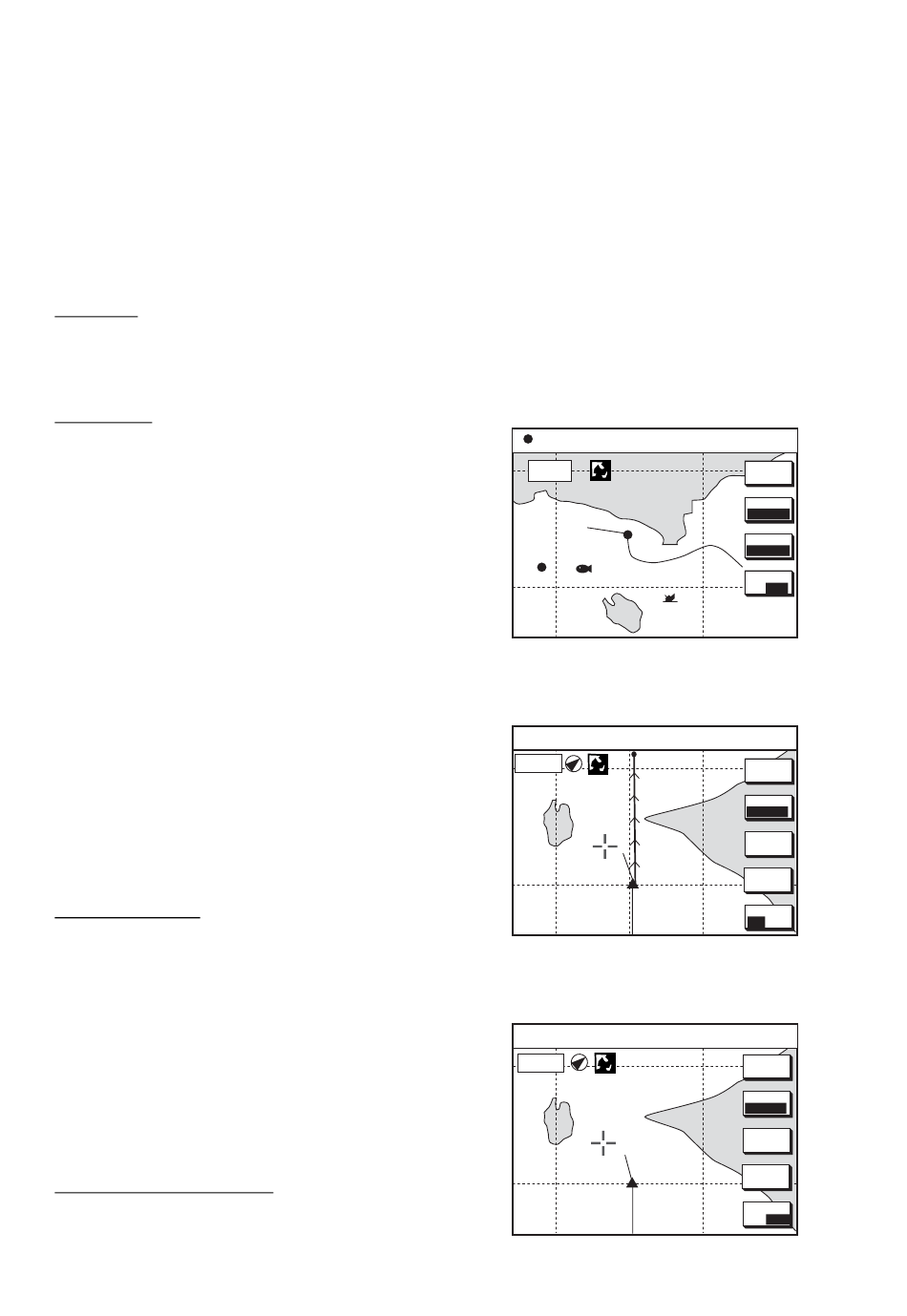

Für den Plotter-Bildschirm gibt es drei Anzeigemodi: North-Up, Course-Up und Auto Course-Up.
Zum Ändern des Anzeigemodus die Taste HIDE/SHOW und danach den Softkey MODE
drücken. Jeder Tastendruck ändert den Anzeigemodus und die Anzeigemodusangabe (rechts
oben auf dem Bildschirm) in der Reihenfolge North-Up, True Motion, Course-Up und Auto
Course-Up.
Beim C-Map-Modell ist die Sequenz North-Up, Perspective, Course-Up und Auto Course-Up,
wenn PERSPECTIVE DISPLAY im Menü KARTEN DETAILS auf ON eingestellt ist.
(Siehe Kapitel 7.)
North-Up
Norden (Null Grad) befindet sich am oberen Bildschirmrand, und das eigene Schiff wird als
ausgefüllter Kreis angezeigt. Dieser Modus eignet sich zur Langstreckennavigation.
Course-Up
Der Course-Up-Modus ist von Nutzen, um den
Fortschritt des Schiffes in Richtung auf einen
Wegpunkte zu überwachen. Wurde ein Ziel
festgelegt, befindet sich dieses am oberen
Bildschirmrand. Wurde kein Ziel festgelegt,
erscheint der Kurs oder der Kompasskurs am
oberen Bildschirmrand in dem Moment, in dem der
Course-Up-Modus ausgewählt wird. Ein
ausgefülltes Dreieck markiert die Position des
eigenen Schiffes.
Hinweis: Die Datensätze GGA und VTG müssen
von dem NavNet-Sichtgerät, das an das
GPS-Navigationsgerät angeschlossen ist,
ausgegeben werden, damit der Marker für das
eigene Schiff im Course-Up-Modus auf anderen
NavNet-Sichtgeräten korrekt ausgerichtet werden
kann.
Auto Course-Up
Der Kurs erscheint am oberen Bildschirmrand in
dem Moment, in dem der Auto-Course-Up-Modus
ausgewählt wird. In diesem Modus wird der aktuelle
Kurs am oberen Bildschirmrand beibehalten, wenn
die Änderung innerhalb von 22,5 Grad liegt. Wenn
sich beispielsweise das Schiff um mehr als 22,5
Grad nach Backbord oder Steuerbord dreht, rotiert
die Kartenanzeige, so dass der Kurs wieder zum
oberen Bildschirmrand zeigt. Ein ausgefülltes
Dreieck markiert die Position des eigenen Schiffes.
Perspective (nur C-Map)
Seekartendaten werden zur 3D-Simulation
während der Navigation perspektivisch dargestellt.
3-8
34° 22. 3456'N 359.9°
080° 22. 3456'E 19.9 kt
16.0nm
WP-002
FISH
BRIDGE
North-Up
34° 22. 3456'N 272.4°M
+
080° 22. 3456'E 15.9 nm
WPT 001
16.0nm
Course-Up
34° 22. 3456'N 272.4°
+
080° 22. 3456'E 15.9 nm
16.0nm
Auto Course-Up
NU
M
TRIP
99.9 nm
MARK
EINGEB
MODE
NTH UP
NAV
POS
D.BOX
ON/OFF
CU
TRIP
99.9 nm
MARK
EINGEB
MODE
CSE UP
CENTER
GO TO
CURSOR
D.BOX
ON/OFF
CU
M
TRIP
99.9 nm
MARK
EINGEB
MODE
AT CU
CENTER
GO TO
CURSOR
D. BOX
ON/ OFF
