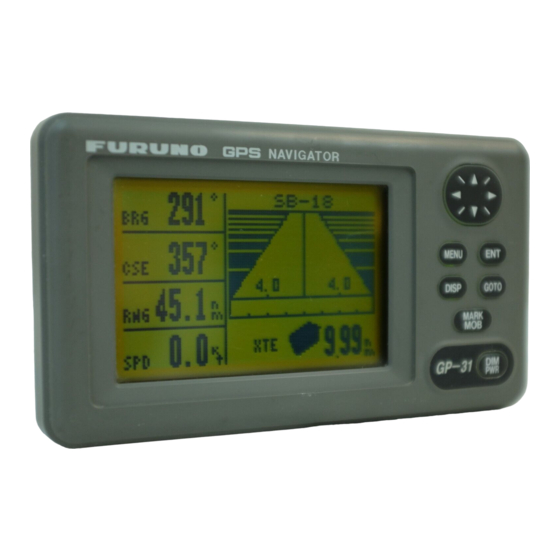

Furuno GP-31 Einbau- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Furuno Anleitungen
  4. Navigationssysteme
  5. GP-31
  6. Einbau- und bedienungsanleitung

Furuno GP-31 Einbau- Und Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

HERSTELLER
VERTRIEB DURCH
Dieses Handbuch gilt nur im Zusammenhang mit dem englischen Original - Handbuch; im
Zweifelsfall gilt die englische Fassung.
Der Nachdruck dieses Handbuches - auch auszugsweise - bedarf der vorherigen schriftlichen
Genehmigung durch die Firma FERROPILOT GmbH
Bestellnummer für deutsches Handbuch 183 105H
FURUNO GP 31 (deutsche Software) Einbau- und Bedienungsanleitung
FURUNO
GPS NAVIGATOR
GP-31
(deutsche Software)
FURUNO Electric Co. Ltd.
FERROPILOT
Elektronische und hydraulische
Geräte GmbH
Siemensstr. 35
25462 Rellingen
Telefon:
Telefax:
E-mail:
Internet:
1. Ausgabe Dezember 1999
04101 - 30 1 - 01
04101 - 30 13 33
post@ferropilot.de
www.ferropilot.de
1
