Montage-Anschluss-Anleitung

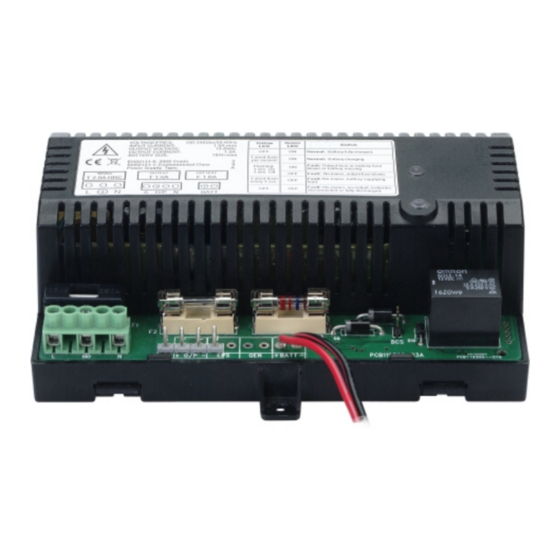

Netz-/Ladeteil 12 V DC / 18 Ah
Art.-Nr. 013970
1. Allgemeines
Vollelektronisches Netz-/Ladeteil.
- Spannungsstabilisiert mit
Strombegrenzung
- Bereitschaftsparallelbetrieb mit
Akkuüberwachung
- Akku Tiefentladungsschutz
- Akkudefekt-Erkennung über LED Anzeige
und Halbleiterausgang
- Akkukapazität bis zu max. 18 Ah
- Alle Teile, welche gefährliche Spannungen
führen, sind vollständig abgedeckt
- Montage auf DIN-Hutschiene möglich
(nicht gemäß VdS)
- Entspricht EN 50131-6:2008,
Ausführungsart A, Sicherheitsgrad 2,
Umweltklasse II
2. Anwendung gemäß VdS
Beim Einsatz in Anlagen gemäß VdS besitzt die komplette
Anlage VdS-Klasse A.
Auf dem Gehäuse muss der beiliegende Aufkleber ange-
bracht werden.
P00227-10-002-04
2016-11-22
3. Sicherheitshinweise
Achtung
Schalten Sie bei Installationsarbeiten jeglicher
Art das Gerät spannungslos.
Gefahr von Stromschlag!
Warten Sie min. 20 Sekunden nach Abschaltung der
Spannung mit den Arbeiten, bis die internen Spannungen
auf einen ungefährlichen Wert gesunken sind.
4. Energieversorgung
Die Energieversorgung muss über eine sepa-
rate Sicherung an das Netz angeschaltet
werden.
Verfügt die elektrische Installation über einen Fehlerstrom-
Schutzschalter (FI-Schalter), muss der Energieversorgung
ein eigener Fehlerstrom-Schutzschalter zugeordnet
werden.
Sicherung und FI-Schalter sollten sich nach Möglichkeit
innerhalb des Sicherungsbereichs befinden.
An die Netzspannung der Energieversorgung sollten keine
anlagenfremden Verbraucher angeschaltet werden.
Der Anschluss des vom Versorgungsstromkreis her zuge-
führten Schutzleiters muss am PE (GND) Anschluss der
Anschlussklemme für die Versorgungsspannung erfolgen.
Die Netzzuleitung muss beim Anschließen so fixiert
werden, dass die Luftstrecken (4 mm) und Kriechstrecken
(6,4 mm) zwischen den Elektronikbaugruppen bzw. deren
Peripherie und der Netzzuleitung nicht unterschritten
werden.
Falls der Neutralleiter nicht eindeutig identifizierbar ist,
muss eine zweite Absicherung im Versorgungsstromkreis
so angeordnet werden, dass eine 2-polige Trennung vom
Versorgungsstromkreis möglich ist.
5. Funktionsbeschreibung
Auf der Grundplatine sind zwei voneinander unabhängi-
ge Regelkreise aufgebaut.
- Erster Regelkreis:
Er versorgt die Zentrale.
- Ausgang Zentralenversorgung,
abgesichert mit T1,6A.
- Zweiter Regelkreis:
Er dient als Ladeeinrichtung für den Akku. Der Lade-
strom ist auf 0,5 A begrenzt.
Tiefentladungsschutz: Sinkt die Akkuspannung bei Akku-
betrieb unter 10,6 V, wird die Energieversorgung zur Zentrale
abgeschaltet.
G115701
