R7452D,F,G FAN COIL UNIT CONTROL MODULE
IMPORTANT!
With respect to 230 Vac for light or fan control or
cooling ceiling control, use these modules in a closed
cabinet, only!
If the voltage drop along the R-Bus exceeds 7.2 V,
an external power supply directly from a 24 V
transformer is required; this is accomplished as
follows:
1. Remove the factory-installed jumpers from
terminals 15 to 16 and 17 to 18.

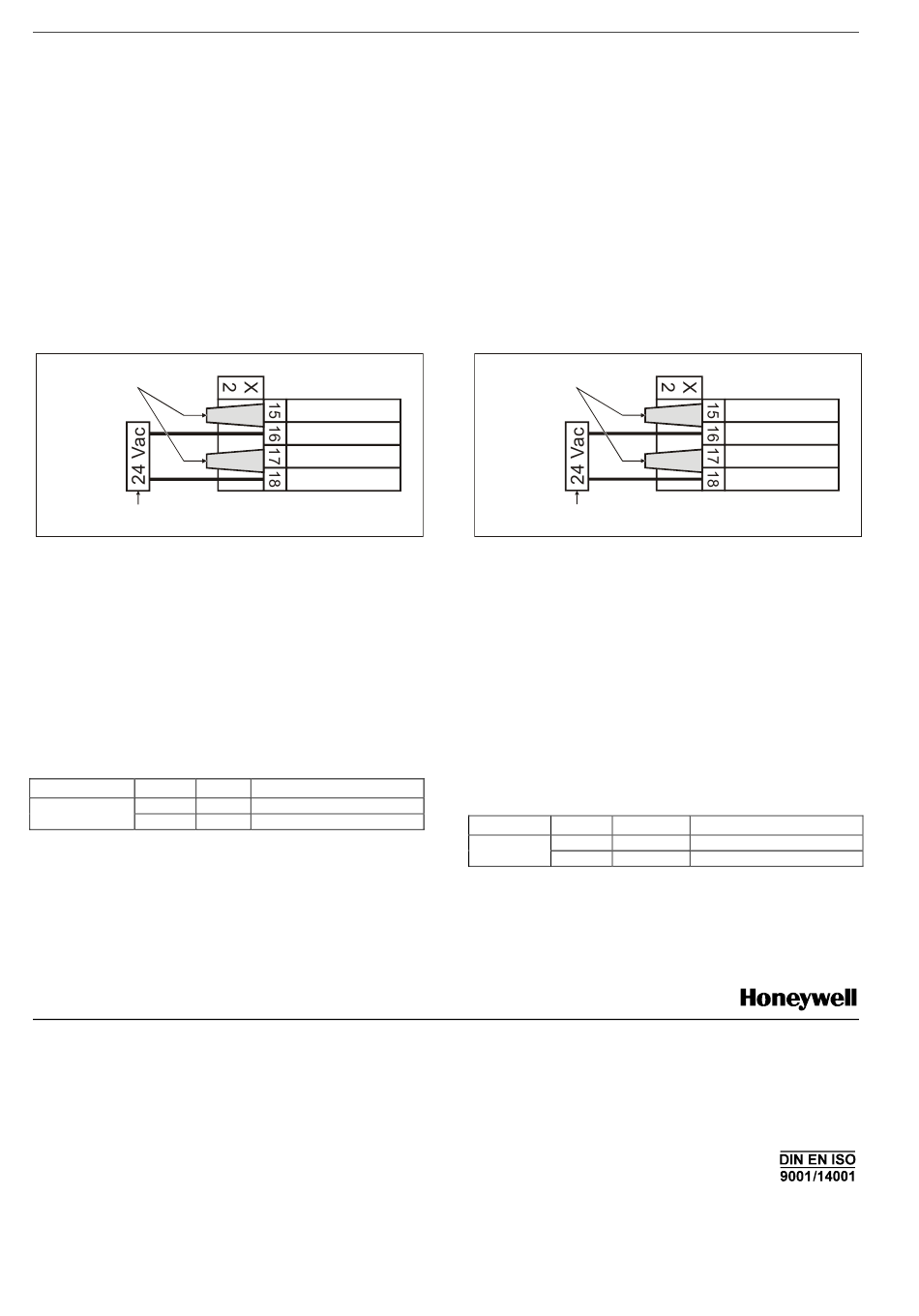

2. Connect terminals 16 and 18 to the transformer
as shown in the following figure.
Remove factory-installed
jumpers.
Connect external
transformer supply.
NOTES
Provide on-site screws for mounting.
Terminals provided are for 2 x 1.5 mm
The R-Bus cable is 3 x 1.5 mm
To avoid electromagnetic interference, keep wires
separate from power lines (distance ≥ 15 cm).
ACTION
In the case of direct-acting systems, the following
table applies:
function output state
outputs "heat," OUT 1 active
"cool" OUT 2 active
Automation and Control Solutions
Honeywell AG
Böblinger Straβe 17
D-71101 Schönaich / Germany
Phone: (49) 7031 637 - 01
Fax: (49) 7031 637 - 493
http://europe.hbc.honeywell.com
Subject to change without notice. Printed in Germany
MU1B-0219GE51 R0403
7157 426
INT.SC X1-1
EXT.24V AC
INT.SC X1-2
EXT.24V AC
2
max.
2
; max. length: 200 m.
final control element
closes
opens
WICHTIG!
Bei 230 Vac für Licht- oder Ventilatorregelung bzw.
Kühldeckenregelung sind diese Module nur in
geschlossenen Schaltkästen einzusetzen!
Falls der Spannungsabfall entlang des R-Bus einen
Wert von 7,2 V übersteigt, ist eine externe
Stromversorgung von einem 24 V-Trafo erforderlich,
der wie folgt anzuschießen ist:
1. Die werkseitig installierten Steckbrücken von
Klemmen 15 bis 16 und 17 bis 18 lösen.
2. Klemmen 16 und 18 gemäß nachfolgender
Abbildung an den Transformator anschließen.
Werkseitig installierte
Steckbrücken lösen.
Ext. Trafo-
Versorgung anschließen.
ANMERKUNGEN
Für die Montage sind vor Ort Schrauben
bereitzustellen.
Die Klemmen sind für max. 2 x 1.5 mm
Das R-Bus-Kabel beträgt 3 x 1.5 mm
200 m.
Zur Vermeidung von elektromagnetischen Störungen
sind die Kabeln getrennt von der Stromversorgung zu
führen (Abstand ≥ 15 cm).
WIRKUNG
Bei direkt-wirkenden System gilt folgende Tabelle:
Funktion Ausg. Zustand letztes Regelelement
Heiz-, Kühl- OUT 1 aktiv
ausgänge OUT 2 aktiv
