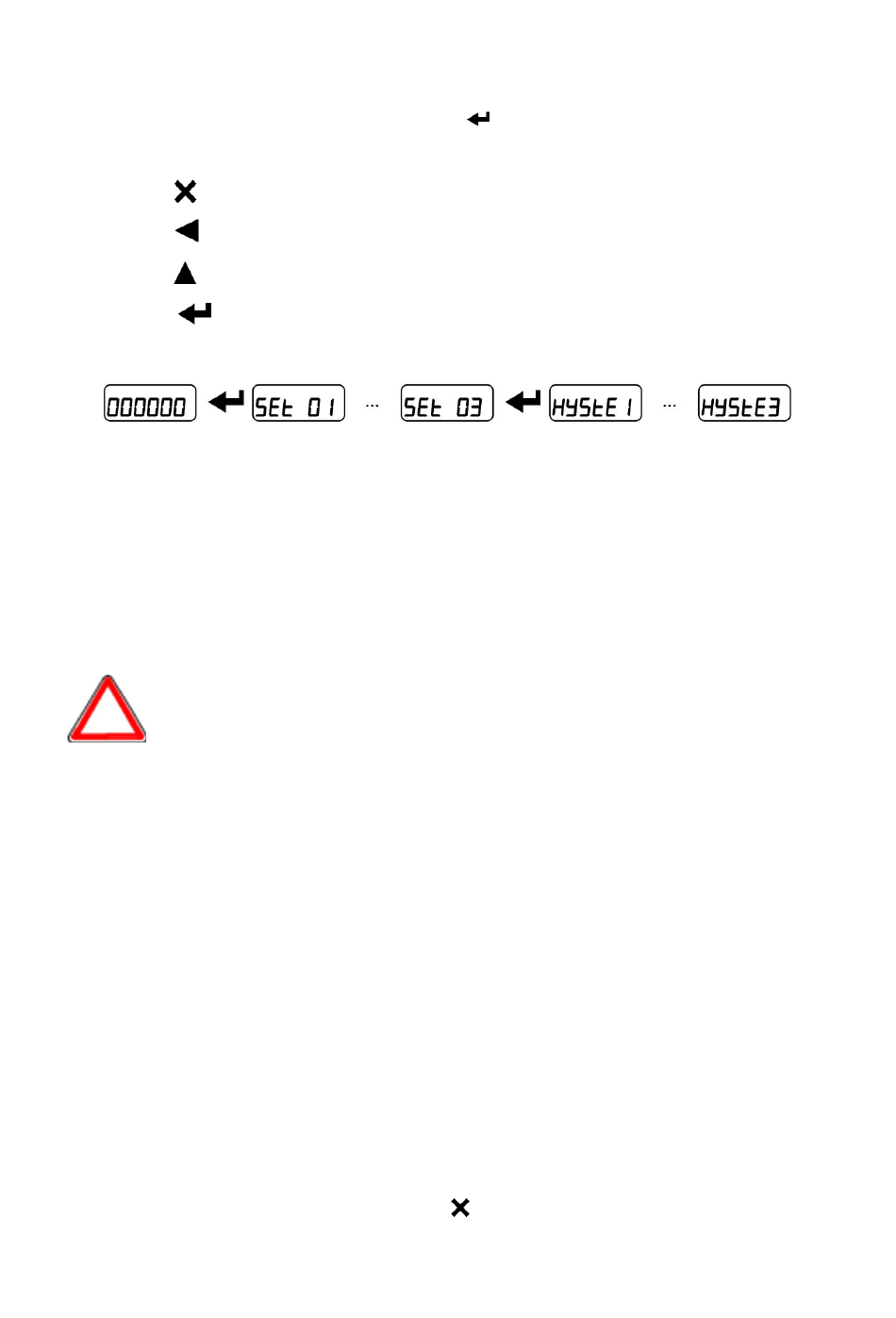

Programmierung der Setpoints
In der Gewichtsanzeige die Taste
Setpoints zu öffnen.
:
:
:
: Unterbricht oder kehrt zum vorherigen Menü zurück.
Set
-
Gewichtswert, bei dessen Überschreitung der Kontakt umgeschaltet wird.
Die Art der Umschaltung ist einstellbar (siehe Abschnitt KONFIGURATION
AUSGÄNGE UND EINGÄNGE).
HyStE
-
Wert, der vom Setpoint abgezogen wird, um den Umschaltgrenzwert durch
abnehmendes Gewicht zu erreichen. Beispielsweise erfolgt bei einem Set
mit 100 und einer Hysterese auf 10 die Umschaltung bei abnehmendem
Gewicht bei 90.
Diese Werte werden bei einer signifikanten Veränderung der Kalibrierung auf
Null gestellt (siehe Abschnitte Theoretische Kalibrierung und Reelle
Kalibrierung mit Eichgewichten).
6.1
Alarm
ErCEL
:
Die Zelle ist nicht oder nicht korrekt angeschlossen, das Signal der Zelle
übersteigt 39 mV; die Umwandlungselektronik (A/D-Wandler) weist eine
Störung auf. Die Zelle verfügt über 4 Leiter und keine Überbrückung ist
zwischen EX- und REF- sowie zwischen EX+ und REF+ vorhanden. Die
Referenzen sind nicht angeschlossen oder nicht korrekt angeschlossen.
ER OL
:
Die Gewichtsanzeige überschreitet 110% des Skalenendwerts.
Er Ad
:
Der interne Wandler des Instruments ist defekt, die Anschlüsse überprüfen
und eventuell den Kundendienst kontaktieren.
------
:
: Das Gewicht überschreitet die maximale Tragfähigkeit um 9 Zählerschritte
Er OF
:
Der maximale Anzeigewert wurde überschritten (Wert höher als 999999 oder
geringer als -999999).
t-----
:
Das Gewicht ist zu hoch: Es kann keine Nullstellung durchgeführt werden.
nAH-PU
:
Diese Meldung wird in der Einstellung des Eichgewichts in der reellen
Kalibrierung angezeigt, nachdem der fünfte Wert des Eichgewichts
eingegeben wurde.
Error
:
Der für den Parameter eingestellten Wert liegt außerhalb des zulässigen
Bereichs. Durch den Druck von
gespeicherte alte Wert wird im Speicher behalten. Beispiele: Auswahl einer
Öffnung des Menüs oder Bestätigung des programmierten Werts.
Ändert die Ziffer oder die angezeigte Menü-Option
Wählt eine neue Ziffer oder ändert die angezeigte Menü-Option.
- (von 0 bis max. Skalenendwert; Default: 0): Setpoint ist der
(von 0 bis max. Skalenendwert; Default: 0): Hysterese ist der
drücken, um die Einstellung der
wird die Einstellung verlassen und der
