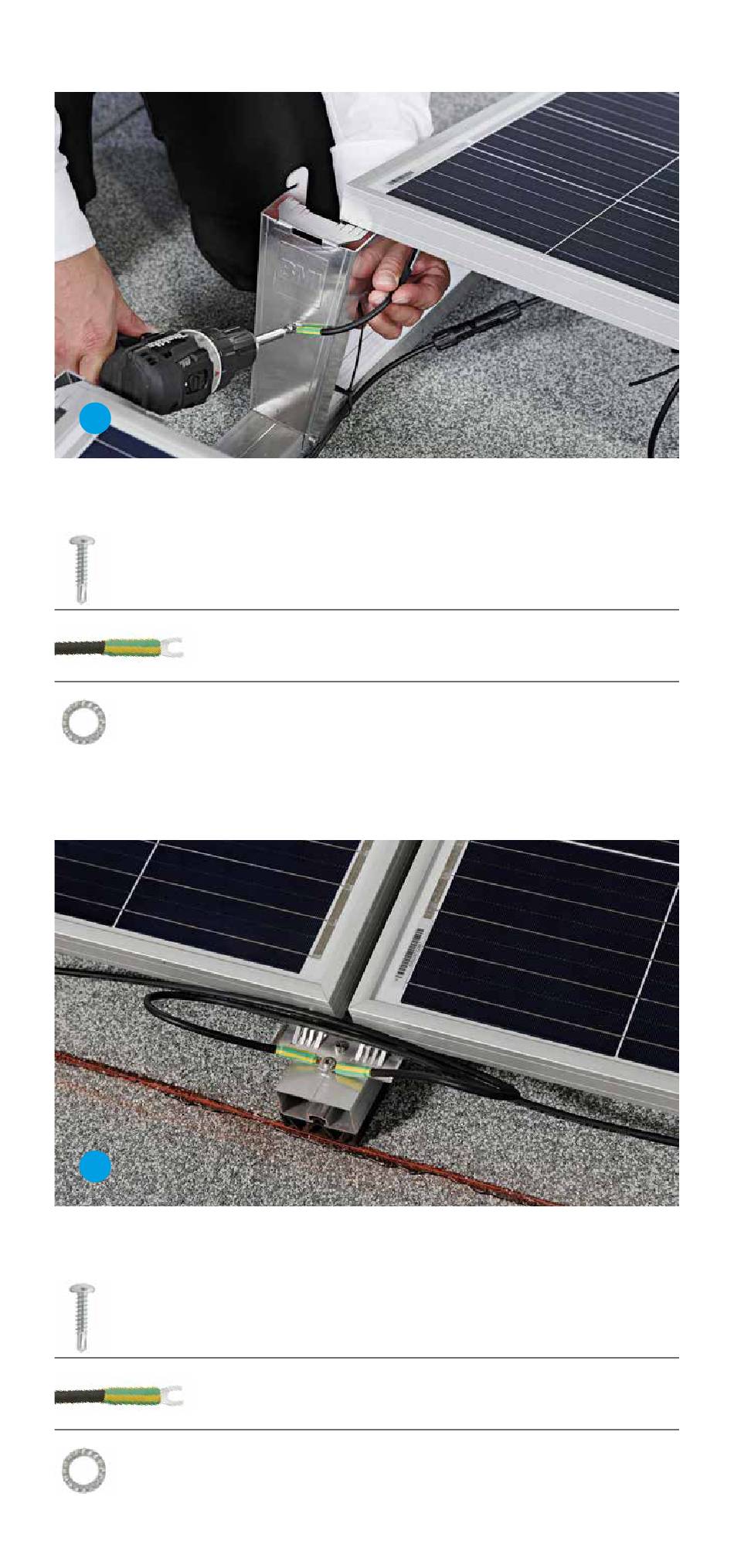

7.1.3 VERBINDUNG MODULE ZUM HECKTRÄGER
65
An die oberste Bohrung des Heckträgers das Potentialkabel an-
schrauben.
Bohrschraube Flachkopf 4,8 x 16 mm
Antrieb AW 25 (im Servicepack enthalten)
Fächerscheibe außenverzahnt 5 mm Form A2
DIN 6798

7.1.4 VERBINDUNG MONTAGESCHIENEN

66
Kabel mit Kabelbindern am Modul befestigen. Kabel sollte nicht
lose auf der Decklage aufliegen.
Bohrschraube Flachkopf pias 4,8 x 16 mm
Antrieb AW 25 (im Servicepack enthalten)
Fächerscheibe außenverzahnt 5 mm Form A2
DIN 6798
42
Gabelkabelschuh
Gabelkabelschuh
