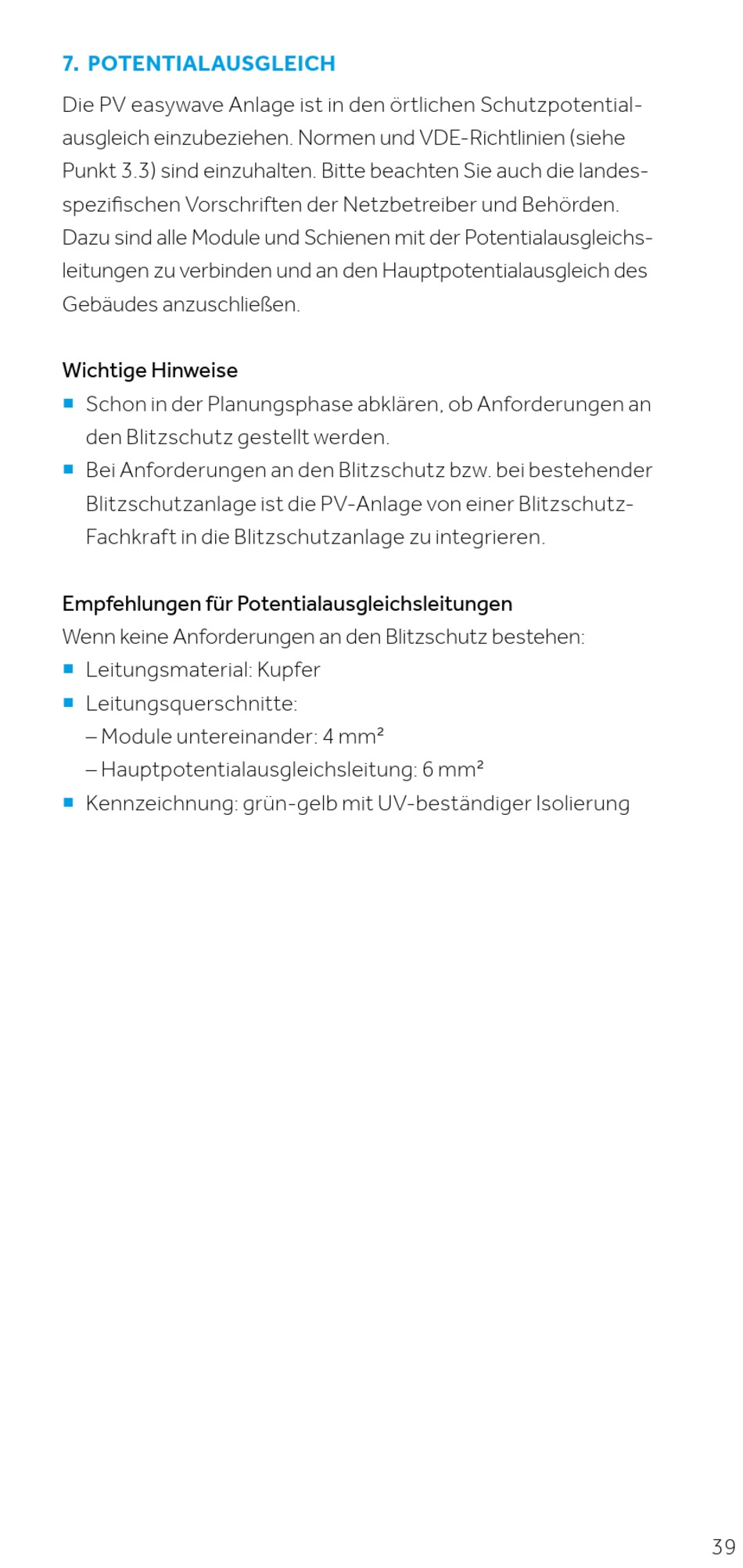

7. POTENTIALAUSGLEICH

Die PV easywave Anlage ist in den örtlichen Schutzpotential-
ausgleich einzubeziehen. Normen und VDE-Richtlinien (siehe
Punkt 3.3) sind einzuhalten. Bitte beachten Sie auch die landes-
spezifischen Vorschriften der Netzbetreiber und Behörden.
Dazu sind alle Module und Schienen mit der Potentialausgleichs-
leitungen zu verbinden und an den Hauptpotentialausgleich des
Gebäudes anzuschließen.
Wichtige Hinweise
Schon in der Planungsphase abklären, ob Anforderungen an
¡
den Blitzschutz gestellt werden.
Bei Anforderungen an den Blitzschutz bzw. bei bestehender
¡
Blitzschutzanlage ist die PV-Anlage von einer Blitzschutz-
Fachkraft in die Blitzschutzanlage zu integrieren.
Empfehlungen für Potentialausgleichsleitungen
Wenn keine Anforderungen an den Blitzschutz bestehen:
Leitungsmaterial: Kupfer
¡
Leitungsquerschnitte:
¡
– Module untereinander: 4 mm²
– Hauptpotentialausgleichsleitung: 6 mm²
Kennzeichnung: grün-gelb mit UV-beständiger Isolierung
¡
39
