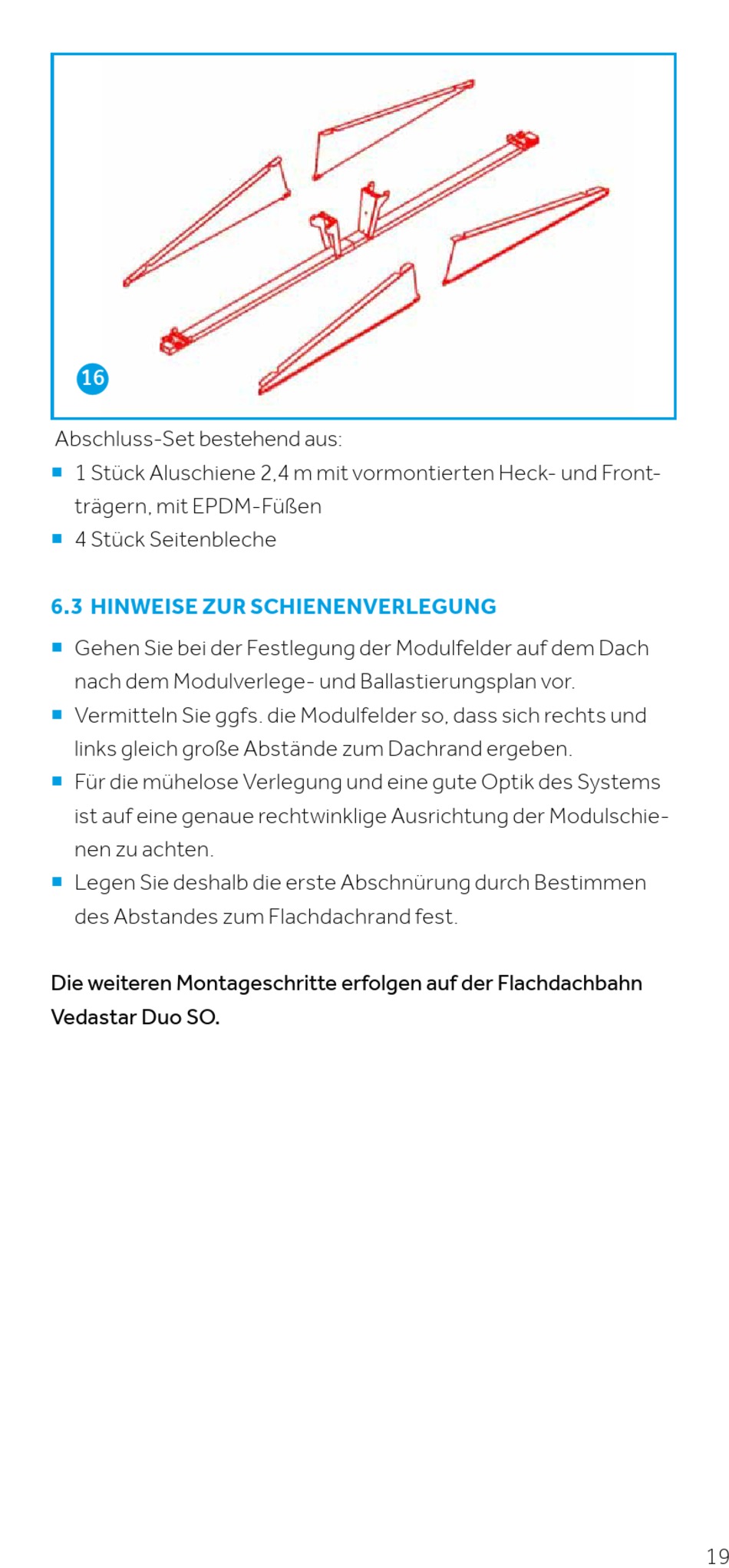

BMI PV easywave Verlegeanleitung Seite 19

16
Abschluss-Set bestehend aus:
1 Stück Aluschiene 2,4 m mit vormontierten Heck- und Front-
¡
trägern, mit EPDM-Füßen
4 Stück Seitenbleche
¡
6.3 HINWEISE ZUR SCHIENENVERLEGUNG
Gehen Sie bei der Festlegung der Modulfelder auf dem Dach
¡
nach dem Modulverlege- und Ballastierungsplan vor.
Vermitteln Sie ggfs. die Modulfelder so, dass sich rechts und
¡
links gleich große Abstände zum Dachrand ergeben.
Für die mühelose Verlegung und eine gute Optik des Systems
¡
ist auf eine genaue rechtwinklige Ausrichtung der Modulschie-
nen zu achten.
Legen Sie deshalb die erste Abschnürung durch Bestimmen
¡
des Abstandes zum Flachdachrand fest.
Die weiteren Montageschritte erfolgen auf der Flachdachbahn
Vedastar Duo SO.
19
