5 Installation

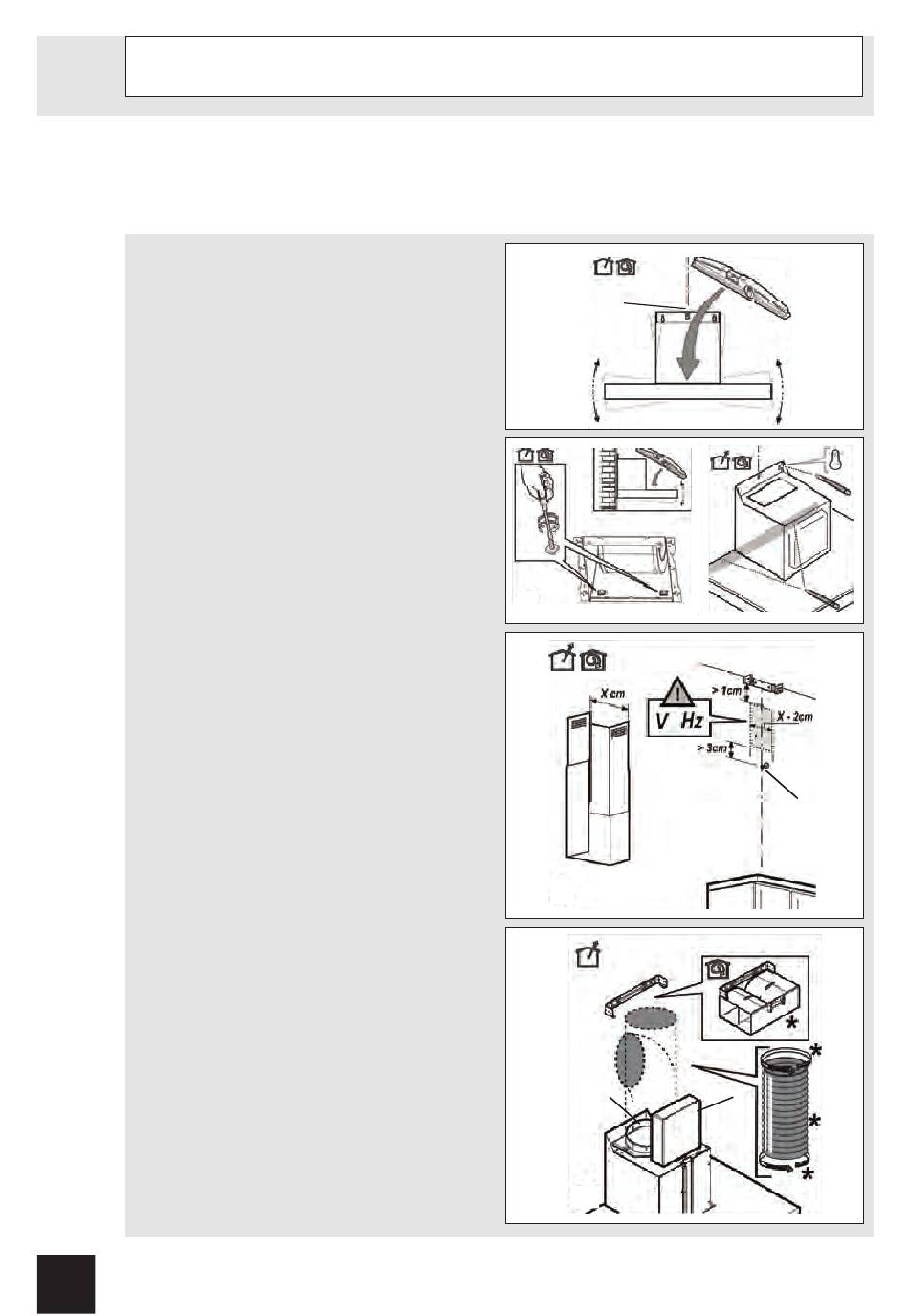

5.3 Montage der Haube

• Schrauben Sie die Dunstabzugshaube
mit den Dübeln und Schrauben an der
Wand fest. Mit Schraube A beginnen,
danach kann die Dunstabzugshabe
mithilfe einer Wasserwaage und den
Stellschrauben ausgerichtet werden.
• Schrauben Sie anschließend den Bügel
mit den Dübeln und Schrauben an der
Wand fest.
• Den Ableitfl ansch oben auf das
Motorgehäuse (B) montieren. Dann die
elektrische Einheit aufsetzen und mit
zwei Schrauben am Motorgehäuse (C)
anmontieren
• Setzen Sie das Abluftrohr in das
Ansatzstück (C) und anschließend in
den Anschluss am Luftaustrittgitter ein.
• Stecken Sie den Stecker in die
Steckdose.
• Platzieren Sie das obere Haubenrohr im
unteren.
• Den unteren Kocher um das
Motorgehäuse klappen und dieses
in die Abzugshaube senken. Den
oberen Kocher um den Bügel klappen
und diesen mit den Schrauben
festschrauben.
34
A
B
C
A
