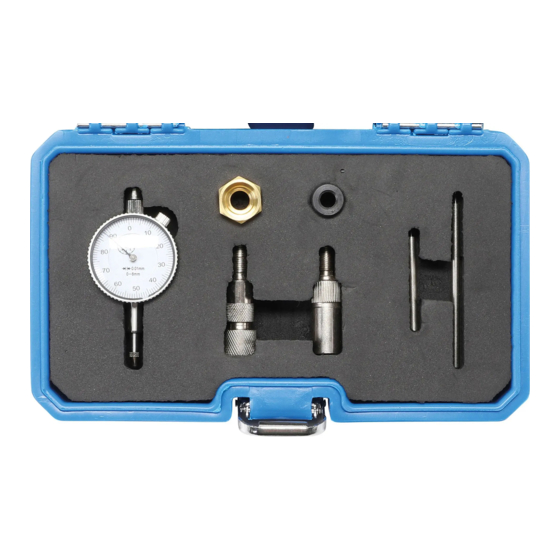

A Messuhr
B Adapter M14
C Adapter M10
D Taststift
E Taststift
F Messuhrhalter
G Verlängerung
1
Taststift
2
Messuhrhülse
3
Stellring
4
Stellring-Arretierung
5
1/100 mm Teilstriche
6
1 mm Teilstriche
7
Taststift, kurz
1. Zündkerze entfernen.
2. Messuhrenadapter in das
Zündkerzengewinde einschrauben.
3. Kolben auf den OT drehen
(ungefähr).
4. Messuhr im Adapter befestigen, dabei
die Tiefe so einstellen, dass die
Messuhr einen Wert anzeigt und der
Kolben im OT nicht gegen den
Messuhrhülse schlägt.
5. Kurbelwelle in beide Richtungen
drehen bis die Messuhr den höchsten
Wert anzeigt.
6. Ring an der Messuhr drehen bis der
Zeiger in der 0-Stellung steht.
7. Durch Drehen der Kurbelwelle kann
nun die Stellung des Kolbens
bestimmt werden. Wird gegen die
Drehrichtung gedreht steht der
Kolben vor OT, Wird mit der
Drehrichtung gedreht steht der
Kolben nach OT.

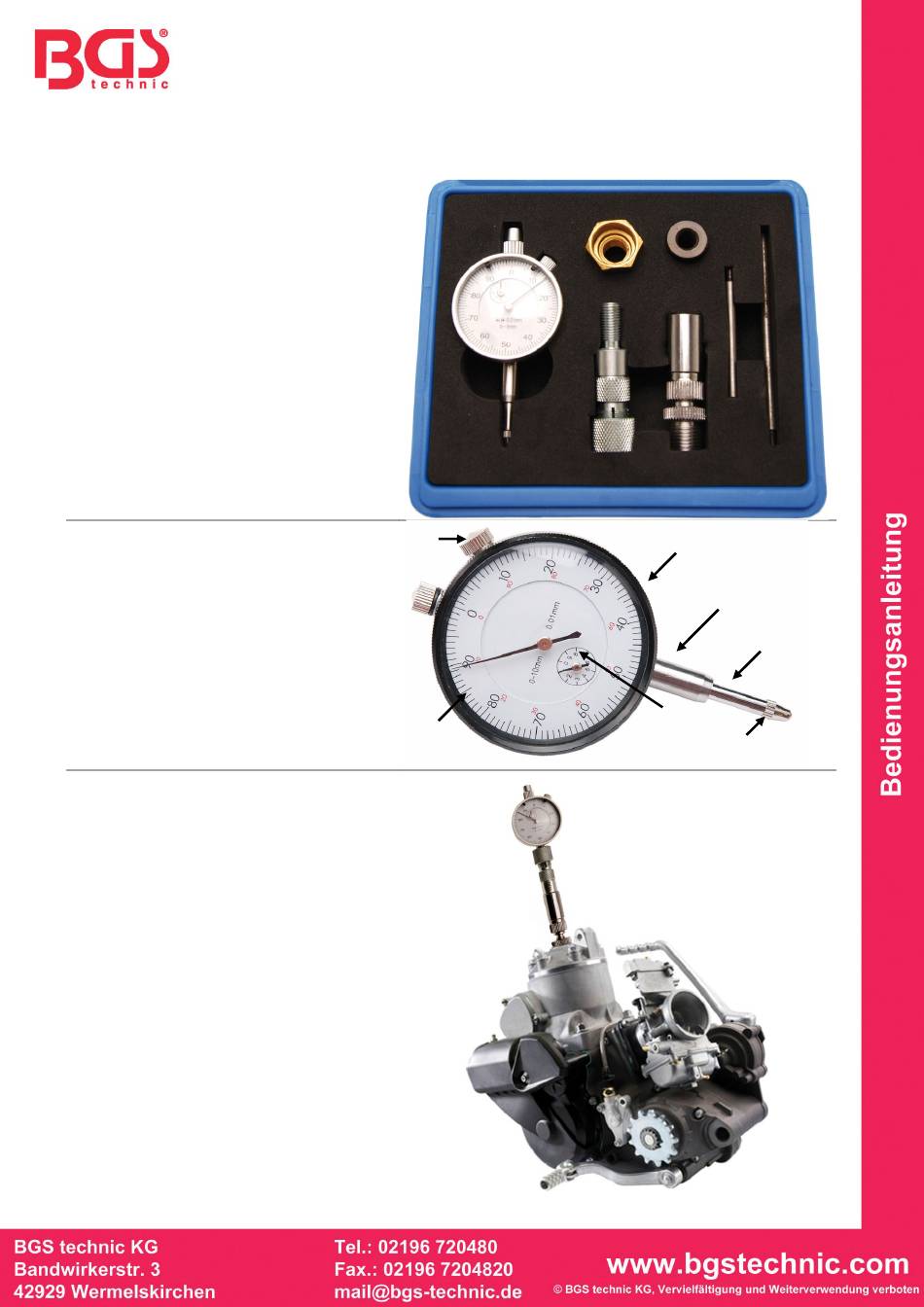

OT-Messuhr
A
4
5
Art. 8319
B
C
E
D
G
F
3
2
1
6
7
