5.4 Anschließen der elektrischen Leitungen
5.4.1 Überblick der elektrischen Anschlüsse
5.4.2 Über das Anschließen der elektrischen Leitungen
5.4.3 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln
5.4.4 So verbinden Sie den Adapter mit dem Gerät
Referenzhandbuch für den Monteur
8
a
b

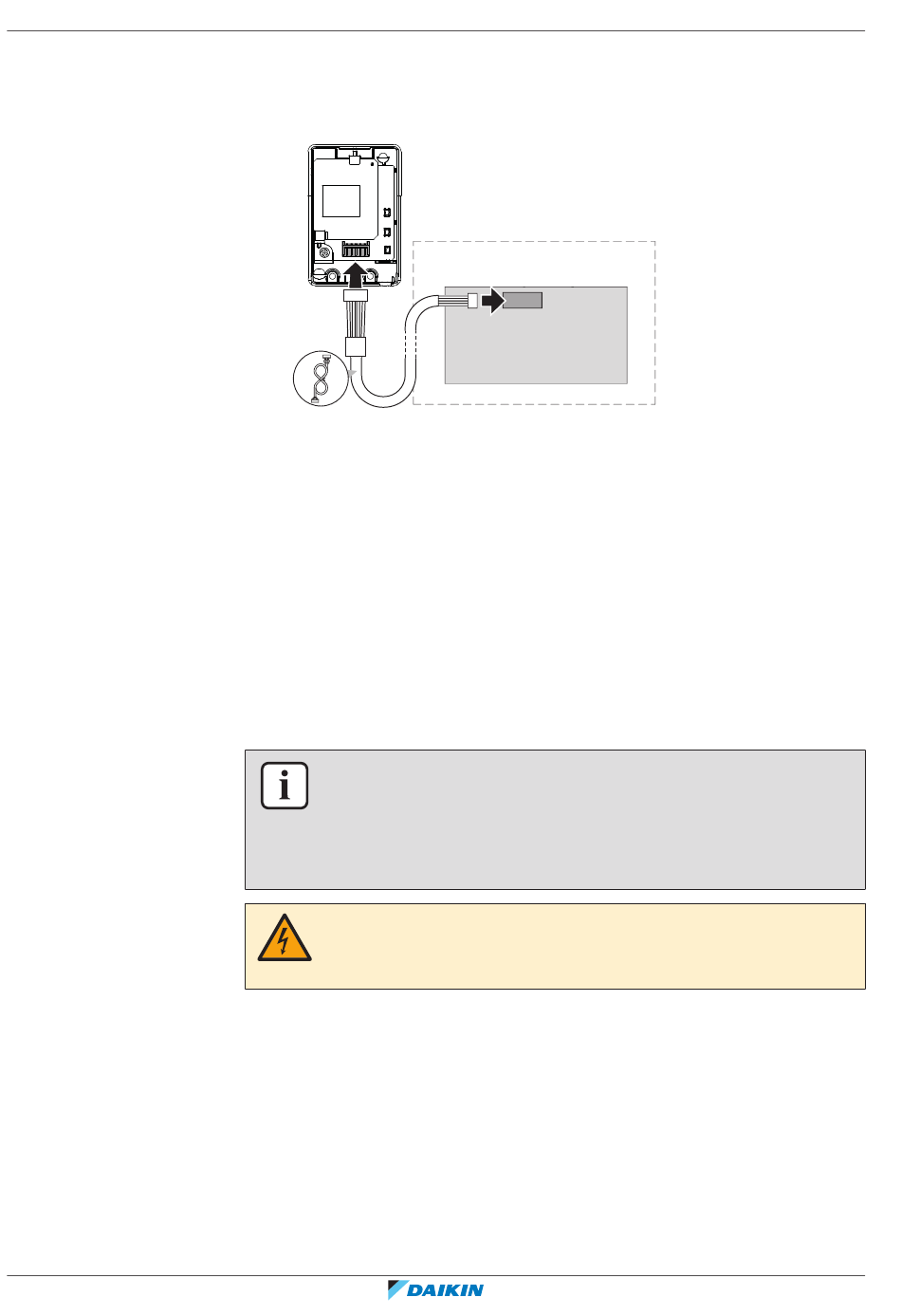

a WLAN-Adapter
b Anschlusskabel
c Platinenanschluss X801A
d Innengerät-Platine
e Innengerät
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden
Schritte auszuführen:
1 Anschließen des geteilten Endes des Anschlusskabels an das Innengerät;
2 Anschließen des anderen Endes des Anschlusskabels an den Adapter.
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in
den folgenden Kapiteln:
▪
Allgemeine Sicherheitshinweise
▪
Vorbereitung
GEFAHR: STROMSCHLAGGEFAHR
Schalten Sie die Stromversorgung erst ein, wenn Sie die elektrischen Leitungen
angeschlossen, den Adapter geschlossen und am Innengerät montiert haben.
1 Trennen Sie das Gehäuseoberteil vom Gehäuseunterteil.
e
c
d
X801A
BRP069C51
WLAN-Verbindungsadapter
