Inhaltszusammenfassung für Daikin BRP069A61

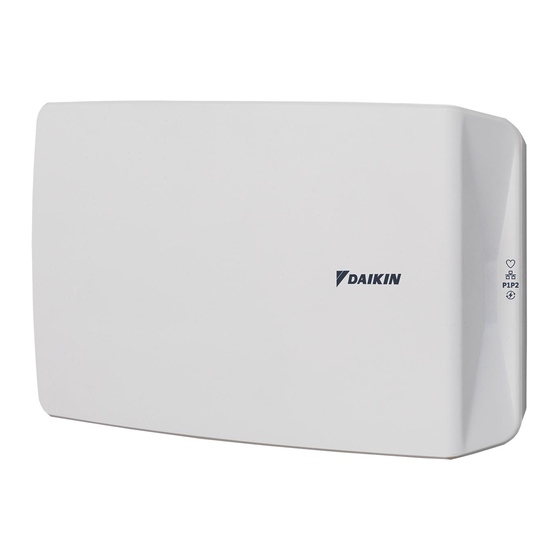

- Seite 1 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter Referenzhandbuch für den Monteur BRP069A61 Deutsch Daikin Altherma LAN-Adapter BRP069A62...
- Seite 2 5.4.2 So schließen Sie den LAN-Adapter ......Neueste Ausgaben der mitgelieferten Dokumentation können auf der Öffnen des LAN-Adapters ............regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler 5.5.1 Informationen zum Öffnen des LAN-Adapters .... verfügbar sein. 5.5.2 So öffnen Sie den LAN-Adapter........
- Seite 3 Smart Grid- Kompatibilitätsprüfung Aussparungen für die Wandmontage durch. Durchbruch-Öffnungen (Verkabelung von der Unterseite) Durchbruch-Öffnungen (Verkabelung von der Rückseite) Diese LED ist NUR für den BRP069A61 aktiv (beim Ethernet-Verbindung BRP069A62 ist sie vorhanden, aber IMMER inaktiv). Status-LEDs INFORMATION Komponenten: Platine Wenn...
- Seite 4 4 Vorbereitung >30 mm >30 mm Zubehör: BRP069A61 2× 1× 1× 1× Lassen Sie ausreichend Platz, um das Ethernetkabel anzuschließen, ohne dessen minimalen Biegeradius zu überschreiten (normalerweise 90 mm). Lassen Sie ausreichend Platz, um das Gehäuse mit einem Flachkopfschraubendreher zu öffnen (normalerweise 160 mm).
- Seite 5 ▪ 1000 Impulse/kWh Sie können die Kabel über die Unter- oder Rückseite in den Adapter Impulsdauer Mindest- 10 ms führen. Beachten Sie die folgenden Regeln und Beschränkungen: Einschaltzeit Mindest- 100 ms Ausschaltzeit BRP069A61+BRP069A62 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter 4P464229-1 – 2017.08...
- Seite 6 über die Aussparungen an der Rückseite (c) einzuführen. 3 Montieren Sie das Rückgehäuse mit den Schrauben und Dübeln aus dem Zubehörbeutel an der Wand. Montageöffnungen Durchbruch-Öffnungen an der Unterseite Durchbruch-Öffnungen an der Rückseite Referenzhandbuch für den Monteur BRP069A61+BRP069A62 Daikin Altherma LAN-Adapter 4P464229-1 – 2017.08...
- Seite 7 Phasen: Anschließen des Adapters an das Innengerät. Anschließen des Adapters an einen Router. Anschließen Adapters einen Stromzähler (nur BRP069A61). Anschließen des Adapters an die Digitalausgänge eines Solarwechselrichters/Energiemanagementsystems (nur BRP069A61). BRP069A61+BRP069A62 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter 4P464229-1 – 2017.08...
- Seite 8 So schließen Sie die Digitaleingänge an INFORMATION Diese Verbindung wird LAN-Adapter BRP069A61 unterstützt. INFORMATION Wie die Digitalausgänge an X1A angeschlossen werden, hängt von der Smart Grid-Anwendung ab. Die in den unten aufgeführten Anleitungen beschriebene Verbindung dient dazu, dass das System in der Betriebsart "Empfohlen EIN"...
- Seite 9 1 Setzen Sie das Frontgehäuse auf das Rückgehäuse und ziehen ▪ DIP-Schalter Sie die Schraube fest. Der LAN-Adapter ist im Grunde ein Plug-and-Play-Gerät. Sie müssen NUR in den folgenden Fällen Änderungen an den Einstellungen vornehmen: BRP069A61+BRP069A62 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter 4P464229-1 – 2017.08...
- Seite 10 Mal. Danach blinkt die Herzschlag-LED und zeigt so den ▪ über die Konfigurations-Webschnittstelle normalen LAN-Adapter-Betrieb an. Es kann bis zu INFORMATION 30 Minuten dauern, bevor der LAN-Adapter mit dem Daikin Altherma-Gerät synchronisiert ist. Zur einfachen Verwendung und um Zeit zu sparen, sollte die LAN-Adapter-Software über die App aktualisiert 6.2.3...
- Seite 11 6 Erweiterte-Funktion INFORMATION INFORMATION Anweisungen Zugriff Konfigurations- Beim BRP069A61 bedeutet "Stromversorgung" sowohl die Webschnittstelle finden Sie unter "6.3.1 Zugriff auf die Versorgung Innengeräts AUCH Konfigurations-Webschnittstelle" auf Seite 11. Erkennungsspannung mit 230 V Wechselstrom, die am X1A anliegt. Konfigurations-Webschnittstelle HINWEIS Verwenden Sie geeignete Werkzeuge, um die DIP- Der LAN-Adapter wird primär über eine spezielle Konfigurations-...
- Seite 12 Wenn Sie den LAN-Adapter mit dem Daikin Altherma-Gerät verbunden haben, registriert das System sein Vorhandensein In der Betriebsart "Empfohlen EIN" nutzt das Daikin Altherma- automatisch. Wenn Sie aber den Adapter nach der Installation aus System den Photovoltaikstrom für Raumheizung/Kühlen und/oder für dem System entfernen, müssen Sie dies manuell konfigurieren.
- Seite 13 Altherma-System aneinander abzugleichen, wird Statische Leistungsbegrenzung Stromverbrauch des Daikin Altherma-Geräts entweder statisch oder Der Stromverbrauch des Daikin Altherma-Geräts ist statisch auf dynamisch beschränkt. Basis eines festen Werts beschränkt (standardmäßig 1,5 kW), der in der Konfigurations-Webschnittstelle festgelegt ist. Während der 7.2.1 Strompufferung Energiepufferung übersteigt...
- Seite 14 Eine vollständige Beschreibung der Status-LEDs finden Sie unter 1 Setzen Sie den DIP-Schalter 4 auf die Position "ON" und setzen "2 Hinweise zum Produkt" auf Seite 2. Sie den Adapter zurück, indem Sie das Daikin Altherma-Gerät AUS- und wieder EINSCHALTEN. Ergebnis: Der Adapter verwendet nun eine feste IP-Adresse (169.254.10.10).
- Seite 15 9 Technische Daten Technische Daten Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). Der vollständige Satz der jüngsten technischen Daten ist verfügbar im Extranet unter Daikin (Authentifizierung erforderlich). Elektroschaltplan SD-Karte Router Hydro-SWB PV mit potenzialfreiem Kontakt.
- Seite 16 4P464229-1 2017.08...
