Verwandte Anleitungen für Daikin BRP069B41
Inhaltszusammenfassung für Daikin BRP069B41

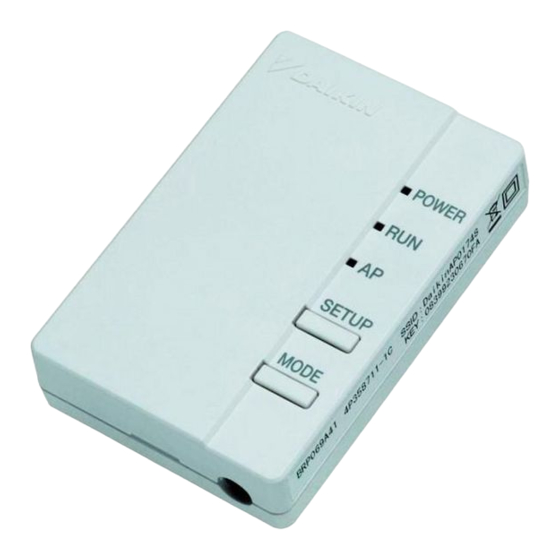

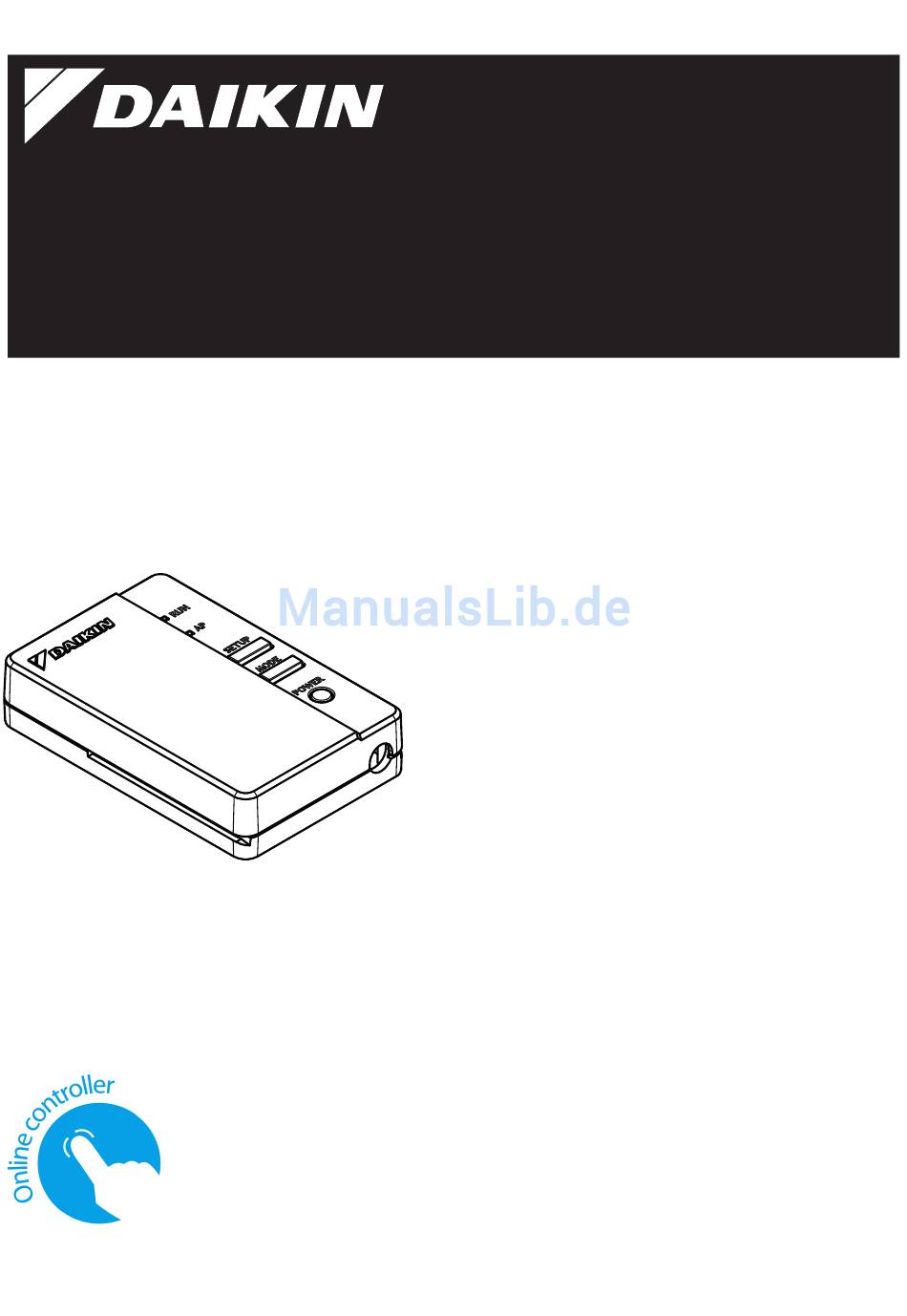

- Seite 1 4P481234-1 Installationsanleitung WLAN-Verbindungsadapter <BRP069B41> <BRP069B42> <BRP069B43> <BRP069B44> <BRP069B45>...
- Seite 3 Version dieses Handbuchs finden Sie auf der oben genannten Startseite. Hiermit erklärt die Daikin Industries Czech Republic s.r.o., dass der Funkgerättyp BRP069B41 der Richtlinie 2014/53/EU entspricht. Zubehör Überprüfen Sie, ob das folgende Zubehör im Lieferumfang vorhanden ist.
- Seite 4 Zubehör BRP069B43 (A) WLAN- (C) Halterung (D) Kabelsatz (E) Kabelbinder Verbindungsadapter Installationsanleitung mit Basis (F) Schaltkasten (G) Platine BRP069B44 (A) WLAN- (C) Halterung (D) Kabelsatz (E) Kabelbinder Verbindungsadapter Installationsanleitung mit Basis G) Platine BRP069B45 (A) WLAN- (D) Kabelsatz Verbindungsadapter Installationsanleitung Deutsch 2...
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bei der englischen Fassung der Anleitung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals. Nachfolgend ist die Bedeutung der in dieser Dokumentation verwendeten Symbole erläutert. Händigen Sie dem Kunden diese Installationsanleitung nach Abschluss der Installation aus. - Seite 6 Sicherheitshinweise Weist auf eine Situation hin, Warnung die zum Tod oder schweren Verletzungen führen kann. Vorsichtsmaßnahmen im Betrieb: Unterlassen Sie jegliches Zerlegen, Umbauen oder Reparieren des Gerätes. (Die Nichtbeachtung kann zu einem Brand, Stromschlag oder zu Verletzungen führen.) ...
-
Seite 7: Vorsichtsmaßnahmen Bei Der Installation
Sicherheitshinweise Weist auf eine Situation hin, die zu Achtung Sachschäden oder Verletzungen führen kann. Vorsichtsmaßnahmen bei der Installation: Nicht installieren, wo entflammbares Gas austreten kann. (Dies kann zu einem Brand führen.) Fassen Sie den Stecker mit den Fingern an, wenn Sie das Verbindungskabel abziehen. -
Seite 8: Entsorgungsvorschriften
Entsorgungsvorschriften Ihr Produkt ist mit diesem Symbol gekennzeichnet. Dieses Symbol bedeutet, dass elektrische und elektronische Produkte nicht mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf keinen Fall selber, das System zu demontieren. Die Demontage des Produkts und weiteren Teilen muss von einem qualifizierten Monteur in Übereinstimmung mit den relevanten örtlichen und staatlichen Vorschriften erfolgen. -
Seite 9: Für Folgende Innengeräte
Hauptkomponenten Frequenzbereich: 2400 MHz–2483,5 MHz Radioprotokoll: IEEE 802.11b/g/n RF-Kanal: 1–11 Ausgangsleistung: 0 dBm~18 dBm ERP: 17 dBm (11b) / 13 dBm (11g) / 12 dBm (11n) Spannungsversorgung: DC 14 V / 100 mA RF-Kanal: Funkfrequenzkanal ERP: Effektive Strahlungsleistung Für folgende Innengeräte Ausführliche Informationen zur Installation des WLAN-Adapters und zu den passenden Geräten finden Sie auf http://www.onlinecontroller.daikineurope.com. -
Seite 10: Installation
Installation Installationsarbeiten Schalten Sie die Stromversorgung während der Installationsarbeiten immer Warnung aus. (Die Berührung der stromführenden Teile kann zu einem Stromschlag führen.) Der Hauptschalter der Installation befindet sich am Außengerät. Auswählen eines Anbringungsortes Der WLAN-Adapter muss an einem Ort aufgestellt werden, an dem folgende Bedingungen gelten: ... - Seite 11 Installation Installationsarbeiten Schließen Sie das Verbindungskabel am Produkt an. Schließen Sie den Stecker des Verbindungskabels an (weiß). Befestigen Sie das Verbindungskabel in der Einkerbung im Adaptergehäuse (Unterteil). Verbinden Sie den Stecker mit dem Anschluss derselben Farbe. Anschluss (weiß) Befestigen Sie das Verbindungskabel und stellen Sie sicher, dass keine externen Kräfte auf das Kabel ausgeübt werden.
- Seite 12 Installation Installationsarbeiten Versetzen Sie das Adaptergehäuse in seinen ursprünglichen Zustand. Lassen Sie den oberen Teil des Gehäuseoberteils in den Clip oben im Gehäuseunterteil einschnappen und drücken Sie dann auf das Gehäuseoberteil, um das Gehäuse zu schließen. Clip im Clip im oberen Teil des oberen Teil des Adaptergehäuse-...
- Seite 13 Installation Installationsarbeiten Installation des WLAN-Adapters BRP069B41/B45 Installieren Sie den WLAN-Adapter im Innengerät. Ausführliche Informationen zur Installation des WLAN-Adapters an Ihrem Modell finden Sie auf http://www.onlinecontroller.daikineurope.com. BRP069B42/B43/B44 Installieren Sie den WLAN-Adapter außerhalb des Innengeräts. Es gibt zwei Methoden für die Installation: A und B.
- Seite 14 Installation Installationsarbeiten TYP B Die Position des WLAN-Adapters an der Wand/Fläche wird mit doppelseitigem Klebeband fixiert. In diesem Fall benötigen Sie die Schrauben aus dem Zubehörsatz nicht, um die Halterung zu fixieren. 1. Bringen Sie das doppelseitige Klebeband aus dem Zubehörsatz an der Rückseite der Halterung an, wie unten dargestellt.
- Seite 15 Installation Installationsarbeiten Funktionsprüfung Schalten Sie die Stromversorgung ein und überprüfen Sie, dass die LED [RUN] des Produkts blinkt. Bringen Sie vor dem Einschalten der Stromzufuhr immer das (obere) Adaptergehäuse an. Deutsch 13...
- Seite 16 Installationsmethode für den Daikin-Online-Controller Für Android-Mobiltelefone Für iPhones (1) Öffnen Sie [Google Play]. (1) Öffnen Sie den [App Store]. (2) Suchen Sie nach [Daikin- (2) Suchen Sie nach [Daikin- Online-Controller]. Online-Controller]. (3) Befolgen Sie für die Installation (3) Befolgen Sie für die Installation...
-
Seite 17: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung In der folgenden Tabelle finden Sie eine kurze Beschreibung, wie Sie Störungen und Probleme bei der Installation des Produkts oder mit den Verbindungseinstellungen beheben können. Weitere Einzelheiten dazu finden Sie in den Häufig gestellten Fragen auf der Startseite. Wenn dies eintritt Erläuterung und zu überprüfende Punkte... - Seite 18 Fehlerdiagnose und -behebung Wenn dies eintritt Erläuterung und zu überprüfende Punkte Beim Versuch, eine → Wenn die AP-LED nicht leuchtet, direkte Verbindung zum drücken Sie 2 Sekunden lang die Adapter herzustellen Taste "Mode", um in den Modus (AP-Modus), wird "AP" zu wechseln. der WLAN-Adapter →...
- Seite 20 4P481234-1 2017.05...
