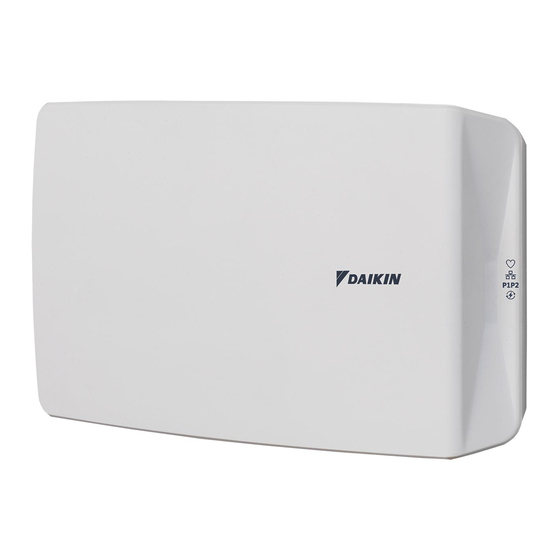

Daikin BRP069A61 Referenzhandbuch Für Den Monteur

Altherma lan-adapter
Vorschau ausblenden

Werbung

Referenzhandbuch für den
Monteur
Daikin Altherma LAN-Adapter
Referenzhandbuch für den Monteur
BRP069A61
Deutsch
Daikin Altherma LAN-Adapter
BRP069A62

Werbung

loading

  Verwandte Anleitungen für Daikin BRP069A61

  Inhaltszusammenfassung für Daikin BRP069A61

  • Seite 1 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter Referenzhandbuch für den Monteur BRP069A61 Deutsch Daikin Altherma LAN-Adapter BRP069A62...
  • Seite 2: Inhaltsverzeichnis

    6 Starten des Systems Neueste Ausgaben der mitgelieferten Dokumentation können auf der 7 Erweiterte-Funktion regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Übersicht: Konfiguration ............15 Konfiguration des LAN-Adapters für die App-Steuerung... 15 Die Original-Dokumentation ist auf Englisch verfasst. Bei der Konfiguration des LAN-Adapters für die Smart Grid-...
  • Seite 3: Hinweise Zum Produkt

    Durchbruch-Öffnungen (Verkabelung von der Rückseite) Smart Grid- Ethernet-Verbindung Status-LEDs Kompatibilitätsprüfung durch. Komponenten: Platine Diese LED ist NUR für den BRP069A61 aktiv (beim BRP069A62 ist sie vorhanden, aber IMMER inaktiv). INFORMATION ▪ Das System wird mit dem DIP-Schalter konfiguriert. Weitere Informationen siehe "7 ...
  • Seite 4: App-Steuerung (Nur)

    2 Hinweise zum Produkt 2.2.1 App-Steuerung (nur) P1/P2 LAN-Adapter (BRP069A61/BRP069A62) Bedieneinheit Innengerät Router Referenzhandbuch für den Monteur BRP069A61+BRP069A62 Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 5: Smart Grid-Anwendung (Nur)

    2 Hinweise zum Produkt 2.2.2 Smart Grid-Anwendung (nur) P1/P2 230 V AC LAN-Adapter (BRP069A61) Solarwechselrichter/Energiemanagementsystem Innengerät Schutzschalter Bedieneinheit Sonnenkollektoren Stromzähler (optional) BRP069A61+BRP069A62 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 6: App-Steuerung + Smart Grid-Anwendung

    2 Hinweise zum Produkt 2.2.3 App-Steuerung + Smart Grid-Anwendung P1/P2 230 V AC LAN-Adapter (BRP069A61) Innengerät Bedieneinheit Router Stromzähler (optional) Solarwechselrichter/Energiemanagementsystem Schutzschalter Sonnenkollektoren Referenzhandbuch für den Monteur BRP069A61+BRP069A62 Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 7: Systemanforderungen

    3 Über die Verpackung BRP069A61 BRP069A62 Systemanforderungen WENN die Stromzähler — Die für das Daikin Altherma-System geltenden Anforderungen Verbindung zu einem 2-adriges Kabel — hängen von der LAN-Adapter-Anwendung/dem Systemlayout ab. Stromzähler (X2A) besteht App-Steuerung WENN die 2-adriges Kabel — Posten...
  • Seite 8: Vorbereitung

    Lesen Sie auch die Anforderungen bezüglich der maximalen Kabellänge unter "4.2  Überblick elektrischen Anschlüsse" auf Seite 9. ▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der Installation: Zubehör Zubehör: BRP069A61 2× 1× 1× 1× 1× 3× 3× 3× 4× 1× 1×...
  • Seite 9: Überblick Der Elektrischen Anschlüsse

    Überblick der elektrischen App-Steuerung (nur) Der Router ist eine Anschlüsse verpflichtende Systemkomponente, die für die Anschlüsse Kommunikation zwischen dem Daikin Altherma-System und dem Smartphone erforderlich ist. Weitere Informationen siehe "2.2 Systemlayout" auf Seite 3. Smart Grid-Anwendung (nur) Der Router ist KEINE verpflichtende Systemkomponente, sondern wird nur als Hilfsmittel für...
  • Seite 10: Innengerät

    Router Digitalausgängen eines Solarwechselrichters/ Stromleitungsadapter Energiemanagementsystems und ermöglicht die Integration des Stromleitung Daikin Altherma-Systems in eine Smart Grid-Anwendung. INFORMATION X1A/N+L versorgen den Eingangskontakt des X1A mit einer Es wird empfohlen, den LAN-Adapter direkt mit dem Erkennungsspannung 230  V  Wechselstrom. Durch Router zu verbinden.
  • Seite 11: So Montieren Sie Das Rückgehäuse An Der Wand

    über die Aussparungen an der Rückseite (c) einzuführen. 3 Montieren Sie das Rückgehäuse mit den Schrauben und Dübeln aus dem Zubehörbeutel an der Wand. Montageöffnungen Durchbruch-Öffnungen an der Unterseite Durchbruch-Öffnungen an der Rückseite BRP069A61+BRP069A62 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 12: So Montieren Sie Die Platine Im Rückgehäuse

    Innengerät (P1/P2). WARNUNG ▪ Anschließen des Adapters an einen Router. Um Schäden und/oder Verletzungen zu verhindern, stellen Sie KEINE Verbindungen zum X1A und X2A am LAN- Adapter BRP069A62 her. Referenzhandbuch für den Monteur BRP069A61+BRP069A62 Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 13: So Schließen Sie Das Innengerät An

    5.3.4 So schließen Sie den Router an Diese Verbindung wird LAN-Adapter BRP069A61 unterstützt. INFORMATION Solarwechselrichter/das Energiemanagementsystem mit X1A verbunden wird, hängt von der Smart Grid-Anwendung ab. Die in den unten aufgeführten Anleitungen beschriebene Verbindung dient dazu, dass das System in der Betriebsart "Empfohlen EIN"...
  • Seite 14: Abschließen Der Lan-Adapterinstallation

    5.5.1 Informationen zum Öffnen des LAN- Adapters Im Rahmen der normalen Montageschritte muss der Adapter NICHT geöffnet werden. Falls Sie ihn aber öffnen müssen, befolgen Sie die folgenden Schritte. Referenzhandbuch für den Monteur BRP069A61+BRP069A62 Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 15: So Öffnen Sie Den Lan-Adapter

    Seite 18 LAN-Adapter öffnen (sowohl die Spannung über das Innengerät an den X3A als auch die Erkennungsspannung, Entfernen des LAN-Adapters aus "7.9 Entfernen" auf Seite 19 die am X1A anliegt, falls zutreffend). dem Daikin Altherma-System INFORMATION 5.5.2 So öffnen Sie den LAN-Adapter Wenn gleichen...
  • Seite 16: So Aktualisieren Sie Die Lan-Adapter-Software

    Möglichkeiten: INFORMATION Abrufen über Anweisung Während der Softwareaktualisierung können der LAN- Die App Daikin Online Controller ▪ Rufen Adapter und die App NICHT bedient werden. Es ist "Adapterinformationen" > "IP- möglich, dass die Bedieneinheit des Innengeräts den Adresse" auf.
  • Seite 17: Systeminformationen

    DIP-Schalter zu konfigurieren. durchführen. Verwenden Sie diese Funktion mit Sorgfalt. Das Zurücksetzen auf die werkseitigen Einstellungen kann INFORMATION in den folgenden Fällen praktisch sein: Beim BRP069A61 bedeutet "Stromversorgung" sowohl die ▪ Sie können den LAN-Adapter nicht (mehr) im Netzwerk Versorgung Innengeräts AUCH finden;...
  • Seite 18: Netzwerkeinstellungen

    2 Setzen Sie den DIP-Schalter 2 auf "ON". Netzwerk-/IP-Einstellungen vor, wenn dies absolut 3 Schalten Sie die Stromversorgung ein. erforderlich ist (z.  B. wenn das System den LAN-Adapter nicht automatisch erkennt). Referenzhandbuch für den Monteur BRP069A61+BRP069A62 Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 19: Entfernen

    Der Solarwechselrichter/das Energiemanagementsystem steuert den Zustand der Digitaleingänge des LAN-Adapters. Abhängig vom Entfernen Status der Eingänge (geöffnet oder geschlossen) kann das Daikin Altherma-System in den folgenden Smart Grid-Betriebsarten laufen: Wenn Sie den LAN-Adapter mit dem Innengerät verbunden haben/ Smart Grid-Betriebsart ihn davon trennen, sollte das System sein Vorhandensein/Fehlen automatisch registriert.
  • Seite 20: Smart Grid-Einstellungen

    Brauchwasser. Der Brauchwasserspeic Speicher heizt das In der Betriebsart "Empfohlen EIN" wird der Stromverbrauch des Teil Wasser auf die Daikin Altherma-Systems entweder statisch oder dynamisch Systems ist. maximale Temperatur beschränkt. In beiden Fällen ist es möglich, den Stromverbrauch der auf. elektrischen...
  • Seite 21: Betriebsarten

    8.2.2 Modus "Empfohlen EIN" den Stromzähler. Um die Stromeinspeisung in das Netz zu In der Betriebsart "Empfohlen EIN" nutzt das Daikin Altherma- minimieren, läuft das Innengerät System den Solar-/Netzstrom (wenn er verfügbar ist, wie durch den so viel wie möglich.
  • Seite 22: Systemanforderungen

    Systemanforderungen NICHT). Für die Smart Grid-Anwendung gelten die folgenden Anforderungen Der LAN-Adapter ist NICHT mit Schließen Sie den LAN-Adapter für das Daikin Altherma-System: dem Router verbunden oder der an einen Router an, der DHCP Router unterstützt KEIN DHCP. unterstützt. Posten...
  • Seite 23: Fehlercodes Des Lan-Adapters

    AUS. Wenn die LED länger als 30 Minuten weiterhin blinkt, ist die Kompatibilitätsprüfung fehlgeschlagen und es ist KEIN Smart Grid-Betrieb möglich. Eine vollständige Beschreibung der Status-LEDs finden Sie unter "2 Hinweise zum Produkt" auf Seite 2. BRP069A61+BRP069A62 Referenzhandbuch für den Monteur Daikin Altherma LAN-Adapter 4P464229-1B – 2018.10...
  • Seite 24: Technische Daten

    10 Technische Daten Technische Daten Ein Teil der aktuellen technischen Daten ist auf der regionalen Daikin-Website verfügbar (öffentlich zugänglich). Die vollständigen technischen Daten sind über das Daikin Business Portal verfügbar (Authentifizierung erforderlich). 10.1 Elektroschaltplan SD-Karte 1 2 3 4 5 6 7 8...
  • Seite 28 4P464229-1B 2018.10...
