Zur Einrichtung des Produkts eignet
sich ein aktueller Web-Browser,
z.B. Internet Explorer 6 oder
Netscape Navigator 6.2.3.
Vor dem Start
1 . Wenn Sie diesen Router erworben haben, um eine Hochgeschwindigkeits-
Internetverbindung mit mehreren Computern gleichzeitig zu nutzen, müssen Sie
entweder über ein Ethernet-basiertes Kabelmodem oder über ein DSL-Modem mit
dafür eingerichtetem Account bei einem Internet-Dienstanbieter (ISP) verfügen.
2. Es wird empfohlen, den DI-514 Wireless Router von dem mit dem Modem
verbundenen Computer aus zu konfigurieren. Der DI-514 Router übernimmt die
Funktion eines DHCP-Servers und weist im Netzwerk die IP-Adressen zu. Im
Anhang am Ende dieser Kurzanleitung für die Installation bzw. im Handbuch
auf der CD-ROM finden Sie weitere Informationen zur automatischen
Zuweisung von IP-Adressen.
Lieferumfang überprüfen
Sollte eines dieser Teile fehlen oder beschädigt sein, wenden
Sie sich an Ihren Fachhändler.
© 2003 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Änderungen
vorbehalten. DI-514. 06132003

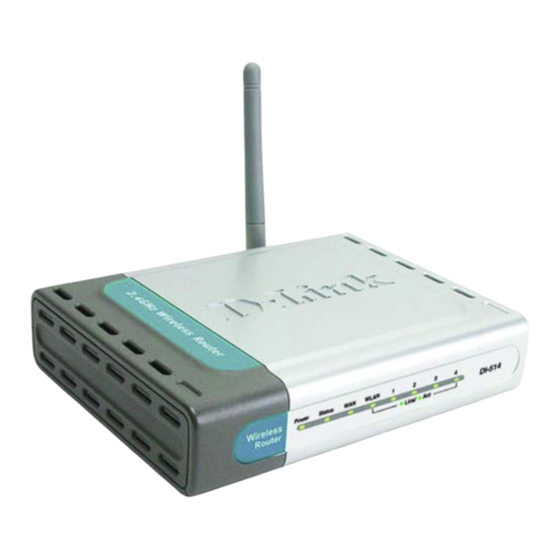

DI-514 2.4GHz Wireless Router
CD-ROM mit Handbuch und Garantiekarte
Ethernetkabel (CAT5 UTP/ungekreuzt)
Netzteil 5V, (Gleichstrom)
13
DI-514
2.4GHz Wireless Router
Die Verwendung
eines Netzteils mit
abweichender
Spannung führt zur
Beschädigung des
Geräts und zum
Erlöschen der
Garantie.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DI-514
Inhaltszusammenfassung für D-Link DI-514
- Seite 1 Geräts und zum Erlöschen der Sollte eines dieser Teile fehlen oder beschädigt sein, wenden Garantie. Sie sich an Ihren Fachhändler. © 2003 D-Link Systems, Inc. Alle Rechte vorbehalten. Marken und eingetragene Marken sind Eigentum ihrer jeweiligen Inhaber. Änderungen vorbehalten. DI-514. 06132003...
-
Seite 2: Wireless Router Di-514 Mit Dem Netzwerk Verbinden
3. Kabel-/DSL-Modem (eingeschaltet) – DI-514 (eingeschaltet) Verbinden Sie das andere Ende des Ethernetkabels mit dem WAN-Anschluss auf der Rückseite des DI-514. Die LED „WAN” leuchtet und zeigt dadurch an, dass eine Verbindung hergestellt wurde. Sollte die LED „WAN” nicht leuchten, wiederholen Sie Schritt B1, und folgen Sie den Anweisungen. - Seite 3 Über die noch freien Ethernet LAN-Schnittstellen auf der Rückseite des DI- 614+ können Sie mit zusätzlichen Ethernet-Kabeln (CAT5 UTP) weitere Ethernet-fähige Rechner verbinden. LED WLAN: Die Anzeige LEDs LAN 1–4: Diese leuchtet, wenn der DI-514 Anzeigen leuchten, betriebsbereit für wenn am LED Status – Bei drahtlose Ü...
-
Seite 4: Der Setup-Assistent
Der Setup-Assistent Starten Sie den Webbrowser, und geben Sie in das Adressfeld “http://192.168.0.1” ein. Drücken Sie anschließend die Eingabetaste. Das Anmeldedialogfeld wird angezeigt. Geben Sie im Feld “Username” den Benutzernamen “admin” ein, und lassen Sie das Feld “Password” frei. Klicken Sie auf Nach der Anmeldung wird der Home–Bildschirm <die Startseite>... - Seite 5 Der Setup Wizard (Fortsetzung) Danach werden folgende Bildschirme aufgerufen: Klicken Sie auf Next Geben Sie Ihr neues Passwort ein. Die Festlegung eines Passworts ist optional. Klicken Sie auf Next Wählen Sie in der Dropdown- Liste Ihre Zeitzone aus. Klicken Sie auf Next...
- Seite 6 Der Setup Wizard (Fortsetzung) Nun wird der Setup-Assistent gestartet, und die Art der Internetverbindung wird, wenn möglich, automatisch erkannt. Bei einer dynamischen Verbindung oder einer PPPoE- Verbindung werden Sie zur entsprechenden Seite weitergeleitet. Andernfalls wird der folgende Bildschirm angezeigt: Internetverbindung auswählen Sie werden aufgefordert, die Art der...
- Seite 7 Der Setup Wizard (Fortsetzung) Wenn Ihr Internet- Dienstanbieter eine statische IP-Adresse vorgibt und Sie die Option Static IP Address gewählt haben, wird das folgende Fenster angezeigt: Geben Sie die IP-Adresse gemäß den Vorgaben Ihres Internet-Dienstanbieters ein. Sie müssen alle erforderlichen Felder ausfüllen.
- Seite 8 Funk-Netzwerk anpassen. Klicken Sie auf Next Wenn Sie für Ihr drahtloses Netzwerk Verschlüsselung einsetzen wollen, kann der DI-514 die drahtlose Verschlüsselung in zwei Stufen durchführen: 64- und 128-Bit-Stärke. In der Standardeinstellung ist die Verschlüsselung deaktiviert. Zur Erhöhung der Sicherheit bei der drahtlosen Kommunikation können...
-
Seite 9: Internetverbindung Testen
Die Installation ist abgeschlossen! Klicken Sie auf Restart Klicken Sie auf Close Internetverbindung testen Abschließend wird wieder die Registerkarte “Home” angezeigt. Klicken Sie auf Starten Sie Ihren Webbrowser erneut (Internet Explorer oder Netscape Navigator), und rufen Sie eine beliebige Webseite auf. Auf diese Weise können Sie prüfen, ob die Verbindung mit dem Internet funktioniert. - Seite 10 Um eine Verbindung mit dem Netzwerk herzustellen, muss die Netzwerkkarte des Computers richtig konfiguriert sein. So wird der Netzwerkadapter für die automatische Zuweisung der IP-Adresse für den DI-514 Breitband-Router konfiguriert: Unter Windows XP: Klicken Sie auf “Start”. Klicken Sie anschließend mit der rechten Maustaste auf Netzwerkumgebung, und wählen Sie “Eigenschaften”.
- Seite 11 Unter Apple Macintosh OS X: Ö ffnen Sie das Apple- Menü, klicken Sie auf Netzwerk, und wählen Sie Klicken Sie auf System-Eigenschaften. Network Wählen Sie im Menü Show (Anzeige) den Befehl Built-in Ethernet aus. Wählen Sie im Menü Configure (Konfigurieren) den Befehl Using DHCP aus.
-
Seite 12: Technische Unterstützung
Aktualisierte Versionen von Software und Benutzerhandbuch finden Sie auf der Website von D-Link unter www.dlink.de D-Link bietet kostenfreie technische Unterstützung für Kunden in Deutschland, Ö sterreich, der Schweiz und in Osteuropa. Unsere Kunden können technische Unterstützung über unsere Website oder telefonisch anfordern.
