GC Aadva™ IOS
2.
Aufbau des Bildschirms
Im kleinen "Hilfsfenster" wird der Scanvorgang in Echtzeit angezeigt. Im blauen Bereich sehen Sie,
was die Kamera aktuell aufnimmt. Die grauen Bereiche sind die Bereiche, in denen ausreichend
Informationen für den Aufbau von 3-D-Bildern erfasst wurden. Bereiche, in denen die erfassten
Informationen noch nicht ausreichen, werden rot und gelb dargestellt. Bringen Sie den Handscanner
in diese Bereiche, um die fehlenden Informationen zu erfassen. Das heißt, der blaue Bereich muss in
den gelben und roten Abschnitten gehalten werden, bis diese grau angezeigt werden, also
vollständig erfasst wurden. Im Hauptbildschirm erhalten Sie einen Überblick über den gesamten Scan.
Die Fokusdistanz liegt zwischen 0 und 15 mm. Sie können die Zähne also beim Scannen berühren,
ohne dass der Scanvorgang dadurch unterbrochen wird. Durch das Berühren festgelegter
Oberflächen (z. B. der okklusale Bereich von Molaren und Prämolaren) werden sehr gute
Referenzpunkte, so genannte 'Wegpunkte' erzeugt, an denen der Scanvorgang fortgesetzt werden
kann, falls er einmal unterbrochen werden musste. Durch das Wegbewegen des Handscanners von
den Zähnen (bis zu 15 mm) wird auf der anderen Seite das Sichtfeld und somit auch die
Scangeschwindigkeit vergrößert. Das erleichtert auch das Kopieren von Unterschnitten und
schwierigen Bereichen.

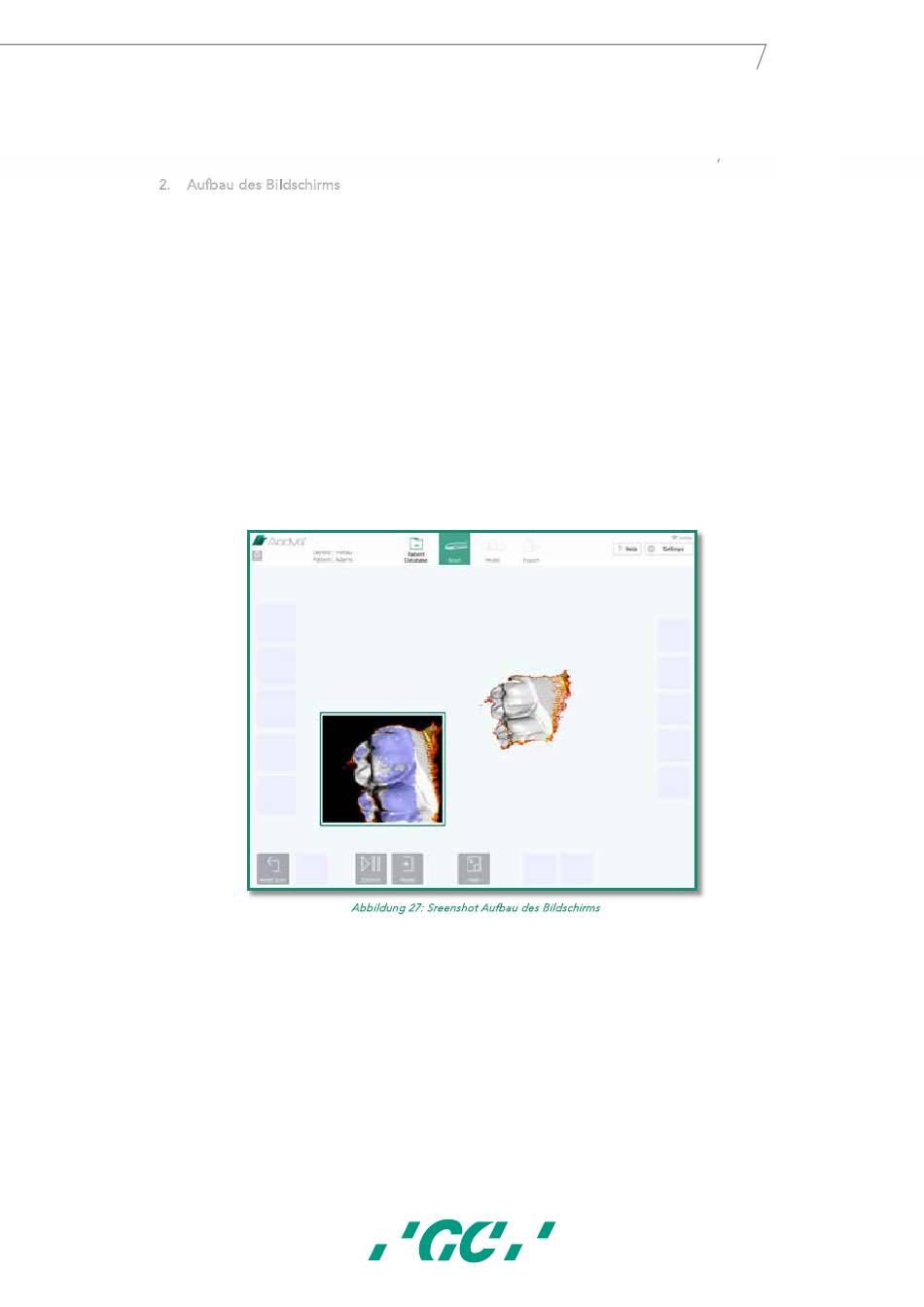

Abbildung 27: Sreenshot Aufbau des Bildschirms
Durch Berühren des Symbols "Hide" (Verbergen) am unteren Bildschirmrand wird das Hilfsfenster
geschlossen.
Wenn Sie den Scanvorgang wegen schlechter Scanqualität wiederholen möchten, berühren Sie das
Symbol "Reset Scan" (Scan zurücksetzen). Daraufhin werden Sie gefragt, ob Sie den Scan verwerfen
möchten.
Mit der Taste "Control" (Steuerung) können Sie den Scanvorgang jederzeit unterbrechen. Sie können
das Modell dann mit den Symbolen auf der rechten Bildschirmseite zur weiteren Auswertung
bewegen. Informationen hierzu finden Sie in der folgenden Abbildung und Tabelle.
35
33
