Konig & Meyer 26785 Aufbauanleitung

26785 Design Monitorstativ
- höhenverstellbares Stativ für GENELEC Monitore der Serie 8000
- sehr standfest und solide
- repräsentativer Auftritt
- Kabelführung innerhalb des Standrohres möglich
- Tragkraft: max. 20 kg; stufenweise höhenverstellbar von 1090 - 1690 mm; Gewicht: 13,4 kg
Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- ausschließlich für GENELEC-Monitore 8020A, 8030A, 8040A, 8050A.
- Bodenplatte mit Vorsicht handhaben, insbesondere bei Montage nicht fallenlassen.
- auf feste Schraubverbindungen achten.
- auf geeigneten und ebenen Untergrund achten.
- der Sicherungsbolzen muß stets installiert sein (siehe Kapitel HÖHENVERSTELLUNG).
- Kabel die innerhalb des Rohres geführt werden, sind v.a. an den Öffnungen durch geeignete Maßnahmen gegen Durchscheuern zu
- schützen (z.B. Schutzschläuche); ziehen sie einen Fachmann zu Rate.
- die Parkettschoner sind aus hochwertigem Material und so weit wie möglich frei von Weichmachern; zum Schutz von ganz besonders
- empfindlichen Böden (z.B. bestimmte Parkettsorten) sollte ggf. eine rutschfeste Unterlage verwendet werden.
- Monitor und Stativ niemals zusammen, sondern stets getrennt transportieren.
- Grund: der Monitor ist eingehängt (nicht verschraubt) und kann durch die Transportbewegungen sich oder das Stativ beschädigen.
AUFBAUANLEITUNG

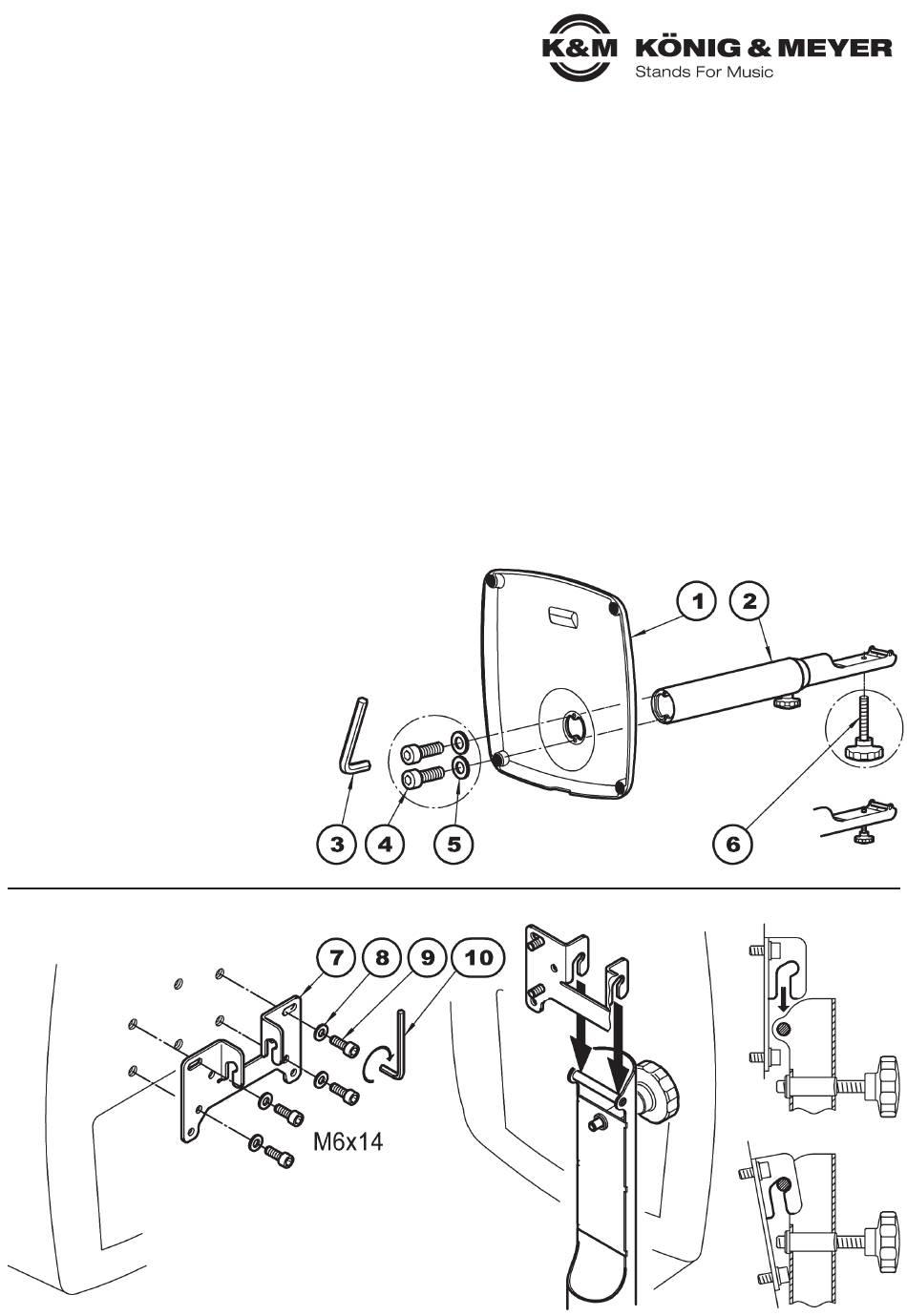

STATIV MONTIEREN
- empfohlen wird, das Monitorstativ mit
- zwei Personen aufzubauen
- Bodenplatte 1 auf dem Boden auslegen
- und dann senkrecht aufstellen
- Grundrohr 2 an die Bodenplatte 1 halten
- und mittels zweier Inbusschrauben M8 x 25 mm 4
- und U-Scheiben ø 8,4 mm 5 verschrauben;
- hierzu Schlüssel 3 benutzen
- Bodenplatte mit Stativ vorsichtig
- auf den Boden stellen
- Sterngriffschraube 6 in Auszugrohr eindrehen
- bis das Gewinde vorne kurz herausragt
GENELEC-MONITOR ANBRINGEN
a.
- Halteplatte 6 mit vier
- Inbusschrauben M6 x 14 mm 8
- und U-Scheiben ø 6,4 mm 7 an
- Monitor schrauben, hierzu Inbus-
- schlüssel SW5 10 benutzen
- Entsprechendes Lochbild wählen
b.
- Halteplatte
- (mit montiertem
- GENELEC-Monitor)
- in den Querbolzen
- des Stativrohres
- einhängen
