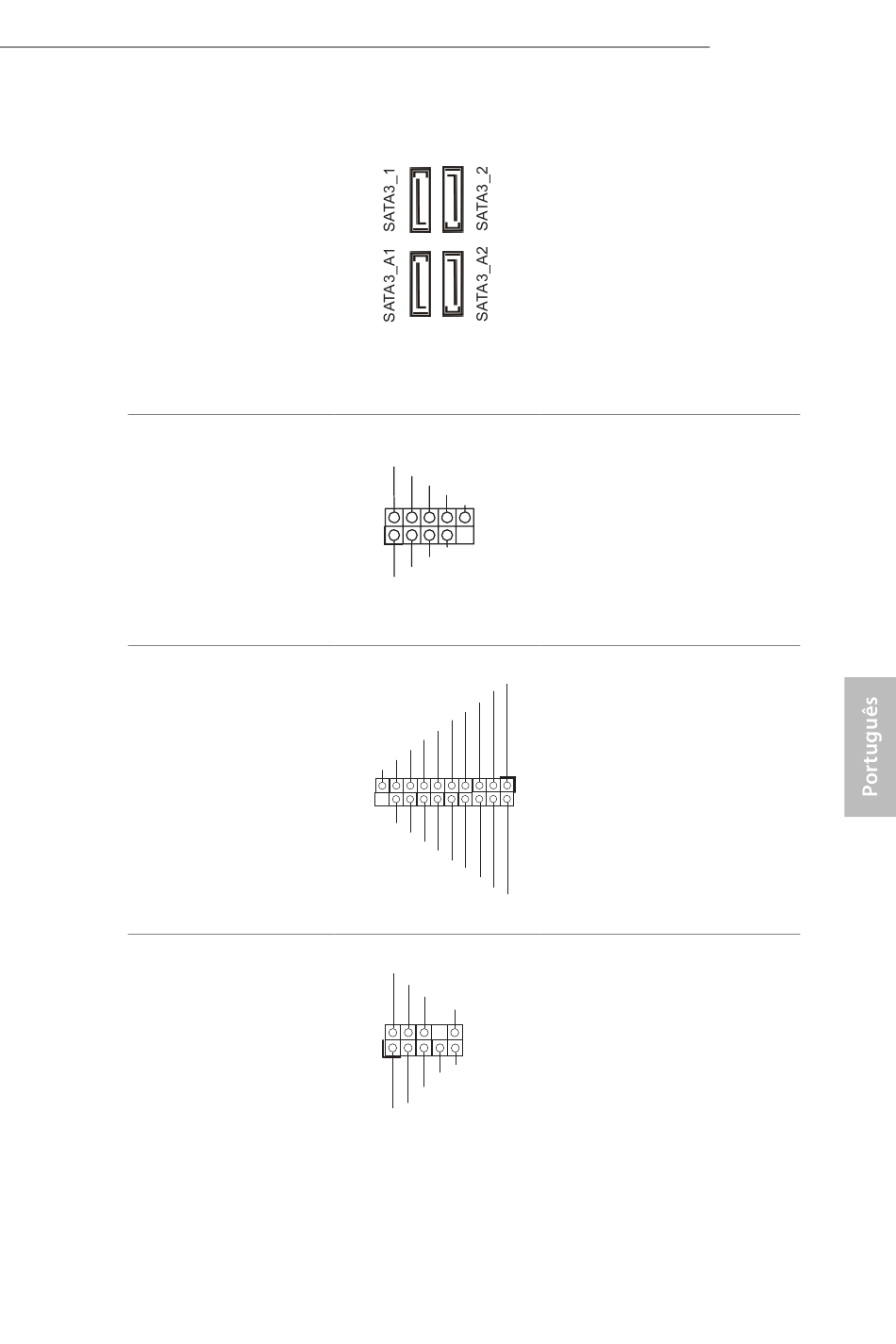

Conectores ATA3 de série
(SATA3_1:
consultar p.1, N.º 9)
(SATA3_2:
consultar p.1, N.º 10)
(SATA3_A1:
consultar p.1, N.º 12)
(SATA3_A2:
consultar p.1, N.º 11)
Terminais USB 2.0
(USB4_5 de 9 pinos)
(consultar p.1, N.º 17)
(USB6_7 de 9 pinos)
(consultar p.1, N.º 18)
Terminal USB 3.0
(USB3_2_3 de 19 pinos)
(consultar p.1, N.º 14)
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 19)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Para além das duas portas
USB 2.0 no painel de E/
S, existem dois terminais
nesta placa principal.
Cada terminal USB 2.0
é capaz de suportar duas
portas.
Para além das duas portas
USB 3.0 no painel de E/S,
existe um terminal nesta
placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
AM1B-ITX
69
