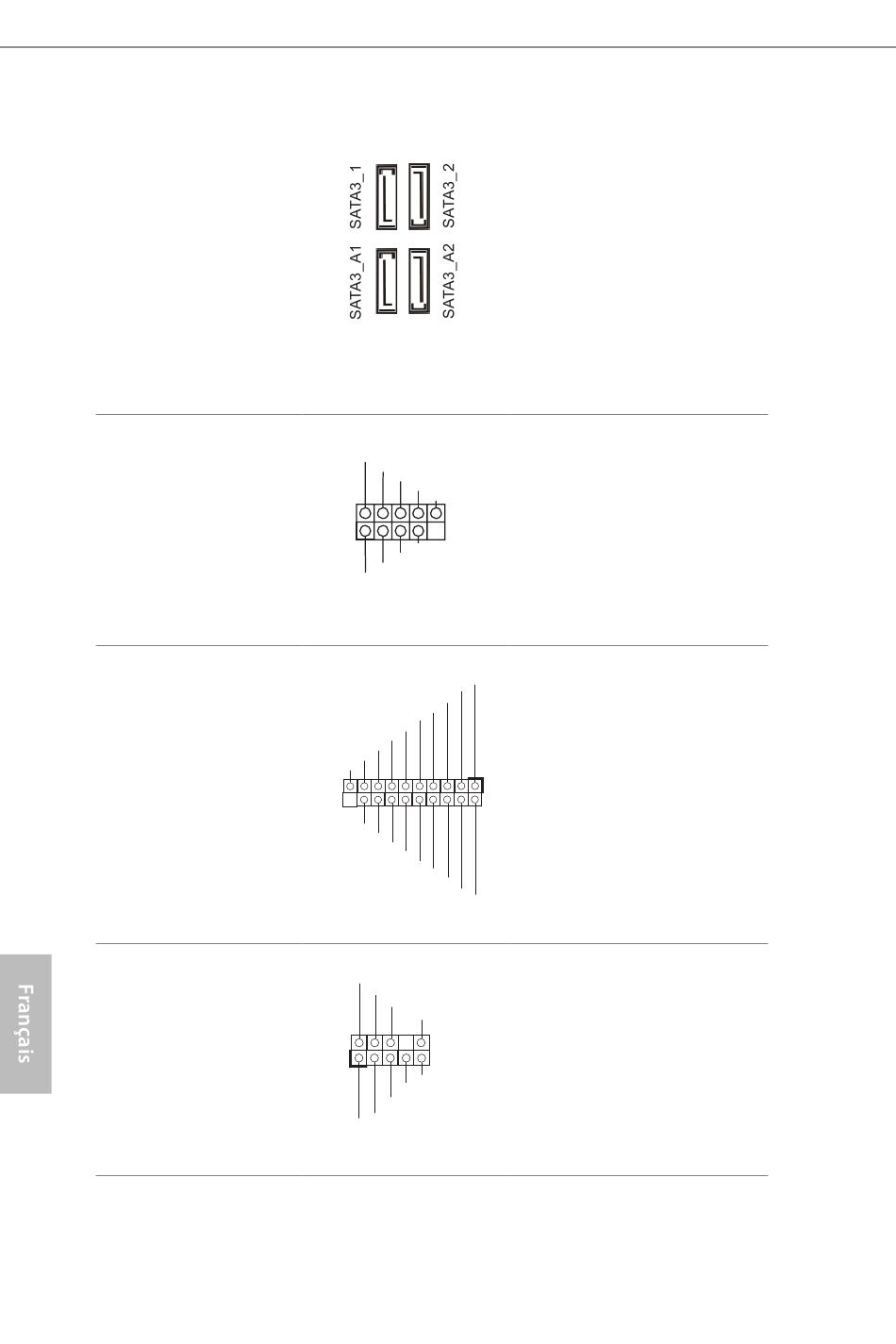

Connecteurs Serial ATA3
(SATA3_1:
voir p.1, No. 9)
(SATA3_2:
(voir p.1, No. 10)
(SATA3_A1:
(voir p.1, No. 12)
(SATA3_A2:
(voir p.1, No. 11)
Embases USB 2.0
(USB4_5 à 9 broches)
(voir p.1, No. 17)
(USB6_7 à 9 broches)
(voir p.1, No. 18)
Embases USB 3.0
(USB3_2_3 à 19 broches)
(voir p.1, No. 14)
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 19)
32
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Ces quatre connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
En plus des deux ports
USB 2.0 sur le panneau
E/S, cette carte mère est
dotée de deux embases.
Chaque embase USB 2.0
peut prendre en charge
deux ports.
En plus des deux ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d'une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports.
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
