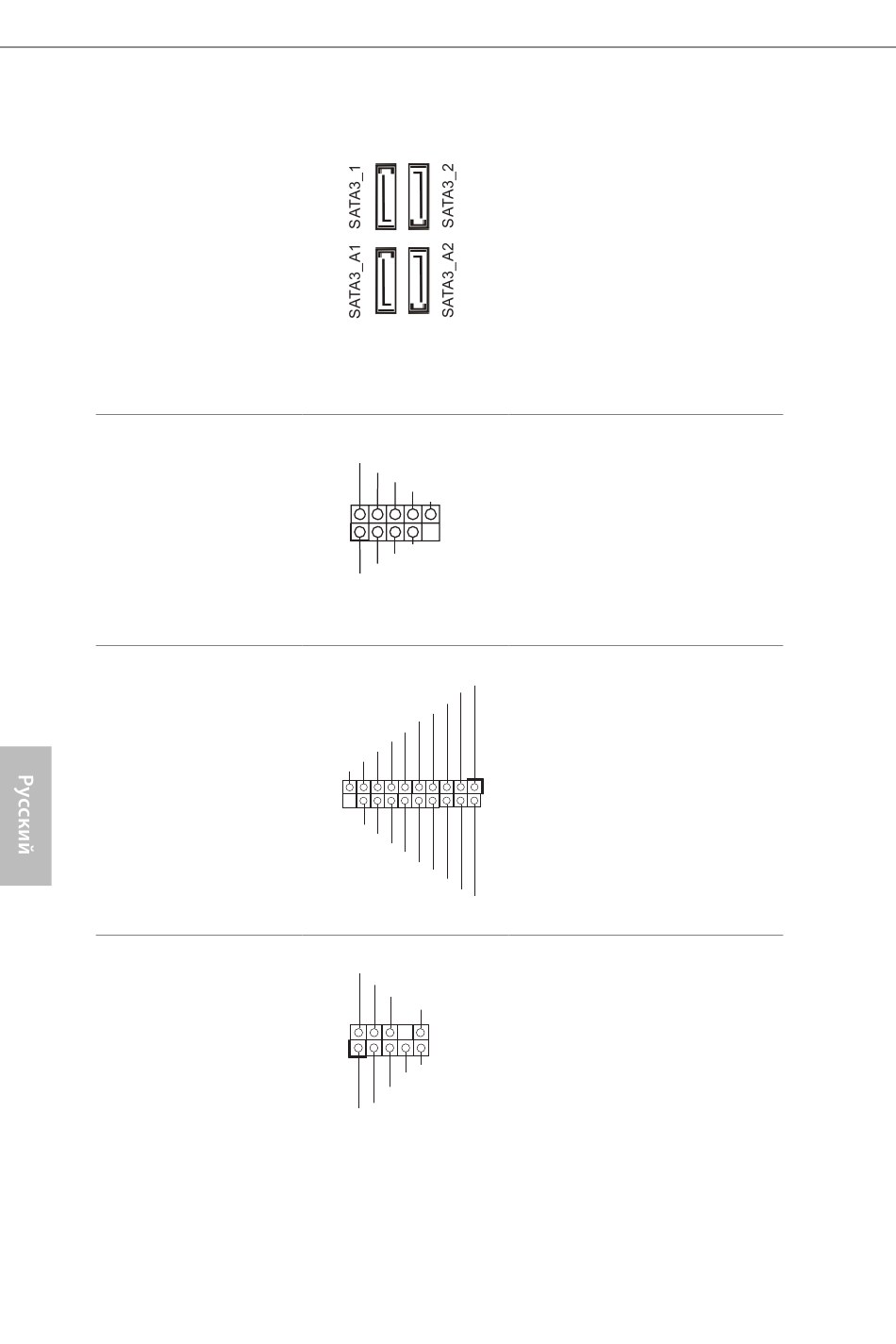

Разъемы Serial ATA3
(SATA3_1:
см. стр.1, № 9)
(SATA3_2:
(См. стр. 1, № 10)
(SATA3_A1:
(См. стр. 1, № 12)
(SATA3_A2:
(См. стр. 1, № 11)
Колодки USB 2.0.
(9-контактная, USB4_5)
(См. стр. 1, № 17)
(9-контактная, USB6_7)
(См. стр. 1, № 18)
Колодка USB 3.0
(19-контактная,
USB3_2_3)
(См. стр. 1, № 14)
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 19)
60
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Эти четырех разъемов
SATA3 предназначены
для подключения кабелей
SATA внутренних
запоминающих устройств
для передачи данных со
скоростью до 6,0 Гб/с.
Кроме двух портов USB 2.0
на панели ввода-вывода
на материнской плате
также есть две колодки.
Каждая колодка USB 2.0
может поддерживать два
порта.
Кроме двух портов USB 3.0
на панели ввода-вывода
на материнской плате
также есть одна колодка.
Каждая колодка USB 3.0
может поддерживать два
порта.
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
