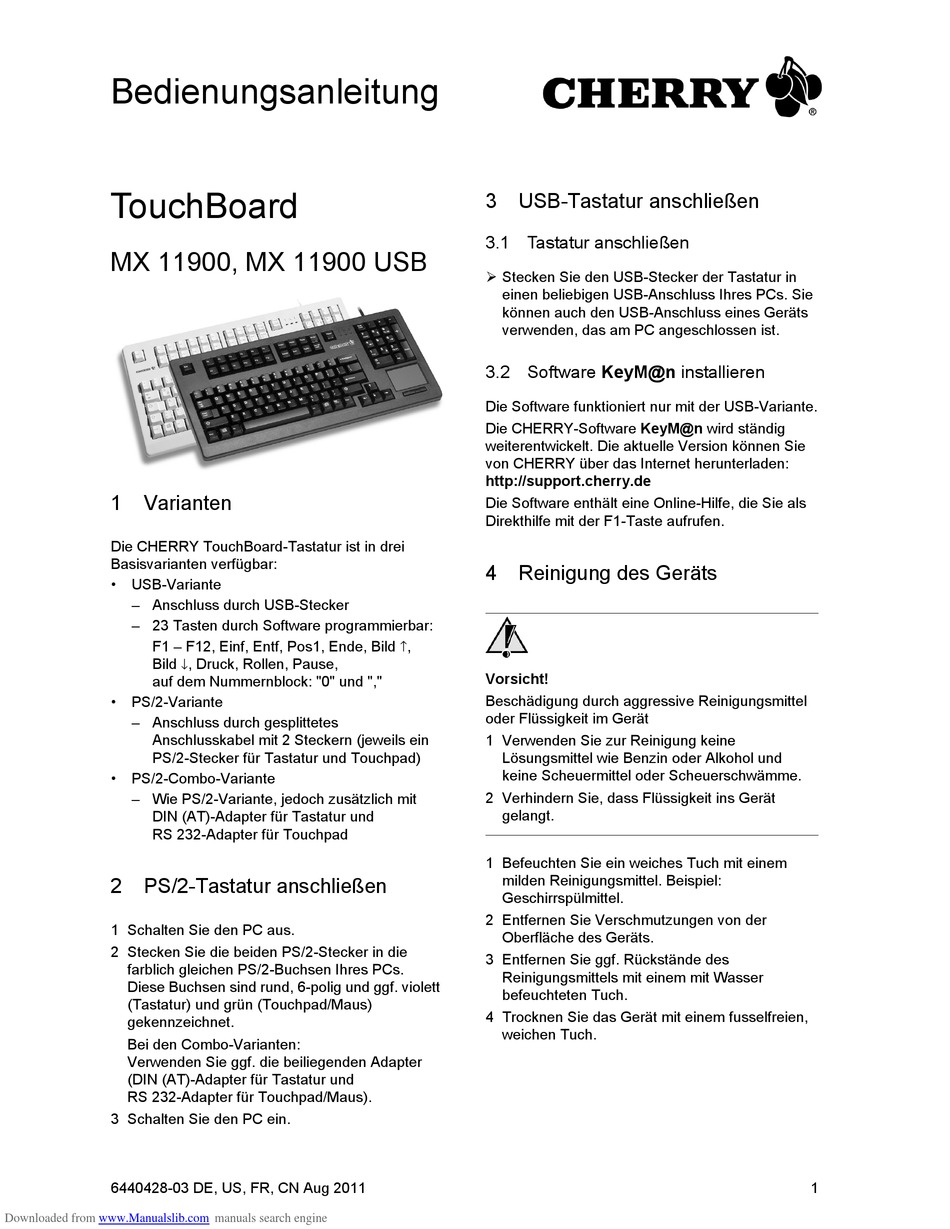

Cherry TouchBoard MX 11900 Bedienungsanleitung

Bedienungsanleitung
TouchBoard
MX 11900, MX 11900 USB
1 Varianten
Die CHERRY TouchBoard-Tastatur ist in drei
Basisvarianten verfügbar:
• USB-Variante
– Anschluss durch USB-Stecker
– 23 Tasten durch Software programmierbar:
F1 – F12, Einf, Entf, Pos1, Ende, Bild
↓
auf dem Nummernblock: "0" und ","
• PS/2-Variante
– Anschluss durch gesplittetes
Anschlusskabel mit 2 Steckern (jeweils ein
PS/2-Stecker für Tastatur und Touchpad)
• PS/2-Combo-Variante
– Wie PS/2-Variante, jedoch zusätzlich mit
DIN (AT)-Adapter für Tastatur und
RS 232-Adapter für Touchpad
2 PS/2-Tastatur anschließen
1 Schalten Sie den PC aus.
2 Stecken Sie die beiden PS/2-Stecker in die
farblich gleichen PS/2-Buchsen Ihres PCs.
Diese Buchsen sind rund, 6-polig und ggf. violett
(Tastatur) und grün (Touchpad/Maus)
gekennzeichnet.
Bei den Combo-Varianten:
Verwenden Sie ggf. die beiliegenden Adapter
(DIN (AT)-Adapter für Tastatur und
RS 232-Adapter für Touchpad/Maus).
3 Schalten Sie den PC ein.
6440428-03 DE, US, FR, CN Aug 2011
Downloaded from www.Manualslib.com
, Druck, Rollen, Pause,
manuals search engine
3 USB-Tastatur anschließen
3.1 Tastatur anschließen
 Stecken Sie den USB-Stecker der Tastatur in
einen beliebigen USB-Anschluss Ihres PCs. Sie
können auch den USB-Anschluss eines Geräts
verwenden, das am PC angeschlossen ist.
3.2 Software KeyM@n installieren
Die Software funktioniert nur mit der USB-Variante.
Die CHERRY-Software KeyM@n wird ständig
weiterentwickelt. Die aktuelle Version können Sie
von CHERRY über das Internet herunterladen:
http://support.cherry.de
Die Software enthält eine Online-Hilfe, die Sie als
Direkthilfe mit der F1-Taste aufrufen.
4 Reinigung des Geräts
,
↑
Vorsicht!
Beschädigung durch aggressive Reinigungsmittel
oder Flüssigkeit im Gerät
1 Verwenden Sie zur Reinigung keine
Lösungsmittel wie Benzin oder Alkohol und
keine Scheuermittel oder Scheuerschwämme.
2 Verhindern Sie, dass Flüssigkeit ins Gerät
gelangt.
1 Befeuchten Sie ein weiches Tuch mit einem
milden Reinigungsmittel. Beispiel:
Geschirrspülmittel.
2 Entfernen Sie Verschmutzungen von der
Oberfläche des Geräts.
3 Entfernen Sie ggf. Rückstände des
Reinigungsmittels mit einem mit Wasser
befeuchteten Tuch.
4 Trocknen Sie das Gerät mit einem fusselfreien,
weichen Tuch.
1
