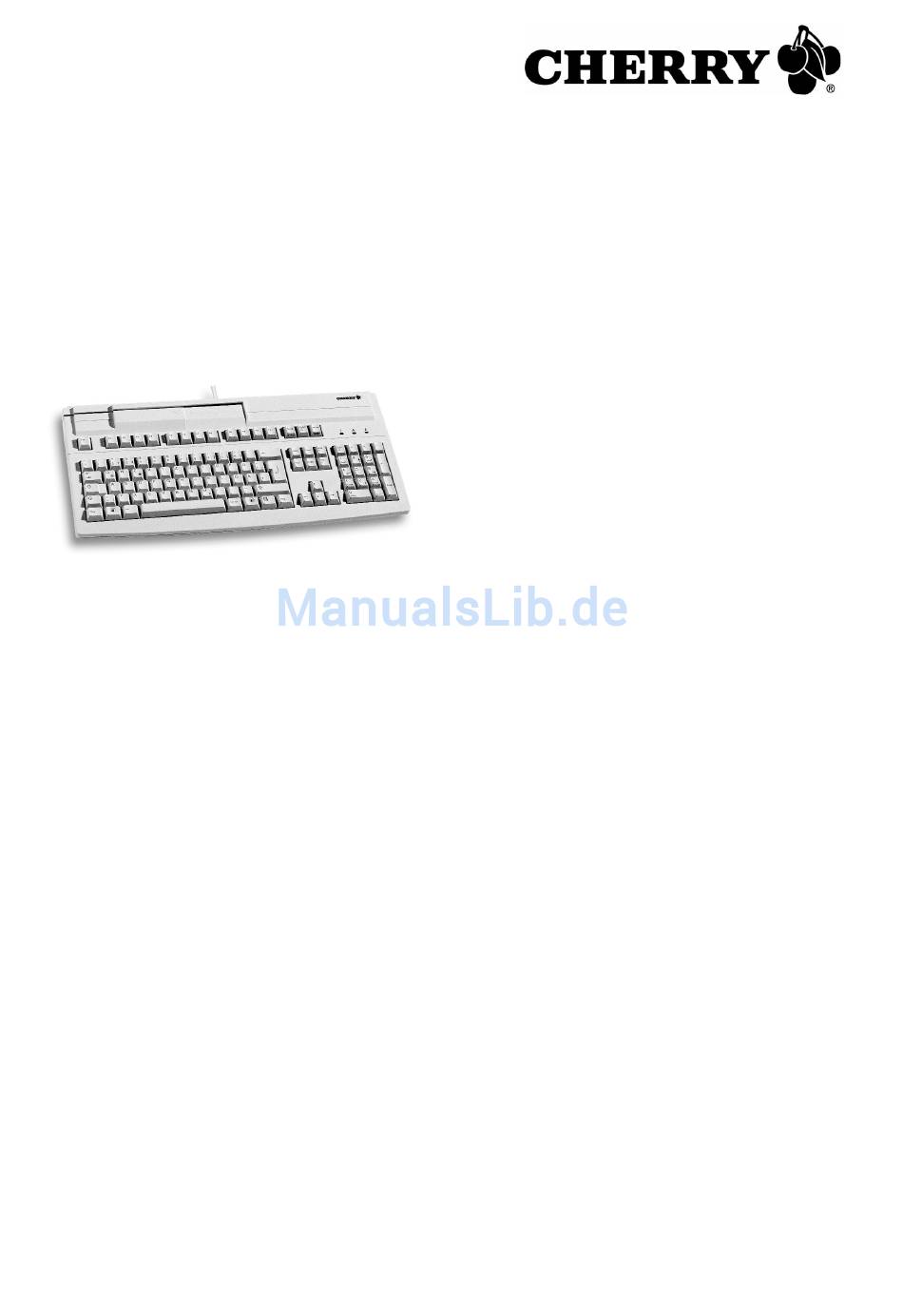

Cherry MY 7000 Bedienungsanleitung

Bedienungsanleitung
MultiBoard
G8x-7xxx/-8xxx
PS/2-Varianten
1 Vorteile
• Cherry MX-Tastentechnologie mit Gold
Crosspoint Kontakten (G80)
• Cherry FTSC-Tastentechnologie (G81)
• Robust und zuverlässig
• Programmierbare Tastatur
• Konfiguration wählbar – physikalisch oder über
Software Makros
• Integrierter Speicher
• UnifiedPOS-Unterstützung (OPOS/JavaPOS)
Es sind 2 Gehäusegrößen erhältlich:
• Standardformat: Modellreihe 8xxx
• Kompaktformat: Modellreihe 7xxx
Neben den Funktionen einer Standard-Tastatur
bieten Ihnen die MultiBoard-Tastaturen – je nach
Variante – folgende zusätzliche Funktionen:
• Magnetkarten-Leser
• Barcode-Decoder
• Touchpad
• Zusatztasten (erweitertes Layout)
• Beschriftbare Tasten
6440551-00 DE, FR Apr 2009
2 Tastatur anschließen
1 Schalten Sie das System aus.
2 Stecken Sie den/die PS/2-Stecker in die
entsprechenden Buchsen am System.
3 Schalten Sie das System ein.
3 Magnetkarten-Leser
Der Magnetkarten-Leser liest alle nach DIN ISO
7811/12, Gemini, AAMVA und JIS beschriebenen
Karten. Er kann die Spuren einzeln, paarweise
oder gesamt lesen. Die Daten werden in
entsprechende Tastencodes konvertiert und über
die PS/2-Schnittstelle an das System übertragen.
Gebrauch des Magnetkarten-Lesers
1 Magnetkarte mit Magnetstreifen nach unten und
zur Tastatur zeigend rechts in den
Magnetkarten-Leser stecken.
2 Magnetkarte nach links durch den
Magnetkarten-Leser ziehen.
Ein Tonsignal (Piepton) je Spur bestätigt den
gültigen Lesevorgang.
Mit der Software Cherry Tools können Sie die
Tonausgabe konfigurieren: Signal bei gültigem
Lesevorgang ein/aus.
4 Barcode-Decoder (optional)
Bestimmte Tastaturvarianten besitzen einen
integrierten Barcode-Decoder. Diese Tastaturen
bieten Ihnen folgende externe Schnittstellen für
den Anschluss von bis zu 2 Leseeinheiten
(Barcode-Scanner, nicht im Lieferumfang):
Barcode-Schnittstellen an der Tastatur:
• 9-poliger D-Sub Stecker DE9 (Barcode 1) an
der Rückseite
• 6-polige DIN-Buchse (Barcode 2) an der
rechten Seite
