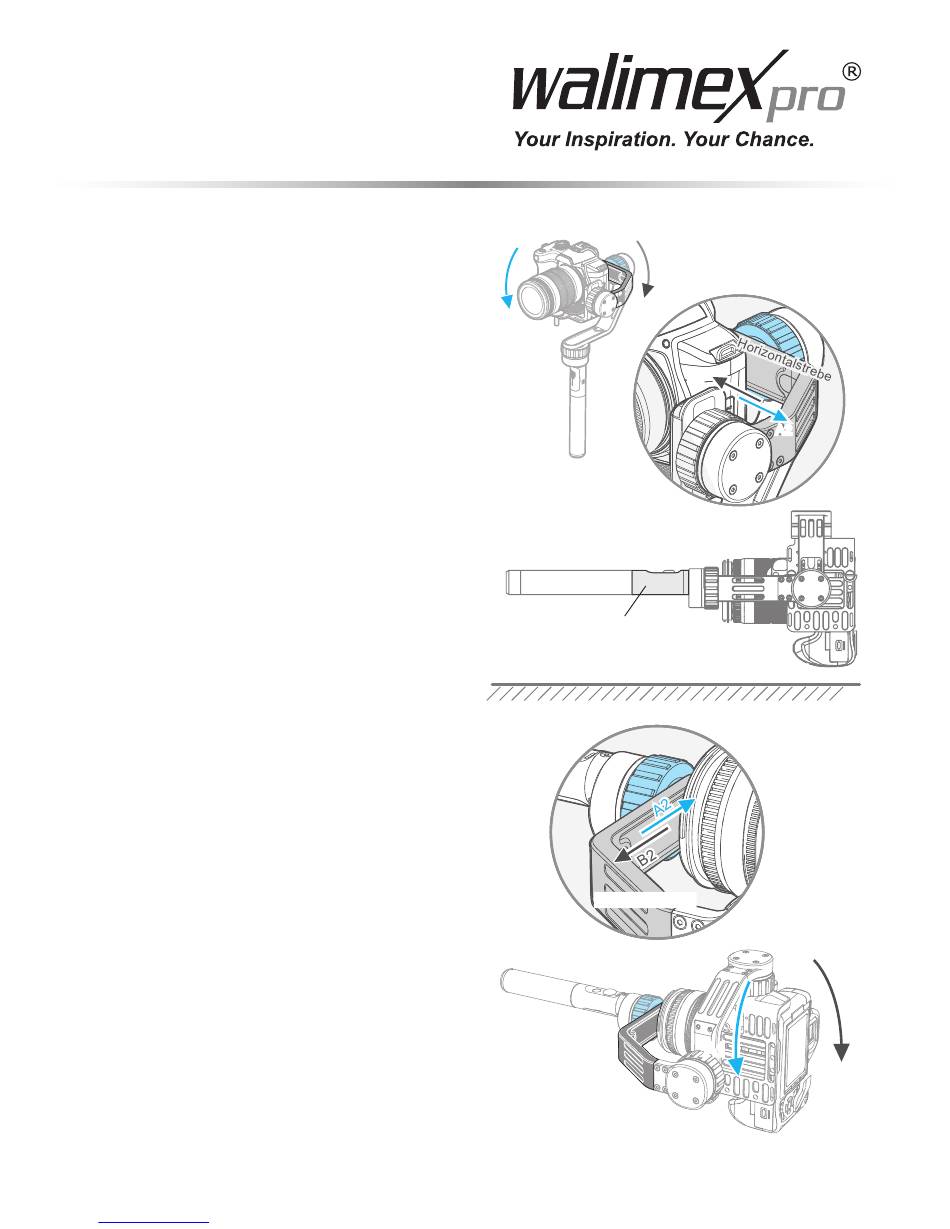

Schritt 2: Ausbalancieren der Roll-Achse
6.5.3. Einstellen des Gewichtsschwerpunkts in
horizontaler Kamerarichtung an der Roll-Achse,
nachdem der Gewichtsschwerpunkt in vertikaler
Richtung eingestellt wurde.
a) Fixieren Sie die Schwenkposition von Hand und
halten Sie die Kamera in horizontaler Lage fest. Las-
sen Sie sie los und beobachten Sie, ob die Kamera
in der gewünschten Position verbleibt.
b) Wenn die Kamera nach links oder rechts abfällt,
lösen Sie den Justierring der Roll-Achse (Abbildung)
und verschieben Sie die Querstrebe entgegen der
Fallrichtung, bis die Kamera bei geöffneter Stell-
schraube ausbalanciert ist.
c) Ziehen Sie den Justierring der Roll-Achse wieder
fest, nachdem die gewünschten Einstellungen vorge-
nommen wurden
Schritt 3: Ausbalancieren der Pan-Achse
Nachdem Sie die Kamera in Tilt- und Rollrichtung
ausbalanciert haben, balancieren Sie diese in Pan-
Achse Drehrichtung aus.
a) Halten Sie den Handgriff mit den Bedienelemen-
ten und Anschlussbuchsen des Gimbals parallel zum
Untergrund (siehe Abbildung rechts): Lassen Sie die
Kamera los und beobachten Sie, ob sie die eingestell-
te Position beibehält.
b) Wenn die Kamera nach links oder rechts abfällt,
lösen Sie den Justierring der Pan-Achse (Abbildung)
und stellen Sie die vertikale Strebe in entgegenge-
setzter Richtung ein, bis die Kamera die eingestellte
Position nach dem Loslassen beibehält.
c) Ziehen Sie den Justierring der Pan-Achse wieder
fest, nachdem die gewünschten Einstellungen
vorgenommen wurden (Abbildung).
6.5.4. Parametereinstellung zur Kameraanpassung
Nachdem Sie die Kamera ausbalanciert und somit
stabilisiert haben, schalten Sie den Gimbal ein, um
einen Testbetrieb zu starten.
Wenn Sie nach dem Einschalten des Gimbals
ein leichtes Vibrieren an der Dreh-/Schwenk-/Kip-
pachse feststellen sollten, müssen die Parameter
angepasst werden.
