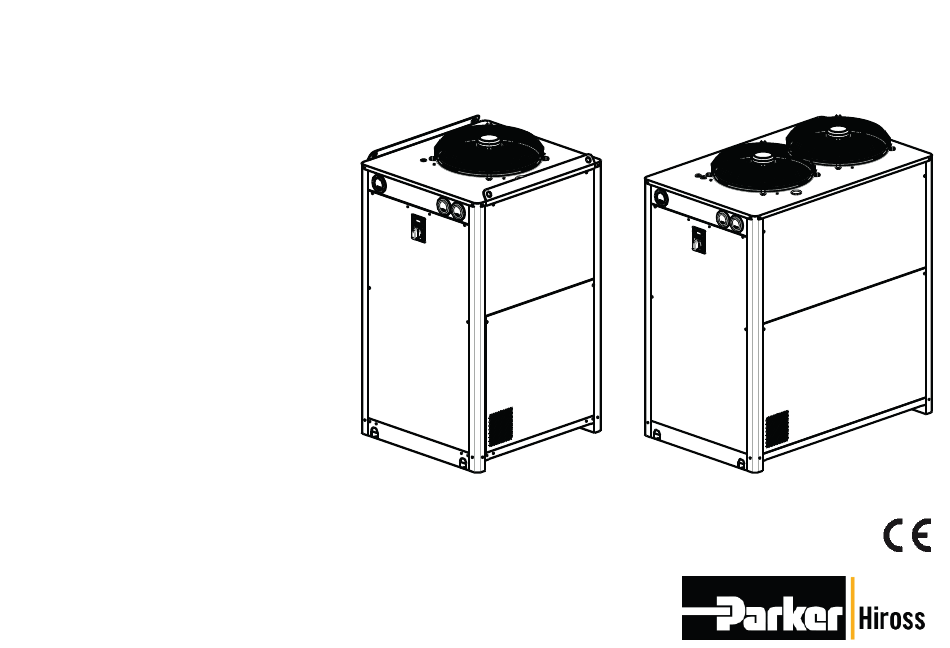

Hyperchill
(50Hz)
IT
Manuale d'uso
EN
User Manual
ES
Manual de uso
DE
Benutzer Handbuch
FR
Manuel d'utilisation
PT
Manual do utilizador
SV
Bruksanvisning
SU
Käsikirja
NO
Brukermanual
NL
Gebruikershandleiding
DA
Brugermanual
PL
Instrukcja obsługi
CS
Návod na obsluhu
HU
Használato utasítás
EL
Εγχειρίδιο χρήστη
RU
Руководство по эксплуата и техническому
обслуживанию
ZH –手册
LT
Lietuvių k.
- Plus
ICEP007
ICEP010
ICEP014
ICEP020
ICEP024
ICEP030
DATE: 04.06.20 - Rev. 21
CODE: 398H271686
