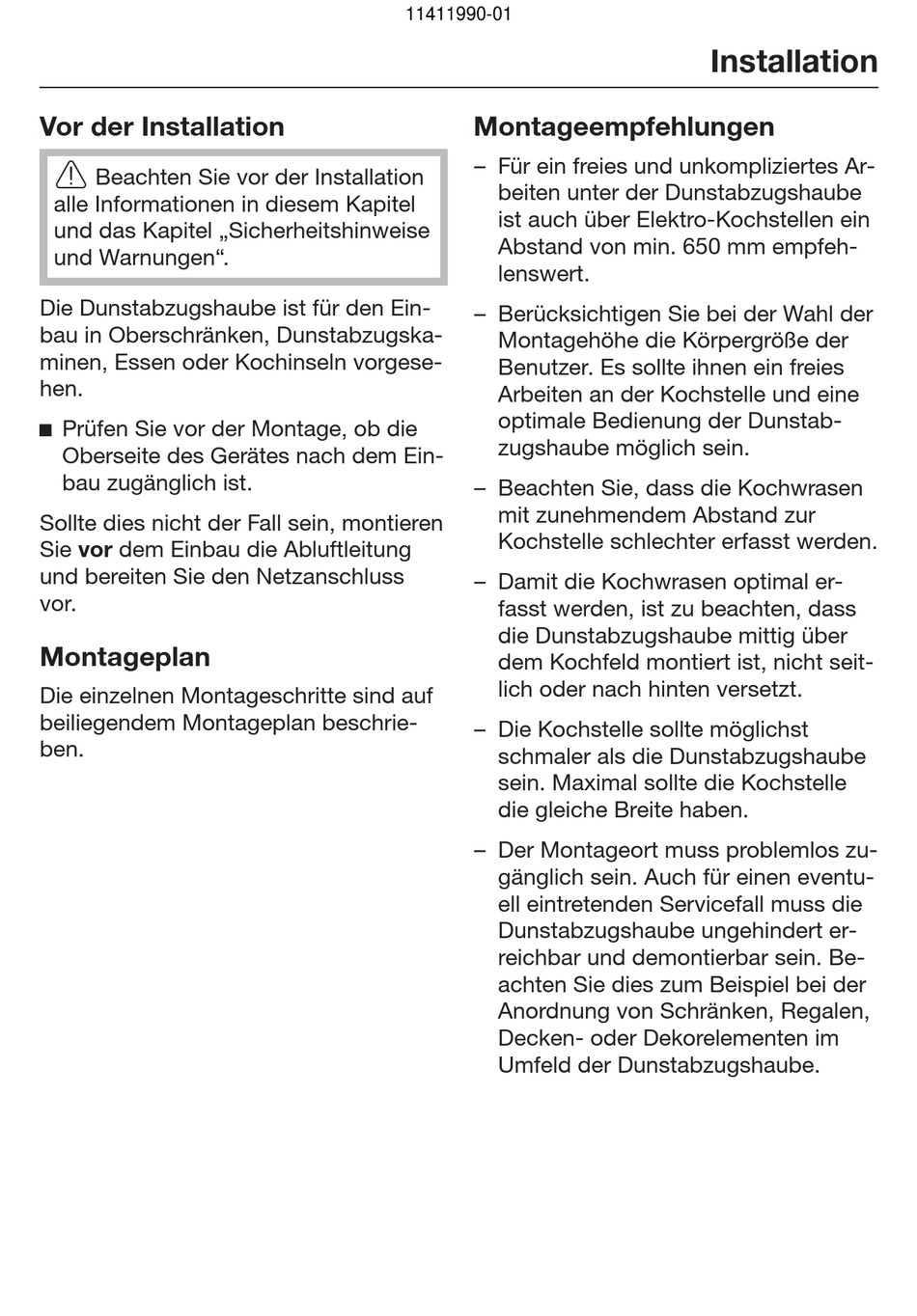

Vor der Installation
Beachten Sie vor der Installation
alle Informationen in diesem Kapitel
und das Kapitel „Sicherheitshinweise
und Warnungen".
Die Dunstabzugshaube ist für den Ein-
bau in Oberschränken, Dunstabzugska-
minen, Essen oder Kochinseln vorgese-
hen.
Prüfen Sie vor der Montage, ob die
Oberseite des Gerätes nach dem Ein-
bau zugänglich ist.
Sollte dies nicht der Fall sein, montieren
Sie vor dem Einbau die Abluftleitung
und bereiten Sie den Netzanschluss
vor.
Montageplan
Die einzelnen Montageschritte sind auf
beiliegendem Montageplan beschrie-
ben.
11411990-01
Montageempfehlungen
– Für ein freies und unkompliziertes Ar-
beiten unter der Dunstabzugshaube
ist auch über Elektro-Kochstellen ein
Abstand von min. 650 mm empfeh-
lenswert.
– Berücksichtigen Sie bei der Wahl der
Montagehöhe die Körpergröße der
Benutzer. Es sollte ihnen ein freies
Arbeiten an der Kochstelle und eine
optimale Bedienung der Dunstab-
zugshaube möglich sein.
– Beachten Sie, dass die Kochwrasen
mit zunehmendem Abstand zur
Kochstelle schlechter erfasst werden.
– Damit die Kochwrasen optimal er-
fasst werden, ist zu beachten, dass
die Dunstabzugshaube mittig über
dem Kochfeld montiert ist, nicht seit-
lich oder nach hinten versetzt.
– Die Kochstelle sollte möglichst
schmaler als die Dunstabzugshaube
sein. Maximal sollte die Kochstelle
die gleiche Breite haben.
– Der Montageort muss problemlos zu-
gänglich sein. Auch für einen eventu-
ell eintretenden Servicefall muss die
Dunstabzugshaube ungehindert er-
reichbar und demontierbar sein. Be-
achten Sie dies zum Beispiel bei der
Anordnung von Schränken, Regalen,
Decken- oder Dekorelementen im
Umfeld der Dunstabzugshaube.
Installation
Verwandte Anleitungen für Miele DA 2668
Inhaltszusammenfassung für Miele DA 2668
- Seite 1 11411990-01 Installation Vor der Installation Montageempfehlungen – Für ein freies und unkompliziertes Ar- Beachten Sie vor der Installation beiten unter der Dunstabzugshaube alle Informationen in diesem Kapitel ist auch über Elektro-Kochstellen ein und das Kapitel „Sicherheitshinweise Abstand von min. 650 mm empfeh- und Warnungen“.
-
Seite 2: Installation
11411990-01 Installation Installationsmaterial 1 Abluftstutzen für eine Abluftleitung 150 mm 4 Schrauben M5 x 40 mm, 4 Schei- ben, 4 Aufsteckmuttern M5 zur Be- festigung der Dunstabzugshaube an ei- nem Zwischenboden 1 Rückstauklappe zum Einbau im Ausblasstutzen der Motoreinheit (nicht bei Umluftbetrieb). Abhängig von der 10 Schrauben M4 x 8 mm zur Befesti- Geräteausführung ist die Rückstau- gung der Dunstabzugshaube und bei klappe bereits montiert. - Seite 3 11411990-01 Installation Gerätemaße Die Zeichnung ist nicht maßstäblich...
- Seite 4 11411990-01 Installation Die Zeichnung ist nicht maßstäblich...
-
Seite 5: Abstand Zwischen Kochstelle Und Dunstabzugshaube (S)
11411990-01 Installation a Abluftanschluss alternativ nach hinten. b Abluftanschluss alternativ mit einem Flachkanal 222 x 89 mm nach hinten oder zur Seite. c Die Dunstabzugshaube wird mit Hilfe von Klemmen im Ausschnitt befestigt. Hierfür ist eine massive Ausführung der Einbaufläche, z. B. aus Holz, erforder- lich. -
Seite 6: Unebene Einbaufläche
11411990-01 Installation Unebene Einbaufläche Sollte die Einbaufläche uneben sein und damit die flächenbündige Montage er- schweren, kann der Rahmen nachjus- Setzen Sie in die Öffnungen jeweils tiert werden. eine der beiliegenden Schrauben ein. Montieren Sie die Dunstabzugshau- Drehen Sie die Schrauben mit einem be, wie auf dem Montageplan be- Schraubendreher ein, bis der Rahmen schrieben. - Seite 7 11411990-01 Installation – Die Abluftleitung darf nicht geknickt Abluftleitung oder zusammengedrückt werden. Bei gleichzeitigem Betrieb der – Achten Sie darauf, dass alle Verbin- Dunstabzugshaube und einer raum- dungen fest und dicht sind. luftabhängigen Feuerstätte besteht unter Umständen Vergiftungsgefahr! Beachten Sie, dass jede Einschrän- Beachten Sie unbedingt das Kapitel kung des Luftstroms die Luftleistung „Sicherheitshinweise und Warnun-...
- Seite 8 11411990-01 Installation Schalldämpfer Abluftbetrieb mit externem Gebläse Um Gebläsegeräusche in der Küche zu minimieren, ist der Schalldämpfer mög- lichst vor dem externen Gebläse zu po- In die Abluftleitung kann ein Schall- sitionieren , bei einer langen Abluftlei- dämpfer eingesetzt werden (nachkauf- tung am Abluftstutzen der Dunstab- bares Zubehör).
- Seite 9 11411990-01 Installation Zusätzlich für Österreich Elektroanschluss Der Anschluss darf nur an eine nach Die Dunstabzugshaube darf nur an eine ÖVE-EN1 ausgeführte Elektroanlage er- vorschriftsmäßig installierte Schutzkon- folgen. takt- Steckdose AC 230 V ~ 50 Hz an- geschlossen werden. Zur Erhöhung der Sicherheit empfiehlt Die Elektroanlage muss nach VDE 0100 der ÖVE dem Gerät einen FI-Schutz- ausgeführt sein.
