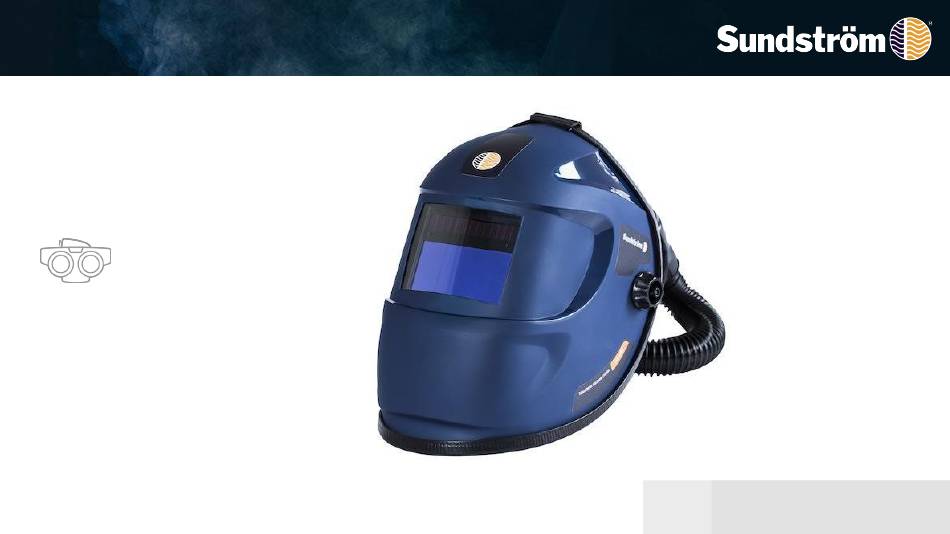

- Seite 1 Bedienungsanleitung SR 592 Schweißschutzvisier Ausgabe: 02 OI06H-4419 SR 592 2020-07-23...
-
Seite 2: Allgemeine Information
Allgemeine Information Lesen Sie als erstes die Gebrauchsanleitung für SR 592. Die Schweißschutzvisiere SR 592 in Kombination mit dem Gebläse SR 500/SR 700 ist nach EN 12941:1998, Klasse TH3 zugelassen. Bei der Wahl der Ausrüstung zusammen mit SR 530 sind folgende Punkte zu beachten: •... -
Seite 3: Auspacken Des Sr 592
Auspacken des SR 592 Packliste: • Schweißschutzvisier • Atemschlauch • Gebrauchsanleitung • Reinigungstuch OI06H-4419 SR 592 2020-07-23... -
Seite 4: Montage Atemschlauch
1.1 Schließen Sie den 1.2 Schließen Sie den Schlauch an den Schlauch ans Gebläse an, Schweißschutzvisier an und und sichern Sie ihn mit einer drehen Sie ihn etwa 1/8 Achteldrehung im Umdrehung gegen den Uhrzeigersinn. Uhrzeigersinn. OI06H-4419 SR 592 2020-07-23... -
Seite 5: Austausch Des Schweißerfilters
2. Austausch des Schweißerfilters 2.1 Die Schraube in der 2.3 Den neuen Halterung für den Schweißerfilter einsetzen. Schweißerfilter lösen. Die Halterung einsetzen. Die Schraube anziehen. 2.2 Die Halterung für den Schweißerfilter lösen. OI06H-4419 SR 592 2020-06-16... -
Seite 6: Austausch Der Inneren Vorsatzscheibe
3.1 Die Schraube in der 3.3 Die neue innere Halterung für den Vorsatzscheibe an der Schweißerfilter lösen. Innenseite des Schweißerfilters einsetzen. 3.2 Die Halterung für den 3.4 Den Schweißerfilter Schweißerfilter lösen. einsetzen. Die Halterung einsetzen. Die Schraube anziehen. OI06H-4419 SR 592 2020-07-23... -
Seite 7: Austausch Des Korrektionsglases
4.1 Die Schraube in der 4.3 Das neue Korrektionsglas Halterung für den an der Innenseite des Schweißerfilter lösen. Schweißerfilters einsetzen. 4.2 Die Halterung für den 4.4 Den Schweißerfilter Schweißerfilter lösen. einsetzen. Die Halterung einsetzen. Die Schraube anziehen. OI06H-4419 SR 592 2020-07-23... -
Seite 8: Kopfgeschirr Anpassen
5.3 Einstellung des Abstands zwischen Höhe des Schutzvisier und Schweißschutzvisiers am Kopfgeschirr. Kopf. Abstand zum Schutzvisier. 5.2 Einstellung des Winkels 5.4 Weiteneinstellung des zwischen Schutzvisier und Kopfgeschirrs. Kopfgeschirr. Einstellung der Weite des Winkel zum Schutzvisier. Kopfgeschirrs. OI06H-4419 SR 592 2020-07-23... - Seite 9 Sie dieses vertikal. Sollte diese Mindestströmung nicht erreicht werden, prüfen Sie, ob: – der Strömungsmesser vertikal ausgerichtet ist – sich die Kugel frei bewegen kann – der Beutel um den Schlauch herum gut abdichtet OI06H-4419 SR 592 2020-07-23...
-
Seite 10: Schweißschutzvisier Aufsetzen
Stellen Sie bei Bedarf den sicherzustellen, dass sie gut Umfang des Kopfgeschirrs und bequem auf das Gesicht ein, indem Sie den Knopf an passt. seiner Rückseite drehen. 7.2 Ziehen Sie die Gesichtsdichtung unter Ihr Kinn und senken das Visier. OI06H-4419 SR 592 2020-07-23... - Seite 11 7. Schweißschutzvisier aufsetzen 7.5 Kontrollieren Sie, dass 7.4 Stellen Sie die der Atemschlauch entlang Gesichtsdichtung mit dem Ihres Rückens verläuft und Kordelzug ein. nicht verdreht ist. OI06H-4419 SR 592 2020-07-23...
-
Seite 12: Austausch Der Äußeren Vorsatzscheibe
8.1 Die Schraube in der 8.3 Die äußere Halterung für den Vorsatzscheibe lösen und Schweißerfilter lösen. abnehmen. 8.2 Die Halterung für den 8.4 Die neue äußere Schweißerfilter lösen. Vorsatzscheibe einsetzen. Die Halterung einsetzen. Die Schraube anziehen OI06H-4419 SR 592 2020-07-23... -
Seite 13: Wechseln Des Schweißbandes
9. Wechseln des Schweißbandes 9.1 Entfernen Sie das Schweißband. 9.2 Befestigen Sie das Schweißband am Kopfgestell. OI06H-4419 SR 592 2020-07-23... -
Seite 14: Wechseln Des Kopfgestells
Kopfgestells. Prüfen Sie, vom Schweißschutzvisier. dass das Kopfgestell in den beiden Befestigungspunkten des Schweißschutzvisiers verriegelt ist. 10.2 Lösen Sie den Luftkanal 10.4 Stellen Sie das vom Kopfgeschirr. Kopfgestell gemäß der Entfernen Sie die Anweisungen im Abschnitt 5. Gesichtsdichtung. OI06H-4419 SR 592 2020-07-24... -
Seite 15: Wechseln Der Gesichtsdichtung
11.Wechseln der Gesichtsdichtung 11.1 Lösen Sie den Luftkanal 11.3 Setzen Sie die neue vom Kopfgeschirr. Gesichtsdichtung ein. Befestigen Sie die Gesichtsdichtung am Luftkanal. 11.2 Entfernen Sie die Gesichtsdichtung. OI06H-4419 SR 592 2020-07-28... - Seite 16 11.Wechseln der Gesichtsdichtung 11.4 Drücken Sie die 11.6 Befestigen Sie den Gesichtsdichtung rund um Luftkanal am Kopfgeschirr. das Schweißschutzvisier an. 11.5 Befestigen Sie die Verbindungsklammer über dem Gelenk der Gesichtsdichtung. OI06H-4419 SR 592 2020-07-24...
- Seite 17 70%iger Ethanol- oder Isopropanol-Lösung. Automatische Schweißergläser HINWEIS: Verwenden Sie niemals Lösungsmittel zum Reinigen. reagieren sehr empfindlich auf Feuchtigkeit! Verwenden Sie nur trockene Poliertücher. 12.1 Für die tägliche Pflege empfehlen wir die Sundström Reinigungstücher SR 5226. OI06H-4419 SR 592 2020-07-24...
- Seite 18 13. Wartungsplan Vor Gebrauch Nach Gebrauch Jährlich • • Sichtprüfung • • Reinigung • O-Ring zum Atemschlauch • auswechseln OI06H-4419 SR 592 2020-07-24...
