Bedienungsanleitung
Schweisserschutzvisier SR 591

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sundstrom SR 591

Inhaltszusammenfassung für Sundstrom SR 591

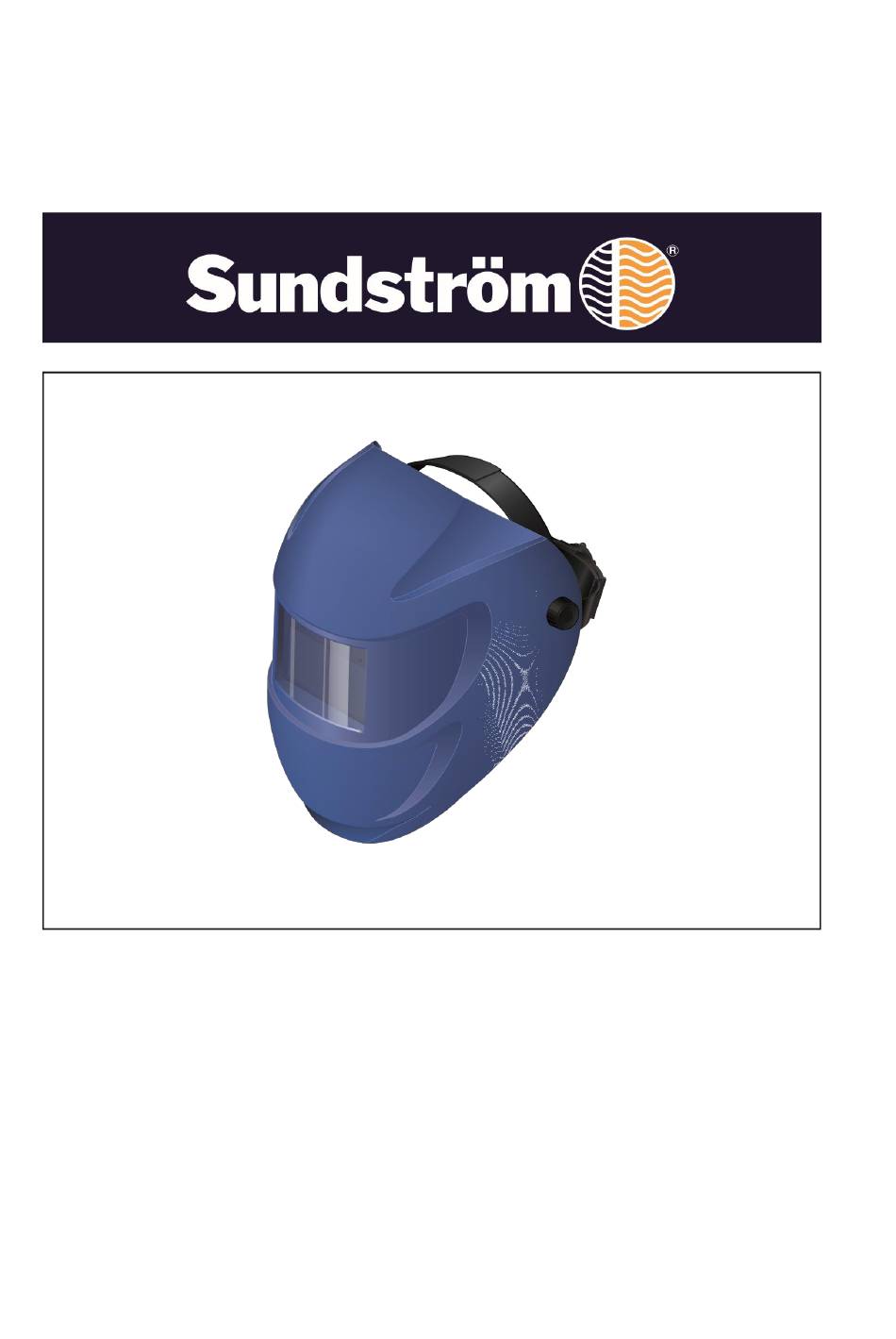

  • Seite 1 Bedienungsanleitung Schweisserschutzvisier SR 591...

  • Seite 2: Inhaltsverzeichnis

    OI06H-4319 SR 591 Title Page Bedienungsanleitung SR 591 1 (19) Drawn up by Reviewed Approved Edition Pontus Ahllwy Datum Datum Datum 2018-11-21 ÅÅÅÅ-MM-DD 2019-01-22 Inhalt Einleitung ........................2 Warnungen/Einschränkungen ................. 2 Lieferkontrolle ......................3 Zubehör/Ersatzteile ....................4 Verwendung ........................5 Installation .......................

  • Seite 3: Einleitung

    Bedienungsanleitung SR 591 2 (19) 1 Einleitung Die Sundström SR 591 Schweißschutzvisiere sind entweder zur alleinigen Verwendung oder zur Verwendung mit dem Sundström SR 900-System vorgesehen. Informationen zum SR 900-System finden Sie in der Gebrauchsanleitung des Produkts. Die Schweißschutzvisiere sind speziell zum Schutz vor Strahlung und Spritzern beim Schweißen, Brennschneiden und ähnlichen Arbeiten konzipiert.

  • Seite 4: Lieferkontrolle

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 3 (19) 1.2 Lieferkontrolle Überprüfen Sie die Ausrüstung anhand der Packliste auf Vollständigkeit und Unversehrtheit. Packliste Abb. 1 1) Schweißschutzvisier, 2) Gebrauchsanleitung, 3) Reinigungstuch...

  • Seite 5: Zubehör/Ersatzteile

    H06-4312 5. Äußere Vorsatzscheibe SR 591 R06-4008 2. Kopfgeschirr SR 591 R06-4303 7. Innere Vorsatzscheibe für Auto- R06-4009 3. Schweißband SR 591, 5er Pack R06-4304 Sichtscheibe 4.Schweißerglas, Nr. 8 SR 59008 T06-4001 Innere Vorsatzscheibe für R06-4508 R06-4509 Schweißerglas, Nr. 9, SR 59009 T06-4002 8.

  • Seite 6: Verwendung

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 5 (19) 2 Verwendung 2.1 Installation Siehe auch Gebrauchsanleitung für SR 900-System. 2.2 Schweißerfilter Einen Schweißerfilter einsetzen. Siehe Abschnitt “Austausch des Schweißerfilters“. 2.3 Aufsetzen des Schweißschutzvisiers und Einstellungen Das Visier nach oben klappen und das Schweißschutzvisier aufsetzen.
  • Seite 7 OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 6 (19) Gegebenenfalls das Kopfgeschirr anpassen, siehe Abb. 4. Höheneinstellung. Höhe des Schweißschutzvisiers am Kopf. Einstellung des Winkels zwischen Schutzvisier und Kopfgeschirr. Winkel zum Schutzvisier. Einstellung des Abstands zwischen Schutzvisier und Kopfgeschirr. Abstand zum Schutzvisier Weiteneinstellung des Kopfgeschirrs.

  • Seite 8: Wartung

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 7 (19) Das Visier nach unten klappen. Abb. 5 . 3 Wartung Die für die Reinigung und Wartung der Ausrüstung zuständige Person muss entsprechend geschult und mit dieser Art von Aufgaben gut vertraut sein.

  • Seite 9: Wartungsplan

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 8 (19) 3.3 Wartungsplan Empfohlene Mindestanforderungen in Bezug auf Wartungsroutinen, durch die sichergestellt wird, dass die Ausrüstung stets verwendungsfähig ist. Vor dem Gebrauch Nach dem Jährlich Gebrauch • • • Sichtprüfung • •...
  • Seite 10 OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 9 (19) Die Halterung für den Schweißerfilter lösen und abnehmen. Abb. 7. Die äußere Vorsatzscheibe lösen und abnehmen. Abb. 8-9. Die neue äußere Vorsatzscheibe einsetzen. Abb. 10-11.

  • Seite 11: Austausch Des Schweißerfilters

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 10 (19) Die Halterung einsetzen. Abb. 7. Die Schraube anziehen. Abb. 12. 3.4.2 Austausch des Schweißerfilters Die Schraube in der Halterung für den Schweißerfilter lösen. Abb. 6.
  • Seite 12 OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 11 (19) Die Halterung für den Schweißerfilter lösen. Abb. 7. Den Schweißerfilter lösen und abnehmen. Abb. 18. Innere Vorsatzscheibe, sofern vorhanden, lösen und abnehmen. Abb. 19.
  • Seite 13 OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 12 (19) Innere Vorsatzscheibe an der Innenseite des neuen Schweißerfilters einsetzen. Abb. 20. Den neuen Schweißerfilter einsetzen. Abb. 21. Die Halterung einsetzen. Abb. 7.

  • Seite 14: Austausch Der Inneren Vorsatzscheibe

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 13 (19) Die Schraube anziehen. Abb. 12. 3.4.3 Austausch der inneren Vorsatzscheibe Die Schraube in der Halterung für den Schweißerfilter lösen. Abb. 6. Die Halterung für den Schweißerfilter lösen. Abb. 7.
  • Seite 15 OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 14 (19) Den Schweißerfilter lösen und abnehmen. Abb. 18. Die innere Vorsatzscheibe lösen und abnehmen. Abb. 19. Die neue innere Vorsatzscheibe an der Innenseite des Schweißerfilters einsetzen. Abb. 20.

  • Seite 16: Austausch Des Korrektionsglases

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 15 (19) Den Schweißerfilter einsetzen. Abb. Die Halterung einsetzen. Abb. 7. Die Schraube anziehen. Abb. 12. 3.4.4 Austausch des Korrektionsglases...
  • Seite 17 OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 16 (19) Das Korrektionsglas lösen und abnehmen. Abb. 22. Das neue Korrektionsglas an der Innenseite des Schweißerfilters einsetzen. Abb. 23.

  • Seite 18: Austausch Des Schweißbands

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 17 (19) 3.4.5 Austausch des Schweißbands Das Schweißband entfernen. Abb. 24. Abb. 25-28.

  • Seite 19: Austausch Des Kopfgeschirrs

    OI06H-4319 SR 591 Page Bedienungsanleitung SR 591 18 (19) 3.4.6 Austausch des Kopfgeschirrs Das Kopfgeschirr durch Lösen der beiden Befestigungspunkte vom Schweißschutzvisier abnehmen. Abb. Die beiden Befestigungspunkte des Kopfgeschirrs sichern. Abb. 30. Überprüfen, ob das Kopfgeschirr sicher mit den Befestigungspunkten des Schweißschutzvisiers verbunden ist.
  • Seite 20 Notes _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________ _____________________________...
